Allectra三同轴真空馈通
* 来源 : Allectra * 作者 : Allectra * 发表时间 : 2021-11-02 * 浏览 : 66

Allectra三同轴真空馈通,三同轴真空馈通是低电流、低电压测量领域的理想元器件,具有高精度及低信号失真特性,可兼容超高真空(UHV)环境,在真空分析设备、同步辐射、航天等领域有着广泛的应用。

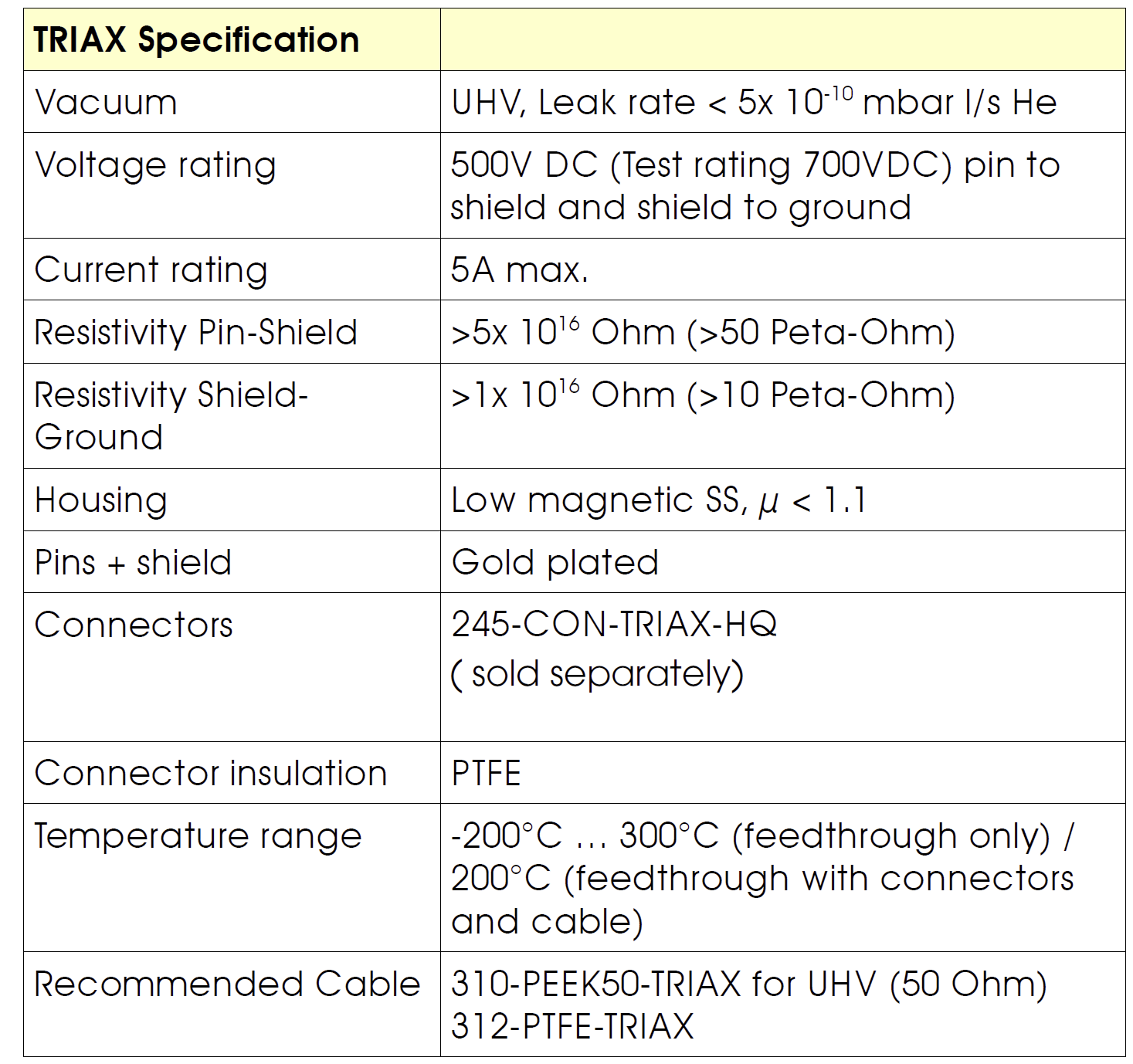

三同轴真空馈通的基本技术指标

图1:三同轴真空馈通的基本技术指标

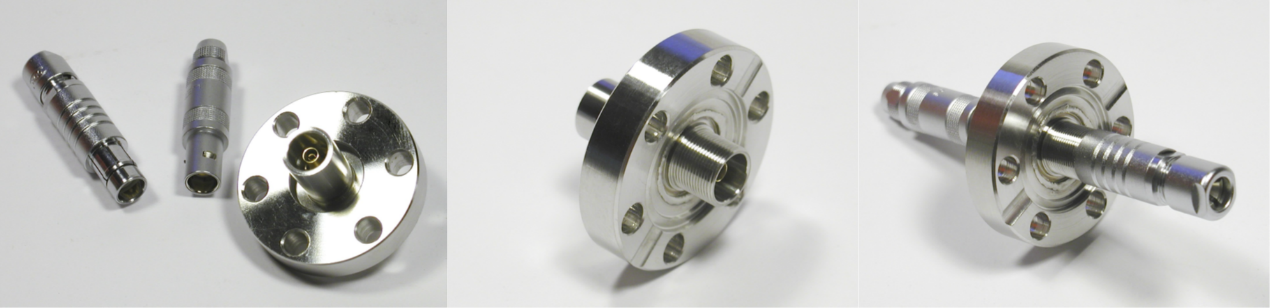

三同轴真空馈通实物图

图2:三同轴真空馈通实物图
(左)243-TRIAX-C16三同轴真空馈通及真空内外连接头
(中)243-TRIAX-C16三同轴真空馈通(真空端)
(右)243-TRIAX-C16(安装了真空内外连接头)


Allectra可提供CF16和CF35法兰的标准三同轴真空馈通,CF16法兰可容纳1个三同轴馈通,CF35可容纳4个三同轴馈通。此外,可提供定制数量的真空馈通及定制法兰。
为方便用户选型,我们提供一整套的三同轴真空馈通组件,包括真空馈通、配套的真空内外接头及定制化长度的三同轴真空线缆。

三同轴真空馈通线缆主要分以下两种:310-PEEK50-TRIAX for UHV (50 Ohm)和312-PTFE-TRIAX。

其中310-PEEK50-TRIAX采用双层PEEK作为绝缘层,可用于超高真空(UHV)环境,同时可在宽温区范围保证其高绝缘电阻特性。高绝缘电阻及高击穿电压的性质可保证其在高质量信号传输及高电压研究领域的应用。

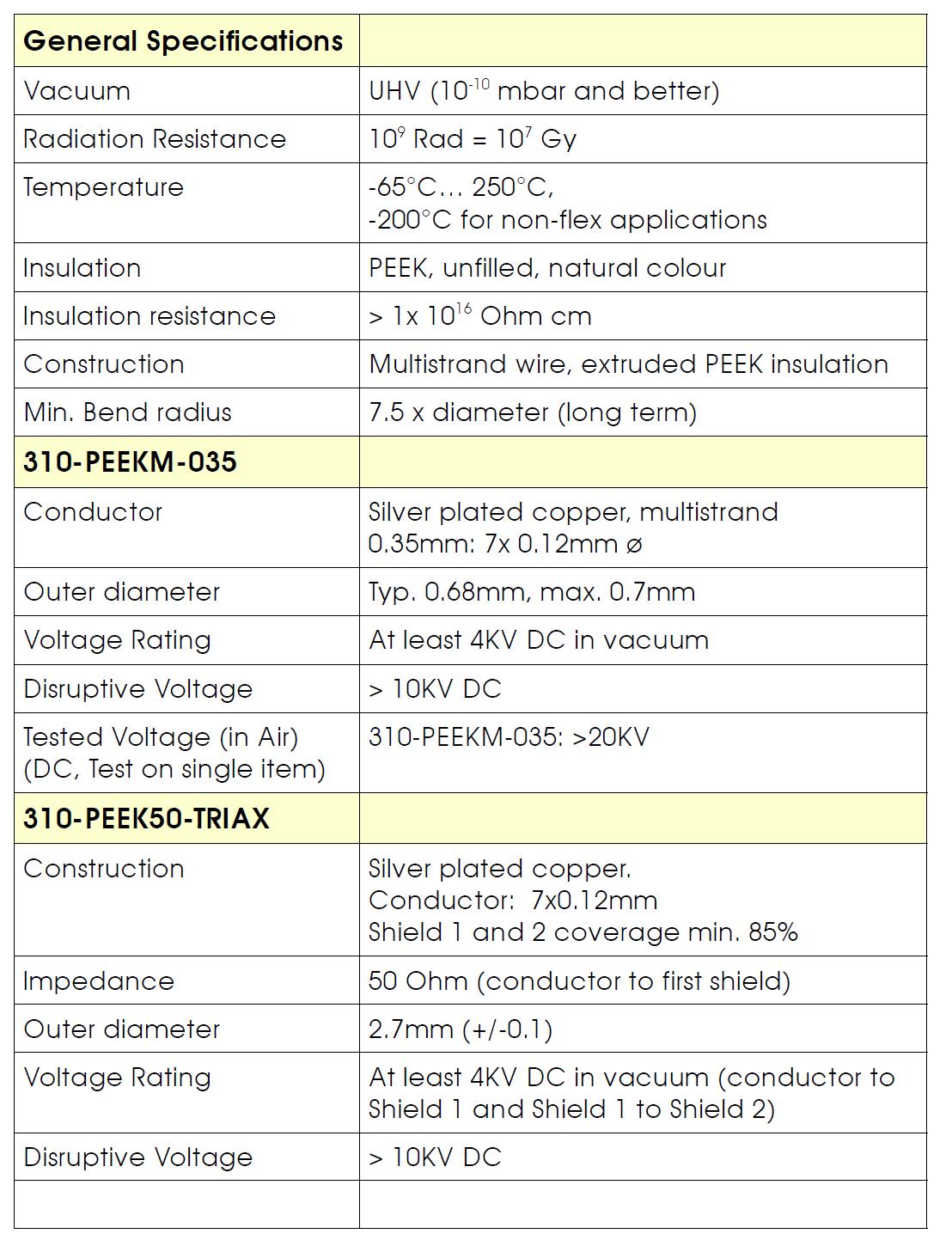

310-PEEKM50-TRIAX三同轴线缆技术参数

图3:310-PEEKM50-TRIAX三同轴线缆技术参数

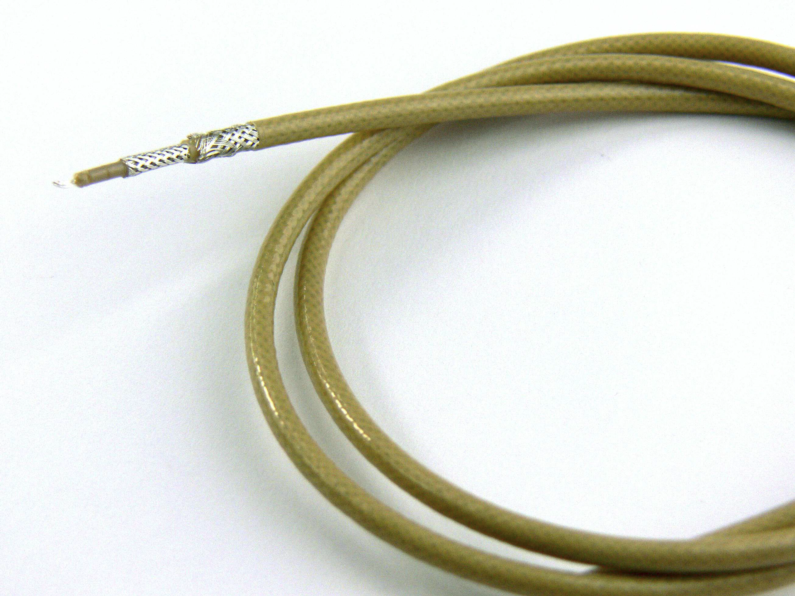

310-PEEKM50-TRIAX三同轴线缆实物图

图4:310-PEEKM50-TRIAX三同轴线缆实物图

312-PTFE-TRIAX三同轴线缆的性质描述:
- PTFE / FEP insulated Triaxial cable, 50 Ohm, inner conductor 0.5 mm multi strand (silver plated steel), shields silver plated copper, total ø 3.6 mm. Max. 200℃.
- Damping per 100 m: 24.5db/100MHz, 88.7db/1GHz, 163db/3GHz.
- Max power 430W at 100MHz, 130W at 1 GHz, 75W at 3 GHz.

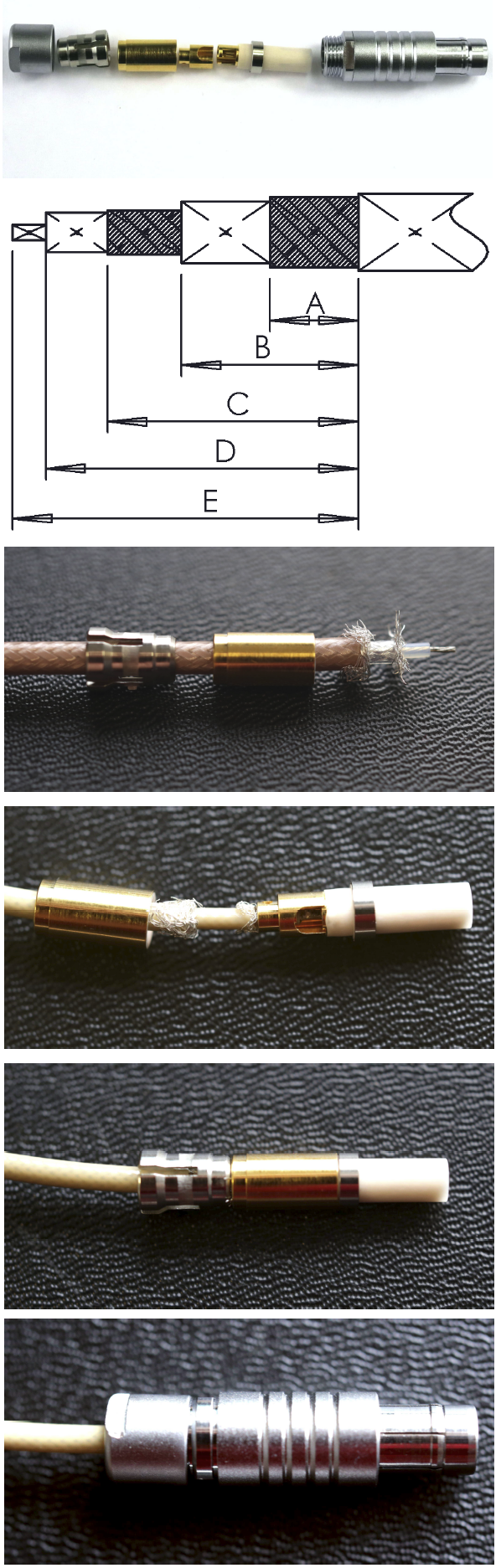

图5可参考三同轴线缆及对应接头的安装方式。

三同轴线缆及对应接头的安装方式

图5:三同轴线缆及对应接头的安装方式

以上就是北京麦迪森科技有限公司提供的Allectra三同轴真空馈通产品介绍。

Allectra产品型号齐全,价格优惠,欢迎您询价,如本页面您未找到需要的产品,请直接联系我们咨询15301310116
