Allectra带真空光纤的超高真空光纤馈通
* 来源 : Allectra * 作者 : Allectra * 发表时间 : 2021-11-15 * 浏览 : 14

为降低传输损耗,我们提供带真空光纤的超高真空全金属光纤真空馈通,如图1。

  • 400μm光纤,真空内外两端为F-SMA905接头(真空端可以提供套管式连接器)

  • 200μm和600μm光纤,真空内外两端为FC-PC接头

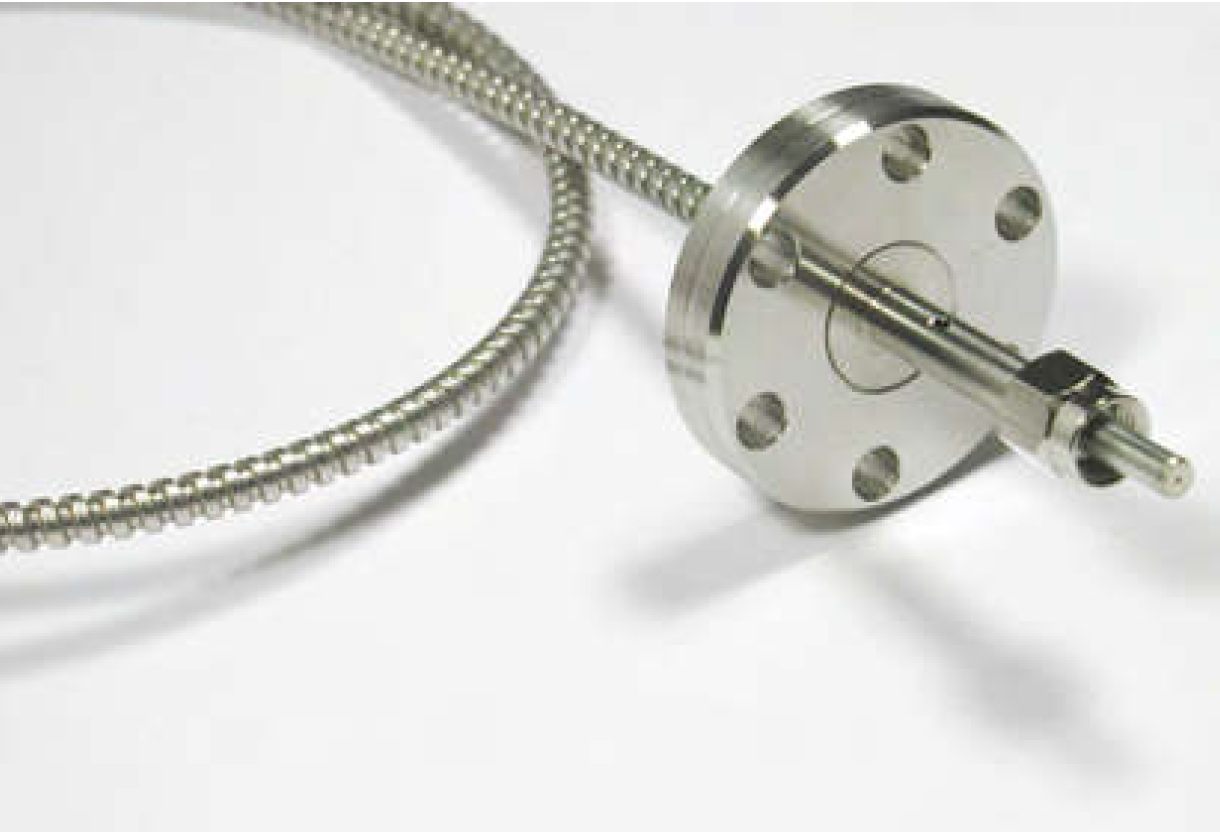

带真空光纤的超高真空全金属光纤真空馈通

图1:带真空光纤的超高真空全金属光纤真空馈通

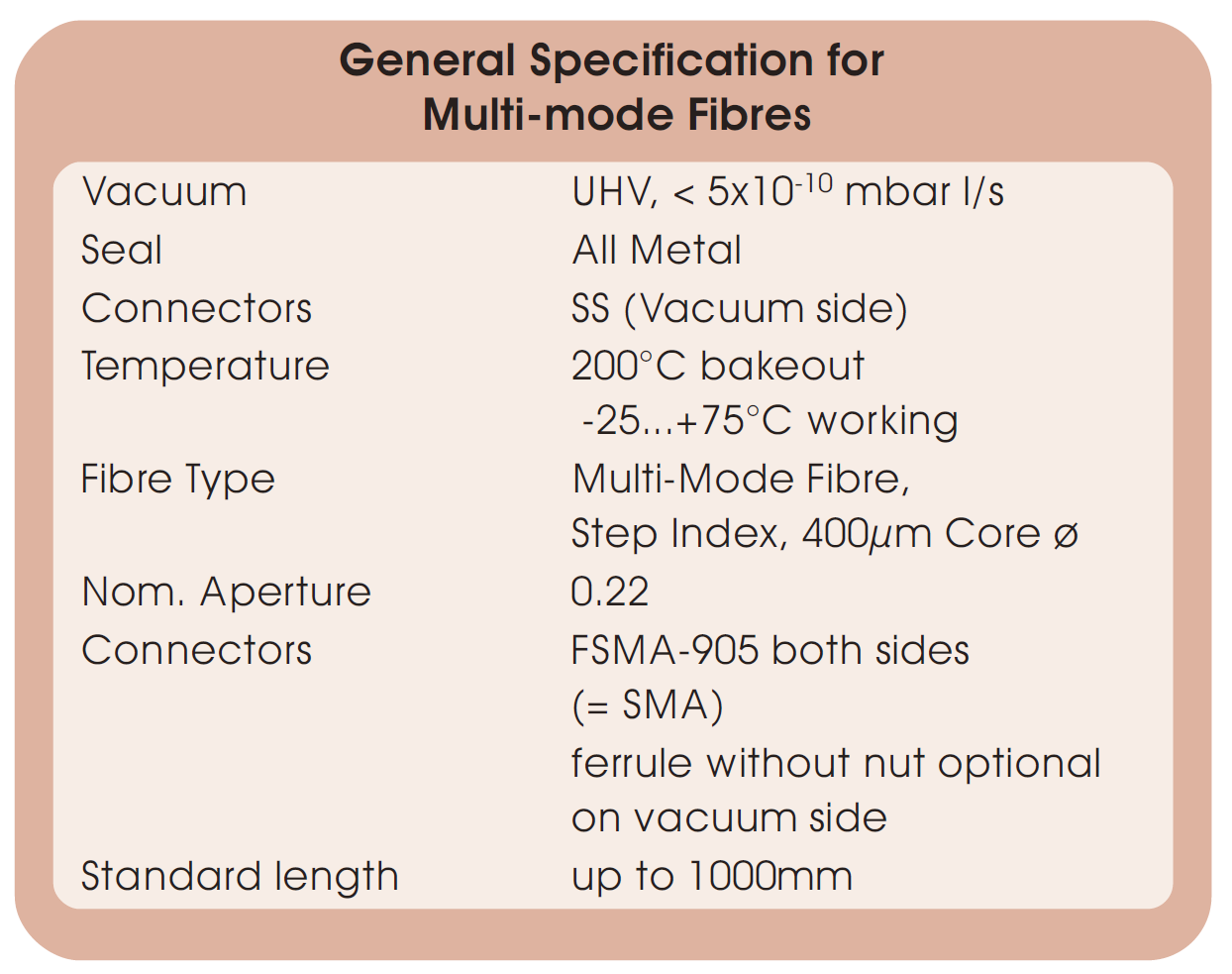

 多模光纤的基本技术参数

图2:多模光纤的基本技术参数

图2为多模光纤的技术参数,其中UV型多模光纤的技术参数和型号分别如图3和图4。

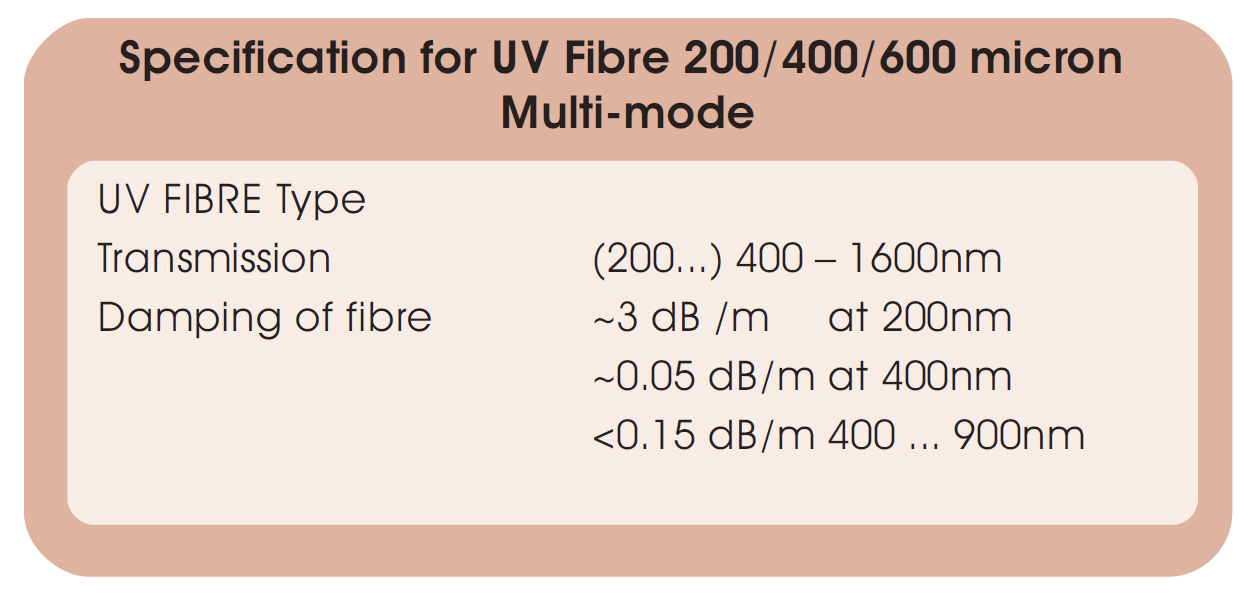

UV型多模光纤的基本技术参数

图3:UV型多模光纤的基本技术参数

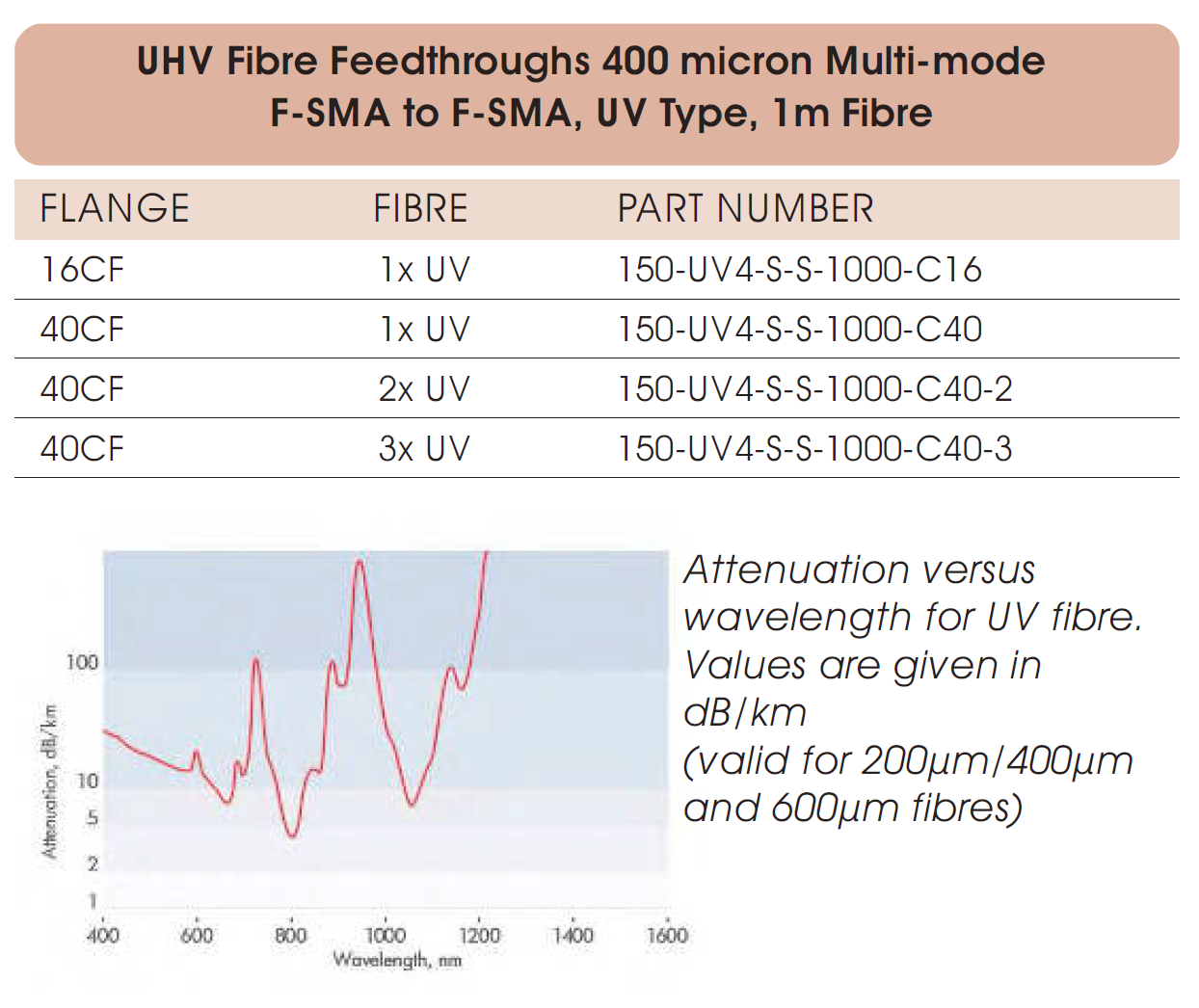

400μm UV型多模光纤超高真空光纤馈通

图4:(上)400μm UV型多模光纤超高真空光纤馈通
(注:真空内外两端为F-SMA接头,真空光纤长度1米,
可通过光纤耦合器和SMA真空光纤来增加光纤长度。)
(下)UV型光纤的波长衰减曲线(dB/km)
(注:适用于200μm/400μm/600μm光纤)


IR型多模光纤的技术参数和型号分别如图5和图6。

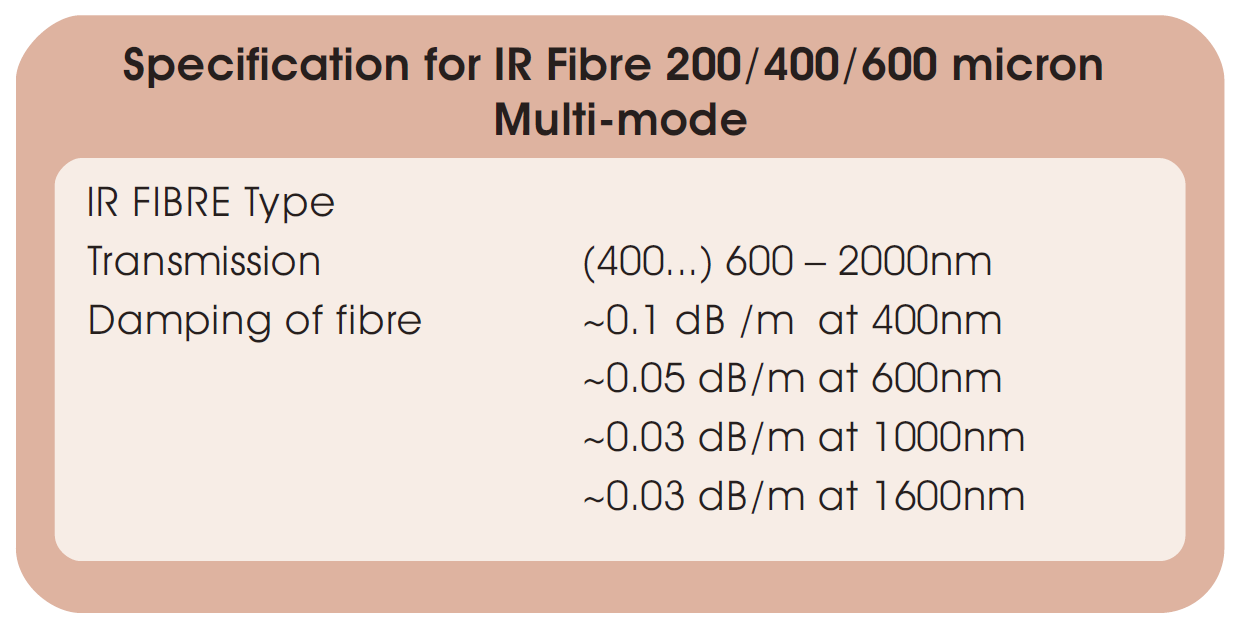

 IR型多模光纤的基本技术参数

图5:IR型多模光纤的基本技术参数

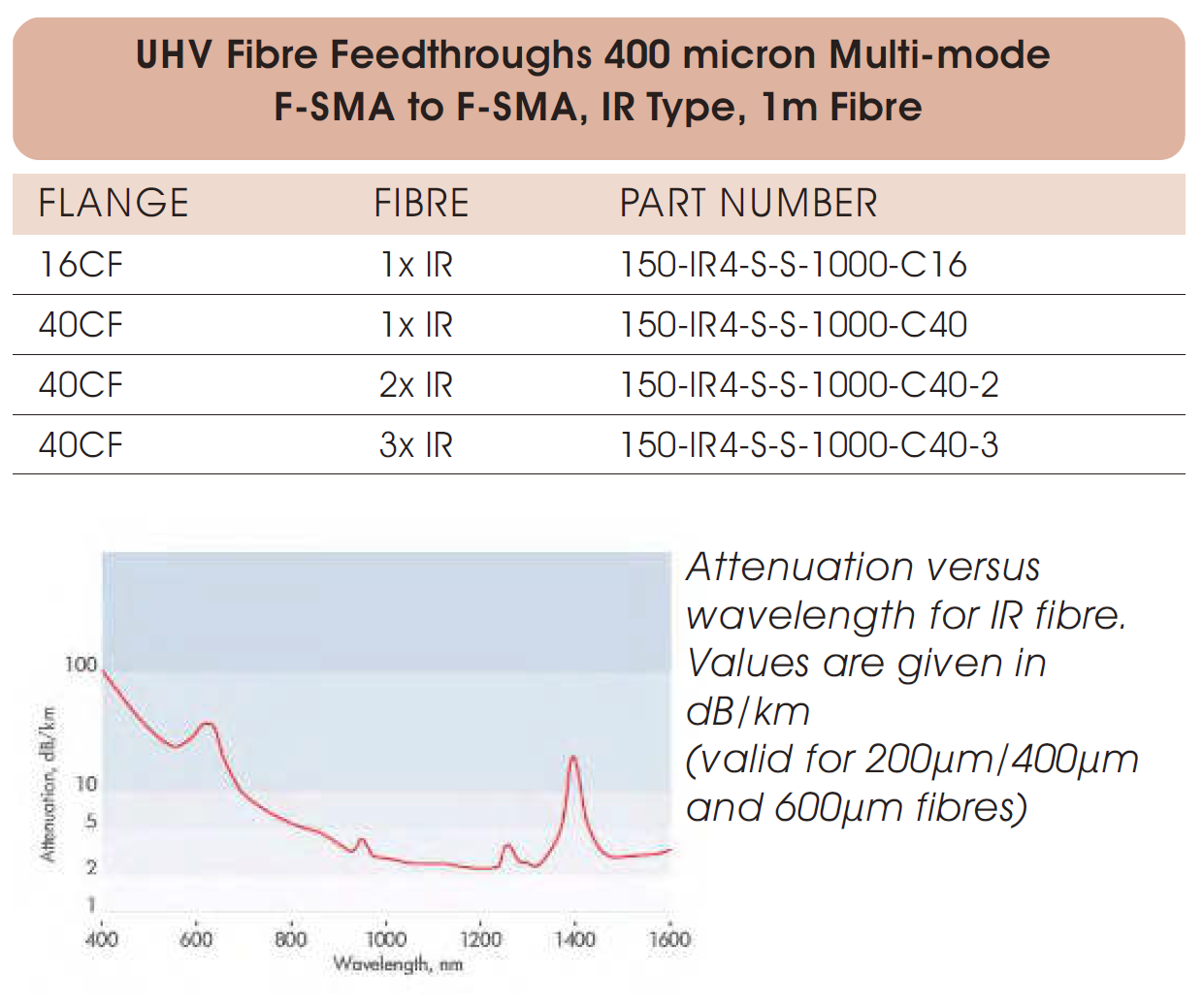

400μm IR型多模光纤超高真空光纤馈通

图6:(上)400μm IR型多模光纤超高真空光纤馈通
(注:真空内外两端为F-SMA接头,真空光纤长度1米,
可通过光纤耦合器和SMA真空光纤来增加光纤长度。)
(下)IR型光纤的波长衰减曲线(dB/km)
(注:适用于200μm/400μm/600μm光纤)


以上就是北京麦迪森科技有限公司提供的Allectra带真空光纤的超高真空光纤馈通产品介绍。

Allectra产品型号齐全,价格优惠,欢迎您询价,如本页面您未找到需要的产品,请直接联系我们咨询15301310116
