一、组合版Sub-D真空馈通：功率和标准插针组合

组合版Sub-D真空馈通是把功率、同轴和标准插针融入到标准的Sub-D真空馈通中。其中功率插针，常用于加热器的供电应用。兼容CF法兰、KF法兰、ISO法兰和完全定制型法兰。

‍

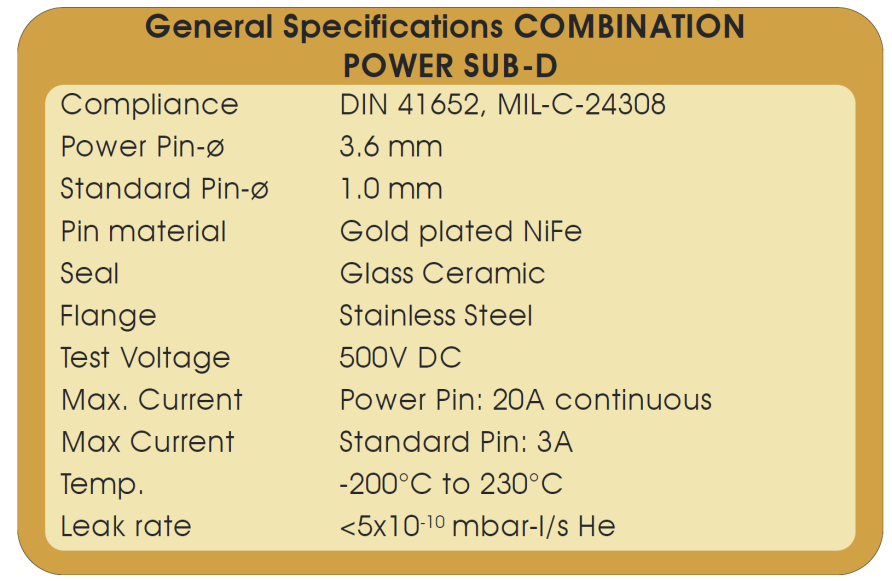

图一：功率和标准插针组合真空馈通的技术指标

功率和标准插针组合真空馈通，一共分为三类（图二、图三、图四）：

• 2P+5S

• 3P

• 5P

‍

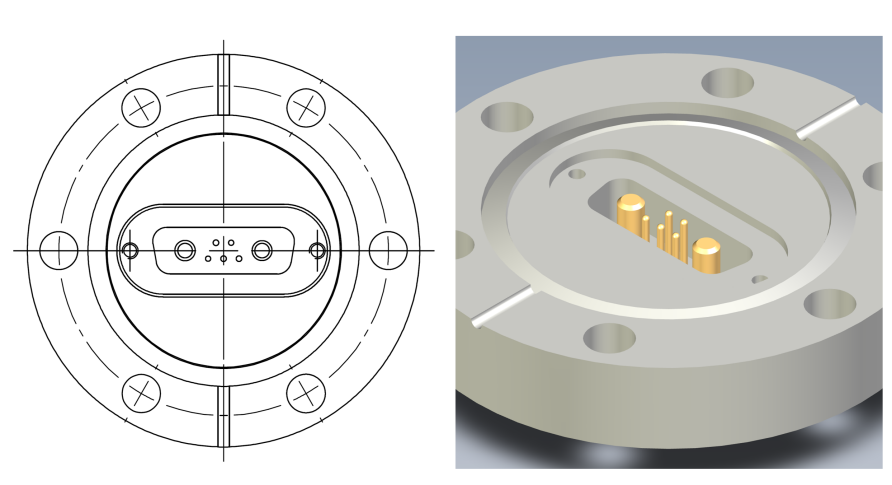

图二：2P+5S（即2针功率插针+5针标准插针）示例（图示CF35法兰）

‍

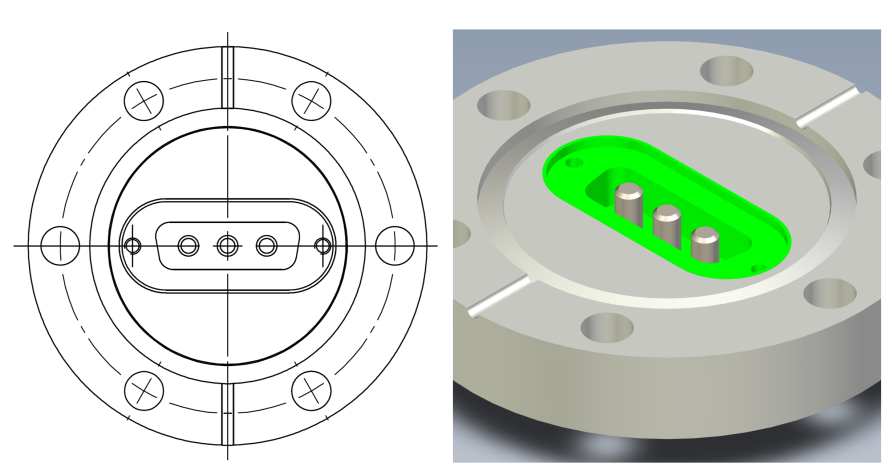

图三：3P（即3针功率插针）示例（图示CF35法兰）

‍

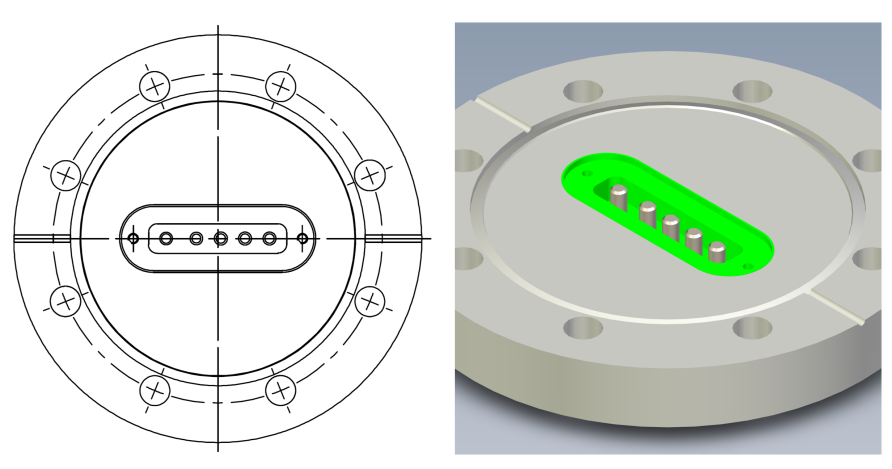

图四：5P（即5针功率插针）示例（图示CF63法兰）

‍

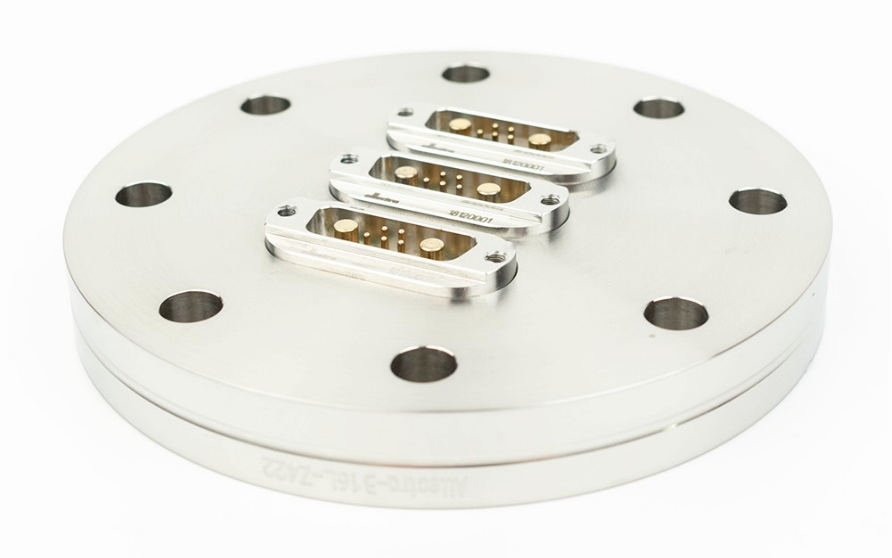

图五：3个2P+5S的并联示例（图示CF63法兰）

二、组合版Sub-D真空馈通：同轴和标准插针组合

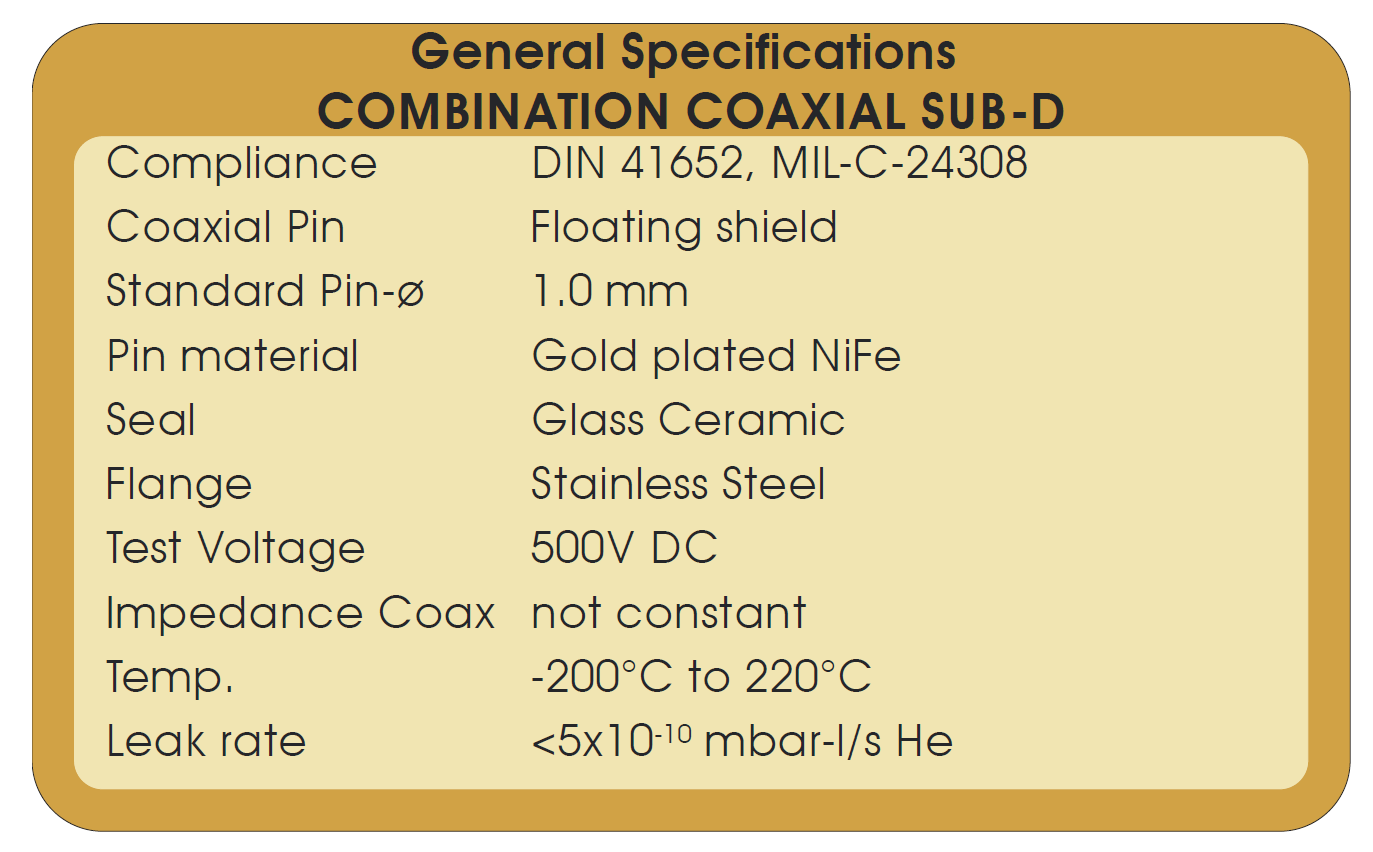

图六：同轴和标准插针组合真空馈通的技术指标

同轴和标准插针组合真空馈通，一共分为三类（图七）：

• 2C+3S

• 3C

• 5C

‍

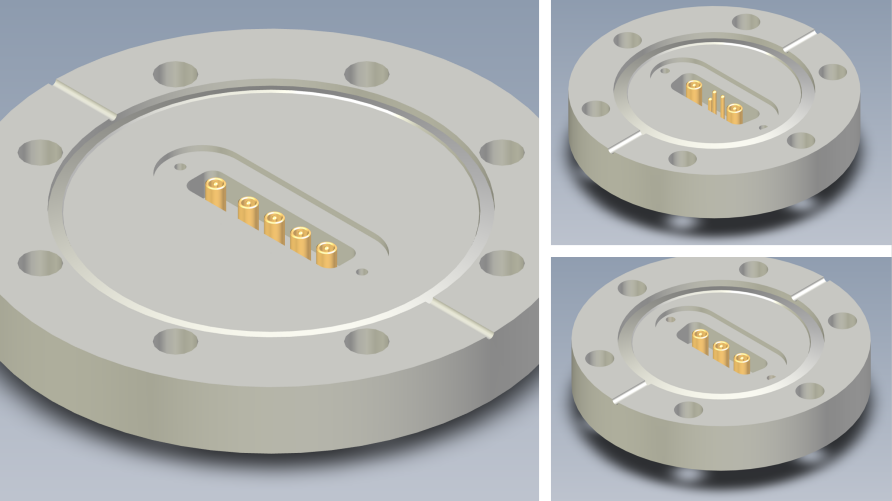

图七：（左）5C（5针同轴插针，CF63法兰）；（右上）2C+3S（2针同轴插针+3针标准插针，CF35法兰）；（右下）3C（3针同轴插针，CF35法兰）

三、组合版Sub-D真空馈通真空内外接头和插针

‍

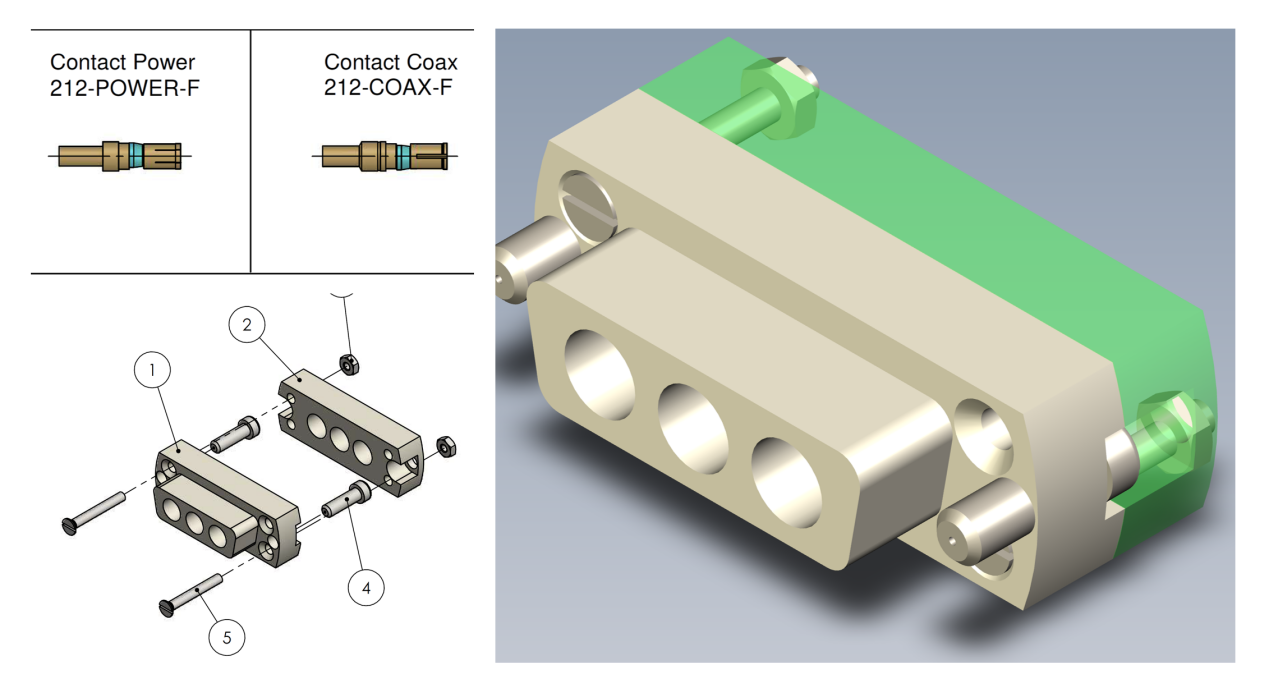

图八：真空端母头和配套插针

‍

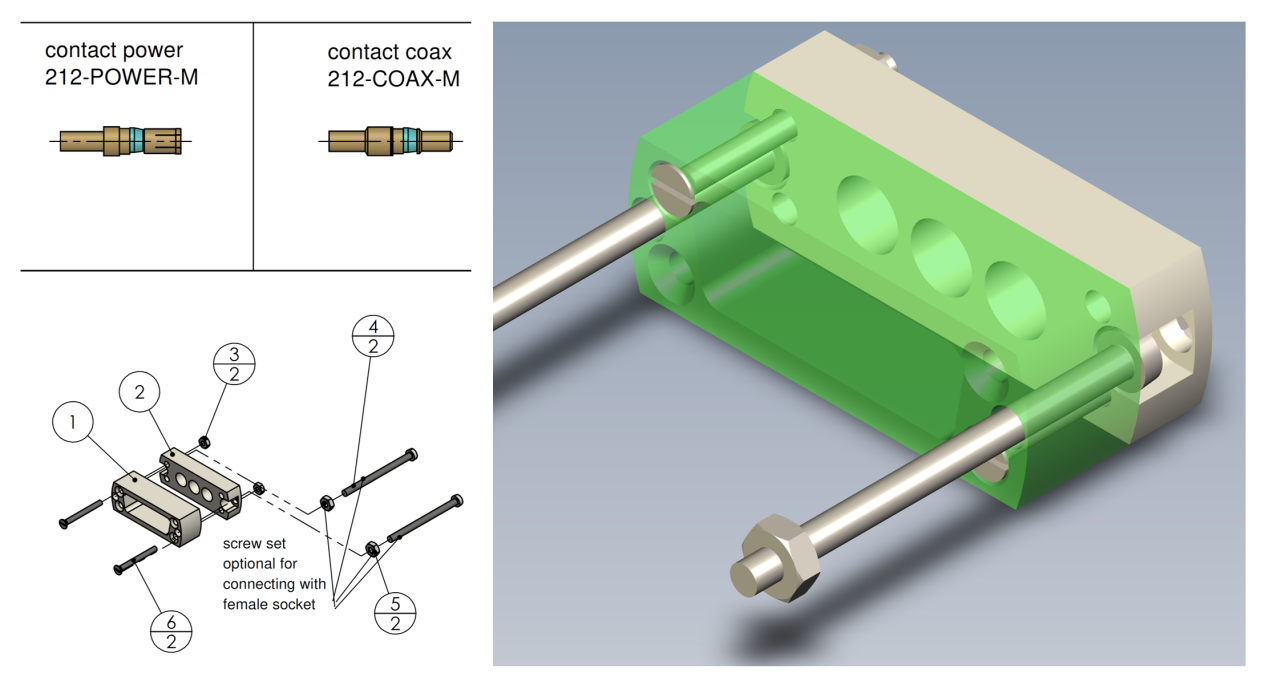

图九：真空端公头和配套插针
