MHV同轴真空馈通和MHV真空线缆-Allectra
* 来源 : Allectra * 作者 : Allectra * 发表时间 : 2021-07-30 * 浏览 : 771
Allectra  MHV同轴真空馈通和MHV真空线缆，MHV（微型高压同轴馈通），是BNC的一种变体，采用嵌入式的插针，耐压可达5KV。本站Allectra产品型号齐全，如未找到您所需要的产品，请联系我们15301310116（微信同号）

首先考虑其阻抗匹配，进一步根据Single & Double Sided和Grounded & Floating Shield进行分类，如下：
非阻抗匹配
MHV: MHV STANDARD type, 5KV Coaxial, GROUNDED SHIELD
50欧姆阻抗
MHV50: MHV 50Ω, 5KV Coaxial, GROUNDED Shield, SINGLE SIDED
MHVD50: MHV 50Ω, 5KV Coaxial, GROUNDED Shield, DOUBLE SIDED
MHVF50/MHVDF50: MHV 50Ω , 5KV Coaxial, FLOATING Shield, SINGLE and DOUBLE SIDED
可提供配套的50欧姆真空同轴线缆，常用型号：380-MHV-MX/MM-LENGTH。

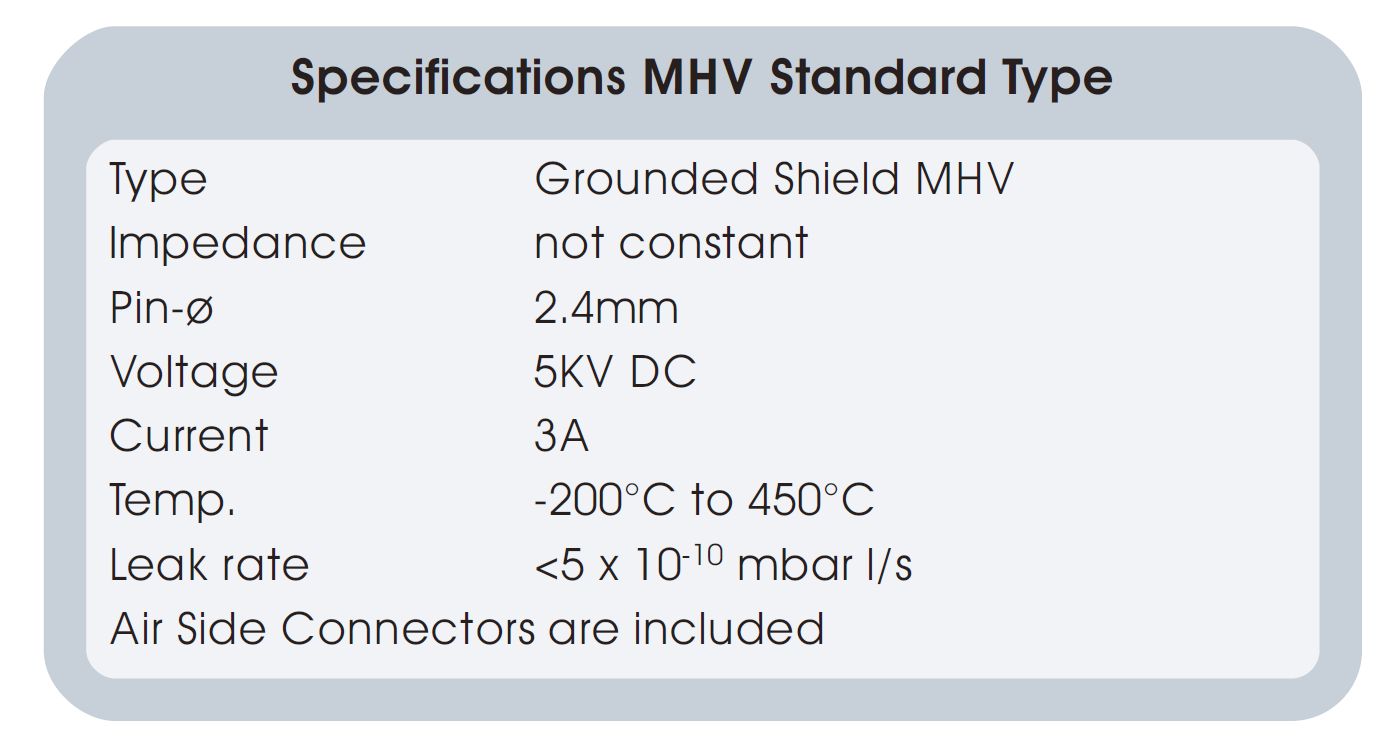

非阻抗匹配MHV同轴真空馈通技术参数

图一：非阻抗匹配MHV同轴真空馈通技术参数


50欧姆阻抗MHV同轴真空馈通技术参数

图二：50欧姆阻抗MHV同轴真空馈通技术参数

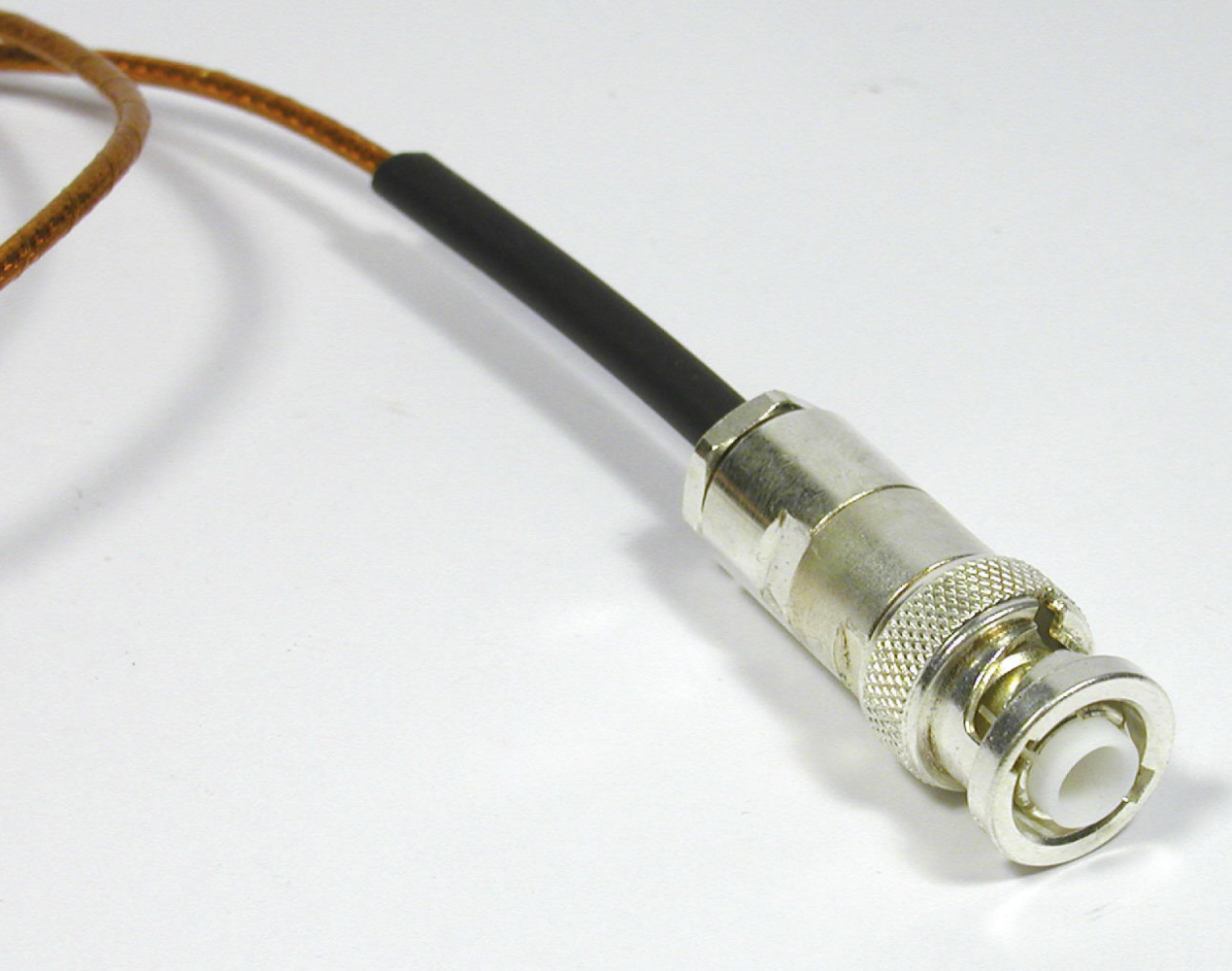

MHV真空端线缆接头（常用型号：245-CON-MHV）

图三：MHV真空端线缆接头（常用型号：245-CON-MHV）


MHV真空端线缆接头零部件图

图四：MHV真空端线缆接头零部件图


MHV母头尺寸图（便于真空内部的对接）

图五：MHV母头尺寸图（便于真空内部的对接）

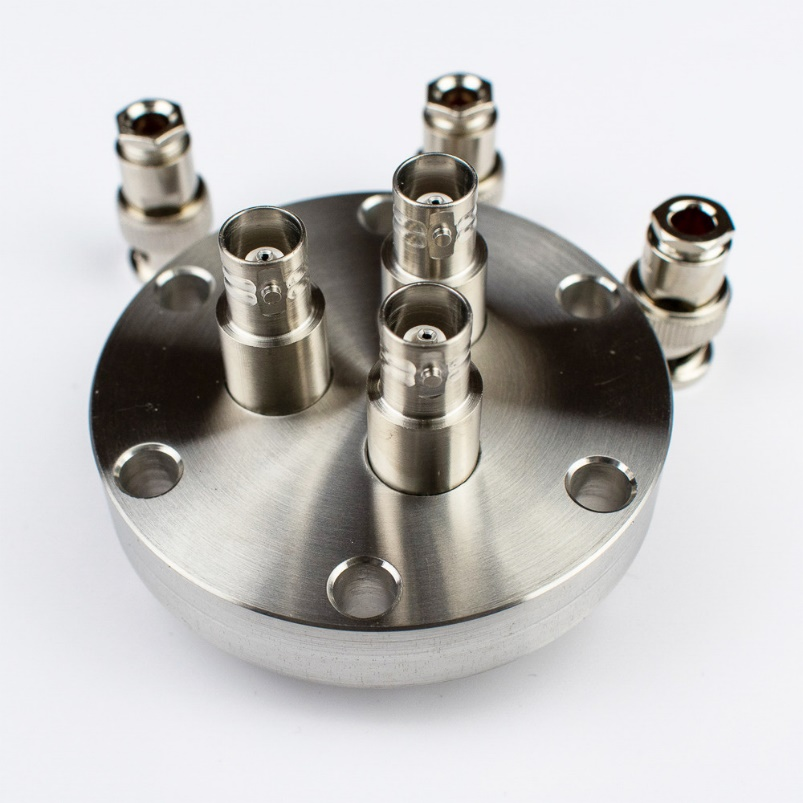

MHV真空馈通

图六：MHV真空馈通（CF35法兰/3路/单端连接/接地屏蔽，另配3个大气端接头）



以上就是北京麦迪森科技有限公司提供的Allectra MHV同轴真空馈通和MHV真空线缆产品的介绍，Allectra产品型号齐全，价格优惠，欢迎您询价15301310116
