高压套管功率型真空馈通，主要特点是大气端采用高压套管，既可保证使用安全，又便于快速连接，其耐压范围：5KV~40KV。

• 5KV~40KV真空馈通

• 空气端采用高压套管& 2.4米耐高压线缆

• CF40法兰可选1/2/4针

• 法兰可定制

一、5KV高压套管功率型真空馈通

5KV馈通采用直径为2.4mm的铜/镍/不锈钢材质作为导体，允许通过电流为：Cu（25A/针），Ni（15A/针），SS（1A/针），CF40法兰可容纳4针，可定制法兰尺寸及针数。

图1：5KV高压功率真空馈通的基本技术指标

图2：5KV高压功率真空馈通焊接版实物图

‍

二、10KV高压套管功率型真空馈通

10KV馈通采用直径为2.4mm的铜/镍/不锈钢材质作为导体，允许通过电流为：Cu（25A/针），Ni（15A/针），SS（1A/针），CF40法兰可容纳4针，可定制法兰尺寸及针数。

‍

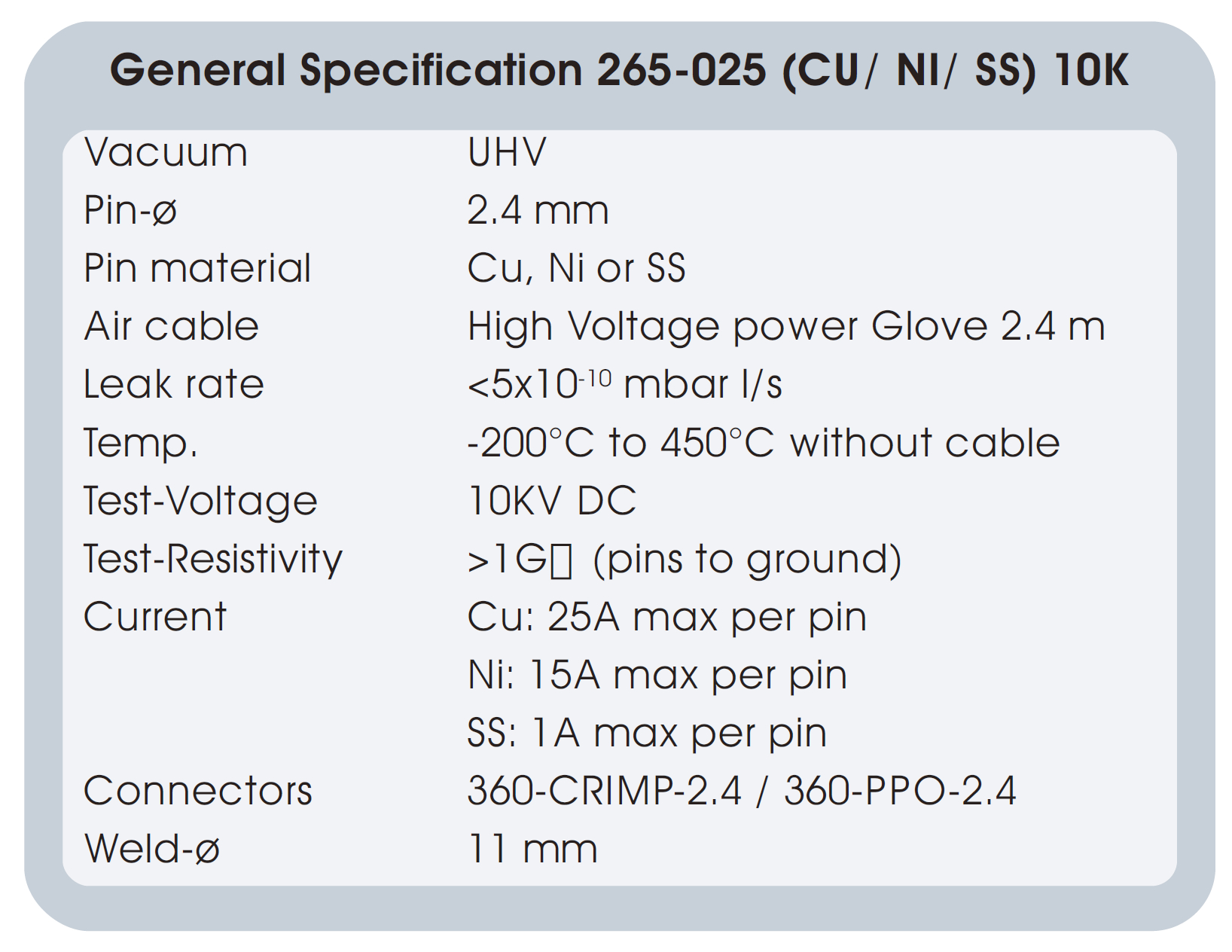

图3：10KV高压功率真空馈通的基本技术指标

‍‍

图4：10KV高压功率真空馈通（CF40法兰/4针）

20KV馈通采用直径为2.4mm的铜/镍/不锈钢材质作为导体，允许通过电流为：Cu（25A/针），Ni（15A/针），SS（1A/针），CF40法兰可容纳4针，可定制法兰尺寸及针数。

‍

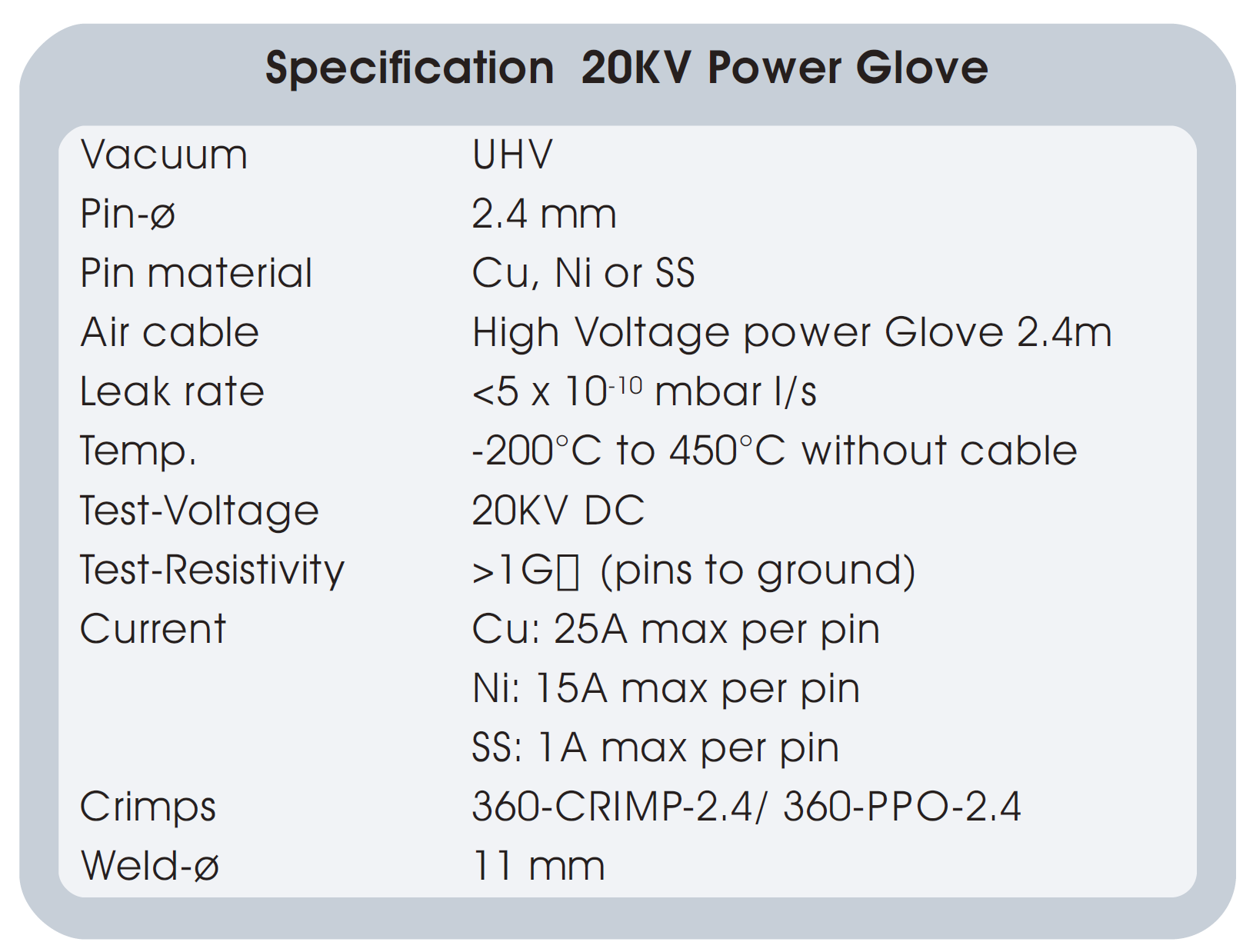

图5：20KV高压功率真空馈通的基本技术指标

5KV/10KV/20KV馈通外观尺寸相同，真空内接头一致，主要采用360-CRIMP-2.4/ 360-PPO-2.4两种。

‍

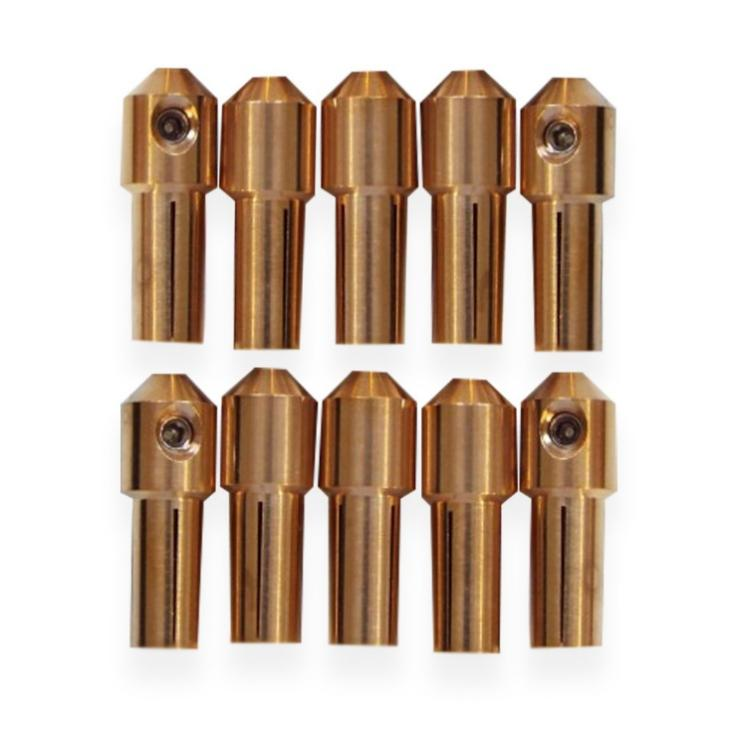

图6：360-PPO-2.4真空内接头

‍

图7：360-CRIMP-2.4真空内接头

‍

四、40KV高压套管功率型真空馈通

40KV馈通采用直径为1.6mm的不锈钢材质作为导体，允许通过电流为7A，CF40法兰容纳1针。

‍

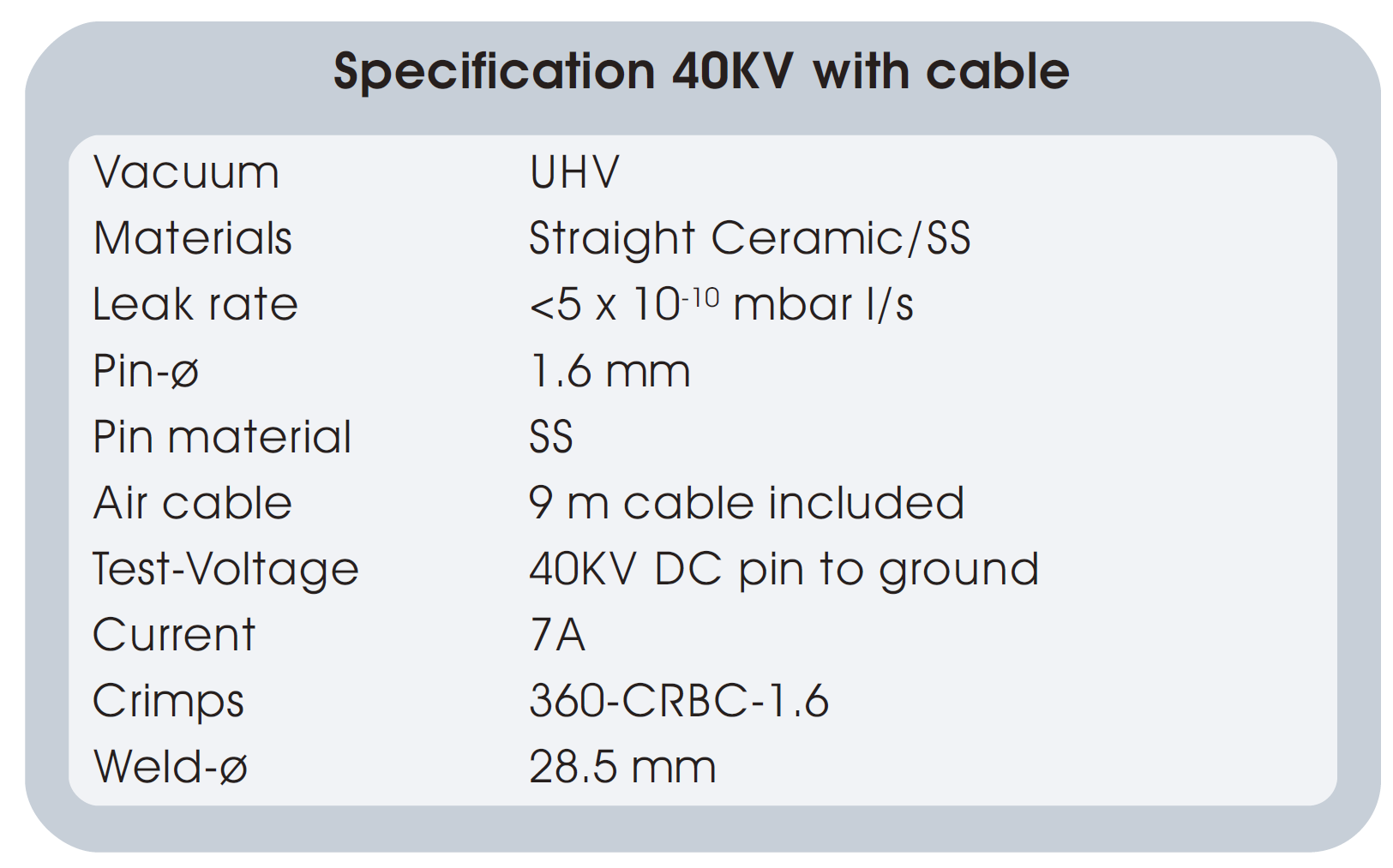

图8：40KV高压功率真空馈通的基本技术指标

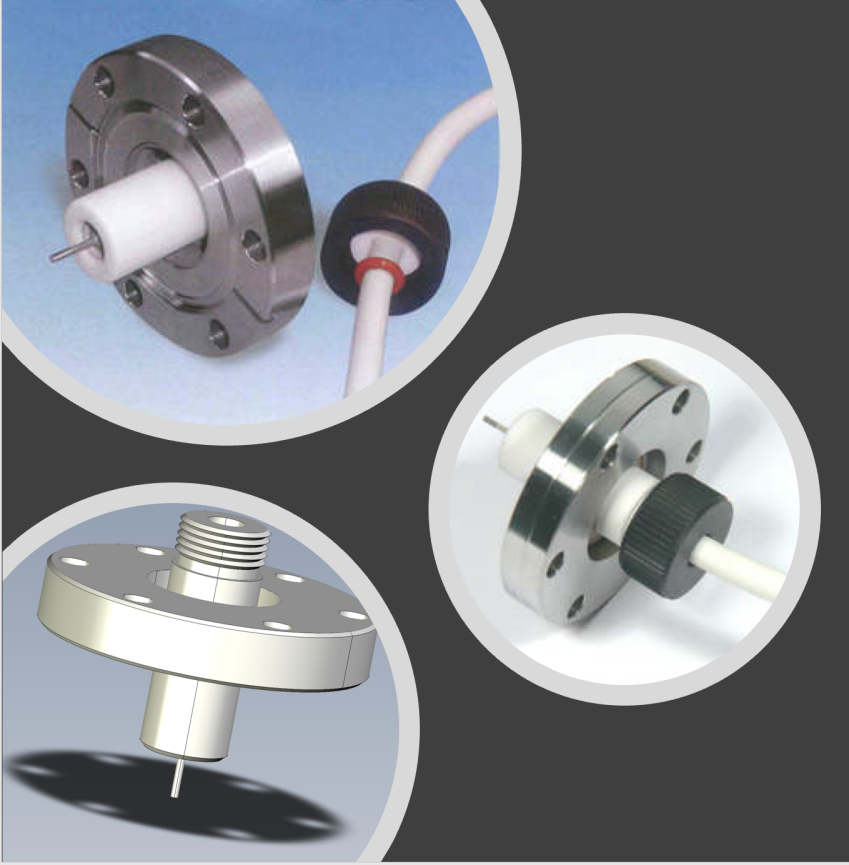

图9：40KV高压功率真空馈通实物图&安装方式

以上就是北京麦迪森科技有限公司‍提供的Allectra高压套管功率型真空馈通，如果想要了解真空连接器价格请联系15301310116
