Sub-D09真空馈通适用于超高真空环境中的电信号传输。具备9个引脚，符合电子行业标准Sub-D尺寸。采用玻璃陶瓷密封材料和镀金NiFe引脚材料，可在-200℃~250℃的温度范围和1E-10mbar的极限真空下稳定运行。可焊接于CF40、CF63等标准法兰，同时支持定制法兰和馈通组合。提供真空端及大气端连接器、真空电缆等配件，方便用户安装和使用。
产品特征
超高真空。
电子行业标准Sub-D尺寸。
CF40法兰上可焊接1个，CF63法兰上最多可焊接4个。
可在大型法兰上焊接多个馈通。
可选配两端的连接器及线缆。
可根据需求定制法兰和馈通。
产品参数
规格参数 |
引脚标准 | DIN 41652，MIL-C-24308 |
引脚直径 Ø | 1.0 mm |
引脚材料 | 镀金NiFe合金 |
密封材料 | 玻璃陶瓷 |
最高电压 | 500V DC |
额定电流 | 每针3A |
最大电流 | 每针5A |
温度范围 | -200℃~250℃ |
极限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

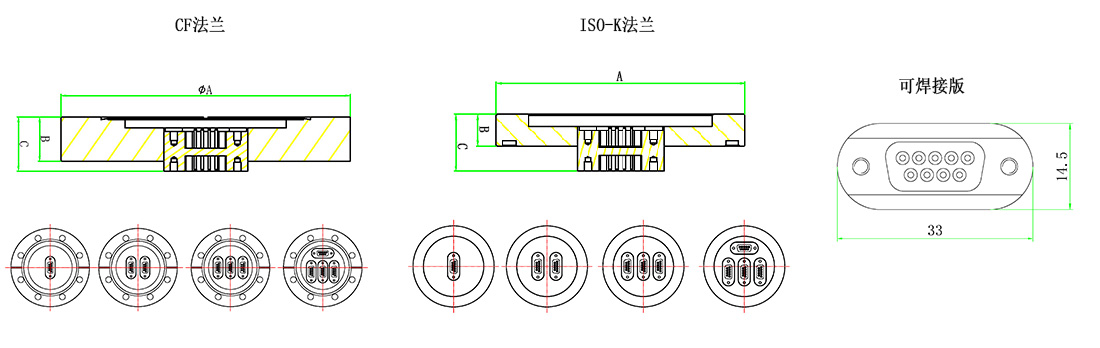

产品尺寸
| Sub-D09馈通极限数量 |
| 法兰 | CF40 | CF63 | CF100 | KF25 | KF40 | KF50 | ISO-K63 |
| 数量 | 1 | 4 | 8 | 1* | 1 | 2 | 4 |
| *KF25法兰上需使用小尺寸的Sub-D09 |
| Sub-D09+CF法兰选型表 |
| 法兰 | 馈通数量 | A (mm) | B (mm) | C (mm) | 型号 |
| CF40 | 1 | 70 | 12.7 | 17 | MT101-DB09-C40 |
| CF63 | 1 | 114 | 17.5 | 21.4 | MT101-DB09-C63 |
| CF63 | 2 | MT101-DB09-C63-2 |
| CF63 | 4 | MT101-DB09-C63-4 |
| Sub-D09+KF/ISO-K法兰选型表 |
| 法兰 | 馈通数量 | A (mm) | B (mm) | C (mm) | 型号 |
| KF40 | 1 | 55 | 5.0 | 17 | MT101-DB09-K40 |
| KF50 | 1 | 75 | 5.0 | MT101-DB09-K50 |
| KF50 | 2 | MT101-DB09-K50-2 |
| ISO-K63 | 4 | 130 | 12 | 21.5 | MT101-DB09-ISOK63-4 |
| 备注：其他法兰及馈通组合请咨询客服 |
| Sub-D09+焊接版选型表 |
| 馈通数量 | 型号 |
| 1 | MT100-DB09-WV |
| Sub-D09相关配件 |
| 类型 | 描述 | 型号 |
| 真空端 | ①单独PEEK接头型号 | Sub-D09 PEEK 接头 | MT102-DB09FS-PK |
| ②插针型号 | 每包10个 | MT104-DBPF-10 |
| ③屏蔽壳型号 | Sub-D09屏蔽壳 | MT103-DB09HS |
| 套装型号【含足够数量插针】 | ①+② | MT-DB09FS-PK-SET |
| ①+②+③ | MT-DB09FS-PK-PACK |
| 真空线缆 | KAPM系列 | 多股单芯非屏蔽线 | 301-KAPM-035
301-KAPM-060 |
| 大气端 | 套装型号 | 包括接头、母针、外壳 | MT102-DB09FS-AIR |
