CFZ型馈通真空端连接器接头

CFZ型馈通真空连接器采用MIL-C-5015军用标准设计，插针直径可选1.6mm/2.4mm/3.6mm，不同的直径可选的针数不同，导线直径取决于插针直径。引脚材料为镀金铜合金，连接器为PEEK材质，适用温度范围-50~230℃，极限真空<1E-10mbar。提供真空端连接器、插针及不锈钢外壳套装。

产品参数

规格参数
引脚标准	MIL-C-5015
对应插针直径 Ø	1.6 / 2.4 / 3.6 mm
导线直径 Ø	取决于插针直径
引脚材料	镀金铜合金
材质	PEEK
温度范围	-50℃~230℃
极限真空	<1×10^-10 mbar

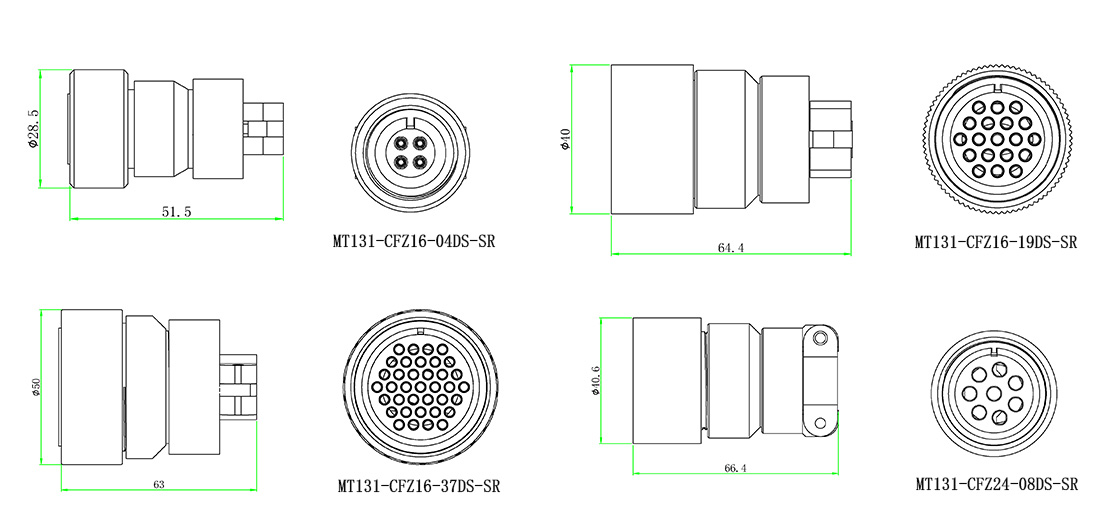

产品尺寸

CFZ馈通真空连接器

真空端连接器型号
电极直径	导线直径	AWG	插针+连接器+不锈钢外壳型号
1.6 mm	0.81 -1.29 mm	20-16 AWG	MT131-CFZ16-04DS-SR
2.4 mm	1.29 -2.05 mm	16-12 AWG	MT131-CFZ24-08DS-SR
3.6 mm	2.05 -3.26 mm	12-8 AWG	MT131-CFZ36-04DS-SR
备注： 1. 电极直径为1.6mm的连接器型号中，04为连接器引脚数量，可选03、04、06、10、14、19、24、37、48。 2. 电极直径为2.4mm的连接器型号中，08为连接器引脚数量，可选04、07、08。 3. 电极直径为3.6mm的连接器型号中，04为连接器引脚数量，可选03、04。
