具有50Ω阻抗匹配的同轴馈通，可用于高频信号传输，可选BNC50单端馈通或BNCD50双端馈通。CF16法兰可兼容该馈通数量为1，CF40法兰最多可兼容BNC50馈通数量为4，可根据需求定制法兰馈通，或选择可焊接版馈通。BNC50/BNCD50馈通采用接地屏蔽方式，单端馈通导体直径为2.4mm，双端馈通采用BNC接头。适用最高电压为500VDC，最大电流为3A，单端馈通最高频率为100MHz，双端馈通最高频率为4GHz，温度范围-200~300℃，极限真空<1E-10mbar。相关配件可选真空端及大气端的连接器/线缆。
产品特征
BNC50是基于BNC馈通修改的产品，具有50Ω阻抗匹配，可用于高频信号传输。
CF16法兰上可焊接1个，CF40法兰上最多可焊接4个。
单端/双端BNC馈通。
可选配两端的连接器及线缆。
可根据需求定制法兰和馈通。
产品参数
规格参数 |
屏蔽类型 | 接地屏蔽 |
阻抗匹配 | 50Ω |
导体直径Ø | 单端：2.4 mm
双端：BNC接头 |
最高电压 | 500V DC |
最大电流 | 3A |
最高频率 | 单端：AC to 100 MHz 双端：AC to 4 GHz |
温度范围 | -200℃~300℃ |
极限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

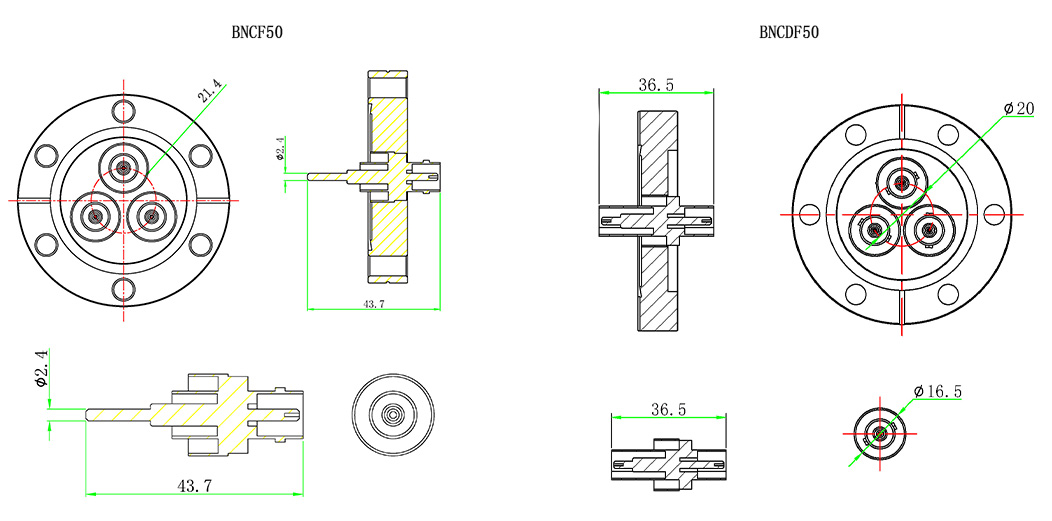

产品尺寸
CF法兰选型表 |
法兰 | 馈通数量 | 单端BNC50馈通型号 | 双端BNCD50馈通型号 |
CF16 | 1 | MT140-BNC50-C16 | MT140-BNCD50-C16 |
CF40 | 1 | MT140-BNC50-C40 | MT140-BNCD50-C40 |
CF40 | 2 | MT140-BNC50-C40-2 | MT140-BNCD50-C40-2 |
CF40 | 3 | MT140-BNC50-C40-3 | MT140-BNCD50-C40-3 |
CF40 | 4 | MT140-BNC50-C40-4 | / |
KF法兰选型表 |
法兰 | 馈通数量 | 单端BNC50馈通型号 | 双端BNCD50馈通型号 |
KF16 | 1 | MT140-BNC50-K16 | MT140-BNCD50-K16 |
KF40 | 1 | MT140-BNC50-K40 | MT140-BNCD50-K40 |
KF40 | 2 | MT140-BNC50-K40-2 | MT140-BNCD50-K40-2 |
KF40 | 3 | MT140-BNC50-K40-3 | MT140-BNCD50-K40-3 |
KF40 | 4 | MT140-BNC50-K40-4 | / |
备注：其他法兰及馈通组合请咨询客服
|
焊接版选型表 |
馈通数量 | 单端BNC50馈通型号 | 双端BNCD50馈通型号 |
1 | MT140-BNC50-WV | MT140-BNCD50-WV |
相关配件 |
| BNC50同轴馈通相关配件 | BNCD50同轴馈通相关配件 |
真空端连接器 | MT160-PPOC-2.4
MT160-CRFC-2.4
MT145-CON-SBNC50-VAC | MT145-CON-BNC-VAC |
真空线缆 | MT165-PTFE50同轴线 MT165-KAP50同轴线 MT165-KAPM系列 |
真空端连接器+线缆 | MT145-SBNC50-FX-PTFE50-500-VAC等 | MT145-BNC-MX-PTFE50-500-VAC等 |
大气连接器 | MT145-CON-BNC-AIR |
大气端连接器+线缆 | MT145-BNC50-MX-500-AIR等 |
