SMA同轴馈通连接器及线缆大致分为真空端和大气端两部分。其中SMAD双端馈通的真空端连接器与大气端连接器外形相同。SMA单端馈通的真空端可使用特殊的SMA连接器。真空端线缆建议选用具有50Ω阻抗匹配的真空同轴线，可提高信号传输质量。所有线缆长度均可定制。
产品参数
规格参数 |
外壳材质 | 单端SMA接地线型真空端连接器：不锈钢 |
绝缘材质 | 双端SMAD真空端连接器：PTFE
单端SMA接地线型真空端连接器：PEEK |
触点材质 | 单端SMA接地线型真空端连接器：镀金铜合金 |
推荐真空线缆 | MT165-PTFE50同轴线
MT165-KAP50同轴线 |

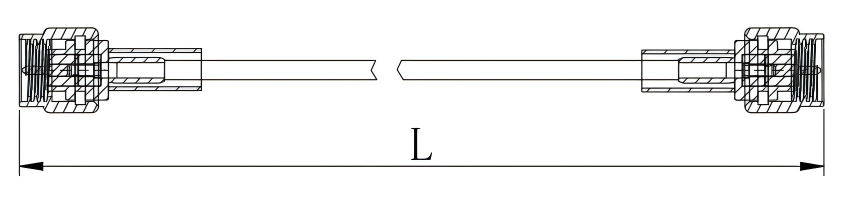

产品尺寸
SMA连接器型号 |
类型 | 型号 |
双端SMAD真空端连接器 | MT145-CON-SMA-VAC |
单端SMA接地型真空端连接器 | MT145-CON-SSMA-VAC |
SMA系列大气端连接器 | MT145-CON-SMA-AIR |
SMA真空端连接器+MT165-PTFE50同轴线缆型号 |
线缆两端连接器数量 | 长度 | 单端SMA真空端连接器+线缆型号 | 双端SMAD真空端连接器+线缆型号 |
1 | 500 mm | MT145-SSMA-FX-PTFE50-500-VAC | MT145-SMA-MX-PTFE50-500-VAC |
1 | 1000 mm | MT145-SSMA-FX-PTFE50-1000-VAC | MT145-SMA-MX-PTFE50-1000-VAC |
2 | 500 mm | MT145-SSMA-FF-PTFE50-500-VAC | MT145-SMA-MM-PTFE50-500-VAC |
2 | 1000 mm | MT145-SSMA-FF-PTFE50-1000-VAC | MT145-SMA-MM-PTFE50-1000-VAC |
SMA真空端连接器+301-KAP50线缆型号 |
线缆两端连接器数量 | 长度 | 单端SMA真空端连接器+线缆型号 | 双端SMAD真空端连接器+线缆型号 |
1 | 500 mm | MT145-SSMA-FX-KAP50-500-VAC | MT145-SMA-MX-KAP50-500-VAC |
1 | 1000 mm | MT145-SSMA-FX-KAP50-1000-VAC | MT145-SMA-MX-KAP50-1000-VAC |
2 | 500 mm | MT145-SSMA-FF-KAP50-500-VAC | MT145-SMA-MM-KAP50-500-VAC |
2 | 1000 mm | MT145-SSMA-FF-KAP50-1000-VAC | MT145-SMA-MM-KAP50-1000-VAC |
SMA大气端连接器+线缆型号 |
线缆两端连接器数量 | 长度 | 大气端连接器+线缆型号 |
1 | 500 mm | MT145-SMA-MX-500-AIR |
1 | 1000 mm | MT145-SMA-MX-1000-AIR |
2 | 500 mm | MT145-SMA-MM-500-AIR |
2 | 1000 mm | MT145-SMA-MM-1000-AIR |
【备注】
线缆长度均可定制。
