MHV50单端同轴馈通/MHVD50双端同轴馈通，采用嵌入式引脚，额定电压提高至5KV，具有50Ω阻抗匹配，采用接地屏蔽方式。单端馈通导体直径为2.4mm，双端馈通采用MHV接口。最大电流3A，温度范围-200~250℃，极限真空<1E-10mbar。CF16法兰可兼容该馈通数量为1，CF40法兰最多可兼容MHV50单端馈通的数量为4，可根据需求定制法兰馈通，或选择可焊接版馈通。相关配件可选真空端或大气端的连接器及线缆。
产品特征
MHV馈通是BNC馈通的变体，采用嵌入式引脚，额定电压提高至5KV。
CF16法兰上可焊接1个，CF40法兰上最多可焊接4个。
50Ω阻抗匹配。
接地屏蔽。
单端/双端馈通。
可选配两端的连接器及线缆。
可根据需求定制法兰和馈通。
产品参数
规格参数 |
屏蔽类型 | 接地屏蔽 |
阻抗匹配 | 50Ω |
导体直径Ø | 单端：2.4 mm导针
双端：MHV接头 |
最高电压 | 5000V DC |
最大电流 | 3A |
温度范围 | -200℃~250℃ |
极限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

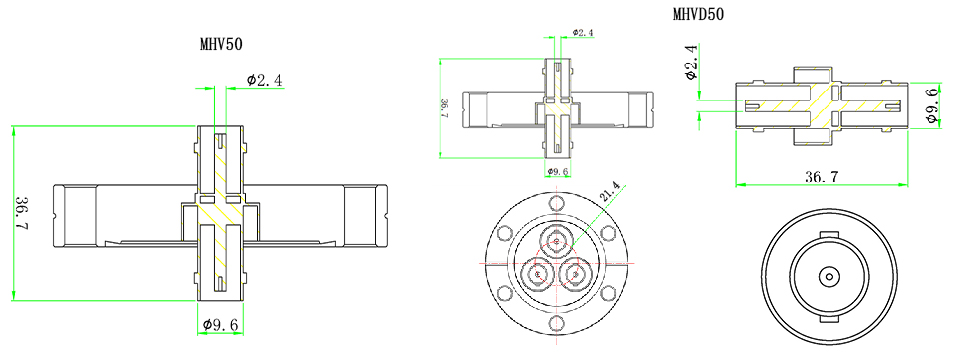

产品尺寸
CF法兰选型表 |
法兰 | 馈通数量 | 单端MHV50型号 | 双端MHVD50型号 |
CF16 | 1 | MT140-MHV50-C16 | MT140-MHVD50-C16 |
CF40 | 1 | MT140-MHV50-C40 | MT140-MHVD50-C40 |
CF40 | 2 | MT140-MHV50-C40-2 | MT140-MHVD50-C40-2 |
CF40 | 3 | MT140-MHV50-C40-3 | MT140-MHVD50-C40-3 |
CF40 | 4 | MT140-MHV50-C40-4 | / |
KF法兰选型表 |
法兰 | 馈通数量 | 单端MHV50型号 | 双端MHVD50型号 |
KF16 | 1 | MT140-MHV50-K16 | MT140-MHVD50-K16 |
KF40 | 1 | MT140-MHV50-K40 | MT140-MHVD50-K40 |
KF40 | 2 | MT140-MHV50-K40-2 | MT140-MHVD50-K40-2 |
KF40 | 3 | MT140-MHV50-K40-3 | / |
KF40 | 4 | MT140-MHV50-K40-4 | / |
备注：其他法兰及馈通组合请咨询客服 |
焊接版选型表 |
馈通数量 | 单端MHV50型号 | 双端MHVD50型号 |
1 | MT140-MHV50-WV | MT140-MHVD50-WV |
相关配件 |
| MHV50同轴馈通相关配件 | MHVD50同轴馈通相关配件 |
真空端连接器 | MT160-PPOC-2.4
MT160-CRFC-2.4
MT145-CON-SMHV50-VAC | MT145-CON-MHV-VAC |
真空线缆 | MT165-PTFE50同轴线 MT165-KAP50同轴线 MT165-KAPM系列 |
真空端连接器+线缆 | MT145-SMHV50-FX-PTFE50-500-VAC等 | MT145-MHV-MX-PTFE50-500-VAC等 |
大气端连接器 | MT145-CON-MHV-AIR |
大气端连接器+线缆 | MT145-MHV-MX-500-AIR等 |
