SHV20/SHVE20同轴馈通

SHV20系列真空馈通允许大气端提供更安全、更高压的连接，最高电压可达20KV，采用接地屏蔽方式，阻抗匹配不固定，可选标准的SHV20单端馈通或陶瓷部分外露的SHVE20单端馈通。馈通材质为不锈钢、镍及陶瓷，导体直径2.4mm，最大电流15A，温度范围-100~300℃，极限真空<1E-10mbar。CF16法兰可兼容馈通数量为1，CF40法兰最多可兼容馈通的数量为2，可根据需求定制法兰馈通，或选择可焊接版馈通。相关配件可选真空端或大气端的连接器及线缆。

产品特征

SHV20/SHVE20馈通在大气侧提供更安全、更高压的连接，额定电压为20KV。

SHVE20馈通真空侧陶瓷部分露出。

CF16法兰上可焊接1个，CF40法兰上最多可焊接2个。

可选配两端的连接器及线缆。

可根据需求定制法兰和馈通。

产品参数

规格参数
材质	不锈钢，镍，陶瓷
屏蔽类型	接地屏蔽
阻抗匹配	不固定
导体直径Ø	2.4mm
最高电压	20 KV DC
最大电流	15A
温度范围	-100℃~300℃
极限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

产品尺寸

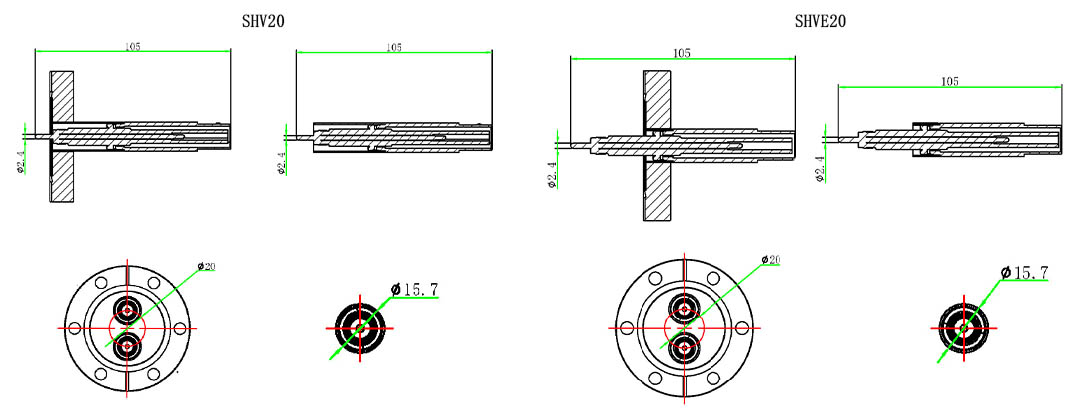

SHV20/SHVE20

CF法兰选型表
法兰	馈通数量	SHV20型号	SHVE20型号
CF16	1	MT140-SHV20-C16	MT140-SHVE20-C16
CF40	1	MT140-SHV20-C40	MT140-SHVE20-C40
CF40	2	MT140-SHV20-C40-2	MT140-SHVE20-C40-2

KF法兰选型表
法兰	馈通数量	SHV20型号	SHVE20型号
KF16	1	MT140-SHV20-K16	MT140-SHVE20-K16
KF40	1	MT140-SHV20-K40	MT140-SHVE20-K40
KF40	2	MT140-SHV20-K40-2	MT140-SHVE20-K40-2
备注：其他法兰及馈通组合请咨询客服

焊接版选型表
馈通数量	SHV20型号	SHVE20型号
1	MT140-SHV20-WV	MT140-SHVE20-WV

相关配件
真空端连接器	MT160-PPOC-2.4
真空线缆	MT165-KAPM系列
大气端连接器	MT145-CON-SHV20-AIR
大气端连接器+线缆	MT145-SHV20-FX-500-AIR等
