高功率7/16同轴馈通

7/16高频高功率同轴馈通双端采用标准7/16接口，接地屏蔽，具有50Ω阻抗匹配。最高频率可达7.5GHz，可承受瞬间电压峰值为4KV（有效值），适用电压<2.7KV@50Hz，最大功率为1.8KW@1GHz，温度范围-20~150℃。推荐使用KF50法兰，也可根据需求定制法兰馈通，或选择可焊接版馈通。相关配件可选真空端或大气端的连接器及线缆。

产品特征

高频高功率同轴馈通。

双端，接地屏蔽。

推荐法兰KF50。

可选配两端的连接器及线缆。

可根据需求定制法兰和馈通。

产品参数

规格参数
屏蔽类型	接地屏蔽
阻抗匹配	50Ω
导体直径Ø	双端，标准7/16接头
最高电压	4KV eff max / <2.7KV @ 50Hz
最大功率	1.8KW at 1 GHz
频率范围	AC to 7.5 GHz
温度范围	-20℃~150℃
漏率	<1×10^-9 Pa·m³/s He

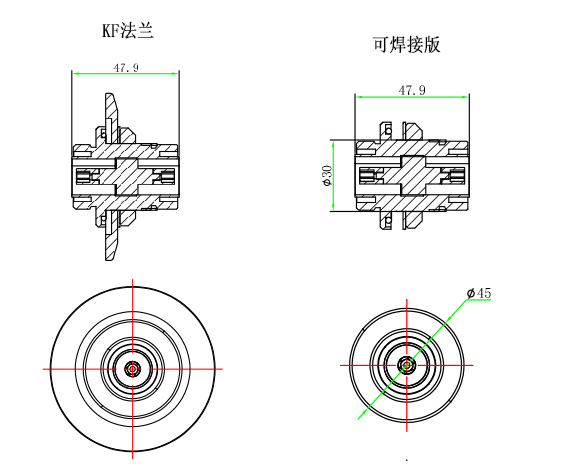

产品尺寸

KF法兰选型表
法兰	馈通数量	型号
KF50	1	MT140-7_16-K50
备注：其他法兰及馈通组合请咨询客服

焊接版选型表
馈通数量	型号
1	MT140-7_16-WV

相关配件
真空端连接器	MT145-CON-7_16-VAC
真空线缆	MT165-RG-393/U (PTFE)
真空端连接器+线缆	MT145-7_16-MX-500-VAC等
大气端连接器	MT145-CON-7_16-AIR
大气端连接器+线缆	MT145-7_16-MX-500-AIR等，可定制
