Type N型同轴馈通

N型同轴馈通具有50Ω阻抗匹配，最高频率为200MHz，大气端为螺纹固定，采用接地屏蔽方式。导体直径2.4mm，最高电压3KV，最大电流5A，温度范围-200~300℃，极限真空<1E-10mbar。CF16法兰可兼容该馈通数量为1，CF40法兰最多可兼容该馈通数量为3，可根据需求定制法兰馈通，或选择可焊接版馈通。相关配件可选馈通真空端或大气端的连接器及线缆。

产品特征

N型馈通大气端螺纹固定。

具有50Ω阻抗匹配，最高频率为200MHz。

CF16法兰上可焊接1个，CF40法兰上最多可焊接3个。

可选配两端的连接器及线缆。

可根据需求定制法兰和馈通。

产品参数

规格参数
屏蔽类型	接地屏蔽
阻抗匹配	50Ω
导体直径Ø	2.4 mm
最高电压	3000V DC
最大电流	5A
频率范围	AC to 200MHz
温度范围	-200℃~300℃
极限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

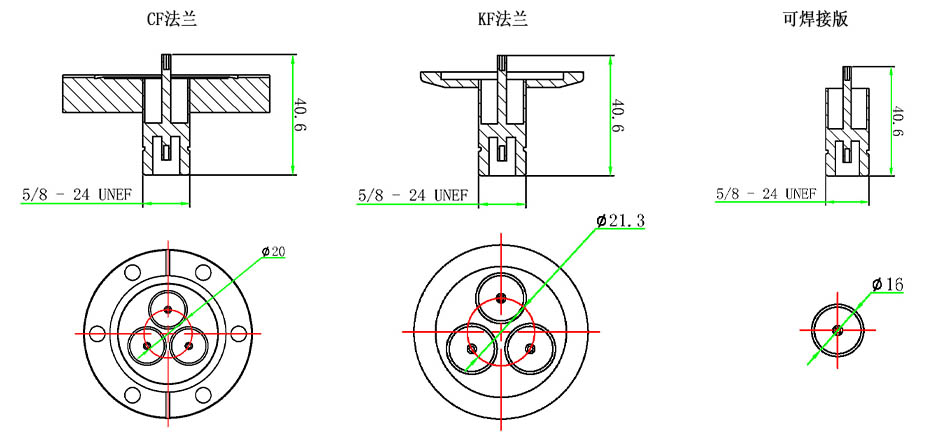

产品尺寸

N型同轴馈通

CF法兰选型表
法兰	馈通数量	型号
CF16	1	MT140-N50-C16
CF40	1	MT140-N50-C40
CF40	2	MT140-N50-C40-2
CF40	3	MT140-N50-C40-3

KF法兰选型表
法兰	馈通数量	型号
KF40	1	MT140-N50-K40
KF40	2	MT140-N50-K40-2
KF40	3	MT140-N50-K40-3
备注：其他法兰及馈通组合请咨询客服

焊接版选型表
馈通数量	型号
1	MT140-N50-WV

相关配件
真空端连接器	MT160-PPOC-2.4
真空线缆	MT165-KAPM系列
大气端连接器	MT145-CON-N-AIR
大气端连接器+线缆	MT145-N-MX-500-AIR等
