MS-HV12K高压真空馈通

MS-HV12KV高压馈通适用于仪器应用场景中所需要的高密度高压信号输入，可兼容超高真空。电极直径1.3mm，可选2/4/7针，引脚标准MIL-C-5015，馈通材质为不锈钢和陶瓷，电极材质为钼。最高电压为12KV，最大电流为7.5A/针，温度范围-200~450℃，极限真空<1E-10mbar。该馈通包含大气端连接器，可选配真空端连接器/插针及真空线缆。可根据需求定制法兰和馈通数量。

产品特征

仪器应用中需求的高密度高压输入。

超高真空兼容材质。

多种针数可选：2/4/7针。

包含大气端连接器，可选配真空端连接器。

可根据需求定制法兰和馈通数量。

产品参数

规格参数
引脚标准	MIL-C-5015
材质	不锈钢、陶瓷
导体材质	钼(Mo)
导体直径Ø	1.3 mm
最高电压	12KV DC
最大电流	每针7.5 A
温度范围	-200℃~450℃
极限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

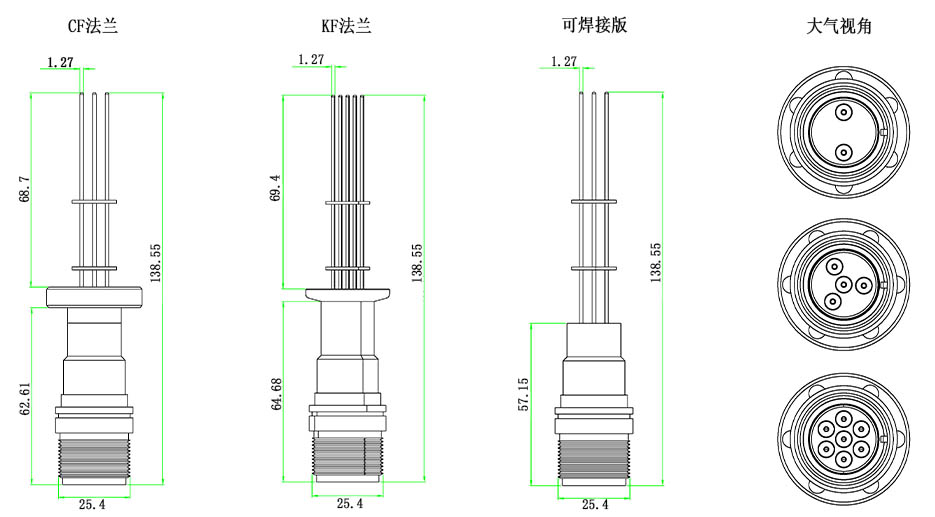

产品尺寸

CF法兰选型表
针数	法兰	型号
2	CF16	MT152-MS13HV12K-2-C16
4	CF16	MT152-MS13HV12K-4-C16
7	CF16	MT152-MS13HV12K-7-C16
2	CF40	MT152-MS13HV12K-2-C40
4	CF40	MT152-MS13HV12K-4-C40
7	CF40	MT152-MS13HV12K-7-C40

KF法兰选型表
针数	法兰	型号
2	KF16	MT152-MS13HV12K-2-K16
4	KF16	MT152-MS13HV12K-4-K16
7	KF16	MT152-MS13HV12K-7-K16
2	KF40	MT152-MS13HV12K-2-K40
4	KF40	MT152-MS13HV12K-4-K40
7	KF40	MT152-MS13HV12K-7-K40
备注：其他法兰及馈通组合请咨询客服

可焊接版选型表
针数	型号
2	MT152-MS13HV12K-2-WV
4	MT152-MS13HV12K-4-WV
7	MT152-MS13HV12K-7-WV

相关配件
大气端连接器	MT152-CON-MS12K-2/4/7-AIR系列
真空端连接器插针	MT160-CRFC-1.3 MT160-PCRC-1.3
真空端连接器+插针	MT153-CON12K-2/4/7
真空线缆	MT165-KAPM系列
