CTS-K型热电偶馈通-3对

CTS系列K型热电偶馈通采用基于MIL-C-26482军用标准设计的电气连接器和K型热电偶电极，可提供稳定的信号传输，可选K型热电偶对数量为3/5/9/16/20。馈通密封材料为玻璃陶瓷，K型热电偶电极材质，电极直径为1.0mm，电压mV量级，电流mA量级，温度范围-200~200℃，极限真空可达1E-10mbar。热电偶对数量为3的馈通，推荐使用CF40法兰，可选单端或双端接口，可咨询定制其他法兰及馈通组合。可选配馈通两端的K型热偶连接器、插针及线缆。

产品特征

CTS类型馈通是基于MIL-C-26482军用标准设计的电气连接器，可提供稳定的信号传输。

CTS系列K型热电偶，采用K型热电偶材料做馈通的pin针。

3/5/9/16/20对K型热电偶可选。

可选配两端K型热电偶连接器及线缆。

可根据需求定制法兰和馈通。

产品参数

规格参数
引脚标准	MIL-C-26482
引脚直径 Ø	1.0 mm
引脚材料	K型热偶材质
密封材料	玻璃陶瓷
电压	mV量级
电流	mA量级
温度范围	-200℃~200℃
极限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

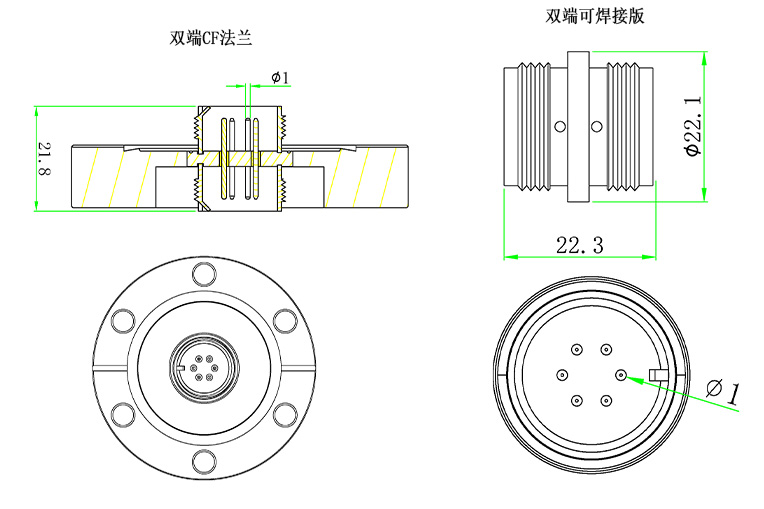

产品尺寸

CTS-K型热电偶馈通

CF/KF法兰选型表
热电偶对数量	法兰	两端类型	组合型K型热电偶型号
3	CF40	双端	MT120-6CTS-DS-C40-GTCK3
	KF40	双端	MT120-6CTS-DS-K40-GTCK3
	CF40	单端	MT120-6CTS-SP-C40-GTCK3
	KF40	单端	MT120-6CTS-SP-K40-GTCK3
备注：其他法兰及馈通的组合请咨询客服

焊接版选型表
热偶对数量	两端类型	组合型K型热偶型号
3	双端	MT120-6CTS-DS-WV-GTCK3
3	单端	MT120-6CTS-SP-WV-GTCK3

相关配件
品名		型号
真空端连接器	双端（连接器+插针+外壳）	MT121-DSCON-6CTS-TCK3-VAC
真空端连接器	单端（连接器+插针）或者仅用插针	MT121-SPCON-6CTS-TCK3-VAC
插针（母针）	正极(+)为铬镍合金(Chromel)	MT105-TCKPF-CR
插针（母针）	负极(-)为镍铝合金(Alumel)	MT105-TCKPF-AL
大气端连接器	含正负极插针	MT121-6CTS-TCK3-AIR
