采用VCR接头的常温流体馈通，可通过气体、水、油等常温流体介质。常用管径为1/4"和1/8"，法兰管道及VCR接头材质均为316不锈钢，温度范围-200~450℃，极限真空<1E-10mbar。不同的法兰和管道数量供选择，可咨询定制法兰尺寸、管道直径及长度等参数，也可选择单管道的标准安装基座馈通。可提供馈通真空端相关配件。
产品特征
可提供真空侧的配件。
多种安装法兰可选。
常用管径是1/4"，1/8"。
接受客户定制。
产品参数
规格参数 |
法兰和管材质 | 316不锈钢 |
VCR接头材质 | 316不锈钢 |
极限真空 | <1×10-10 mbar |
可通过介质 | 如：水、油等常温液体 |
温度范围 | -200℃~450℃ |
漏率 | <1×10-12 Pa·m3/s He |

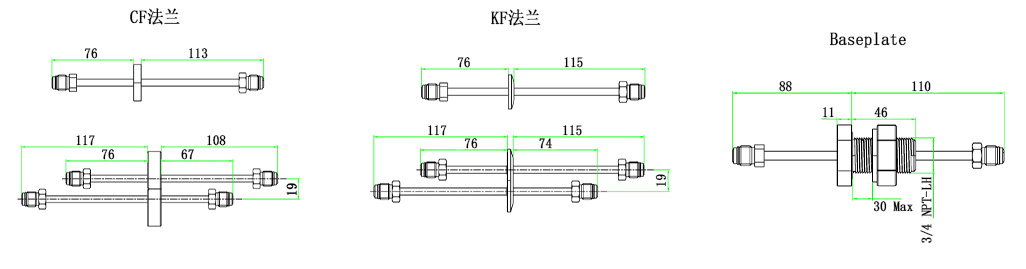

产品尺寸
CF法兰选型表 |
通道数量 | 法兰类型 | 接头类型 | 管径 | 流体馈通型号 |
1 | CF16 | VCR | 1/8" | MT158-LF-1V0125-C16 |
1 | CF16 | VCR | 1/4" | MT158-LF-1V0250-C16 |
1 | CF40 | VCR | 1/8" | MT158-LF-1V0125-C40 |
1 | CF40 | VCR | 1/4" | MT158-LF-1V0250-C40 |
2 | CF40 | VCR | 1/8" | MT158-LF-2V0125-C40 |
2 | CF40 | VCR | 1/4" | MT158-LF-2V0250-C40 |
KF法兰选型表 |
通道数量 | 法兰类型 | 接头类型 | 管径 | 流体馈通型号 |
1 | K16 | VCR | 1/8" | MT158-LF-1V0125-K16 |
1 | K16 | VCR | 1/4" | MT158-LF-1V0250-K16 |
1 | K25 | VCR | 1/8" | MT158-LF-1V0125-K25 |
1 | K25 | VCR | 1/4" | MT158-LF-1V0250-K25 |
1 | K40 | VCR | 1/8" | MT158-LF-1V0125-K40 |
1 | K40 | VCR | 1/4" | MT158-LF-1V0250-K40 |
2 | K40 | VCR | 1/8" | MT158-LF-2V0125-K40 |
2 | K40 | VCR | 1/4" | MT158-LF-2V0250-K40 |
1 | K50 | VCR | 1/8" | MT158-LF-1V0125-K50 |
1 | K50 | VCR | 1/4" | MT158-LF-1V0250-K50 |
2 | K50 | VCR | 1/8" | MT158-LF-2V0125-K50 |
2 | K50 | VCR | 1/4" | MT158-LF-2V0250-K50 |
BP法兰选型表 |
通道数量 | 法兰类型 | 接头类型 | 管径 | 流体馈通型号 |
1 | BP | VCR | 1/8" | MT158-LF-1V0125-BP |
1 | BP | VCR | 1/4" | MT158-LF-1V0250-BP |
备注：可根据顾客需求修改管径、管长、法兰大小等参数。 |
