低温流体馈通-VCR

采用VCR接头的低温流体馈通，可通过低温气体、液氮等低温流体介质。常用管径1/4"，法兰管道及VCR接头材质均为316不锈钢，温度范围-200~450℃，极限真空<1E-10mbar。不同的安装法兰和管道数量供选择，可咨询定制法兰尺寸、管道直径、管道长度等参数，也可选择单管道的标准安装基座馈通。可提供馈通真空端相关配件。

产品特征

可提供真空侧的配件。

多种安装法兰可选。

常用管径是1/4"。

接受客户定制。

产品参数

规格参数

法兰和管材质

316不锈钢

VCR接头材质

316不锈钢

极限真空

<1×10-10  mbar

可通过介质

如：液氮等低温液体

温度范围

-200℃~450℃

漏率

<1×10-12 Pa·m3/s  He

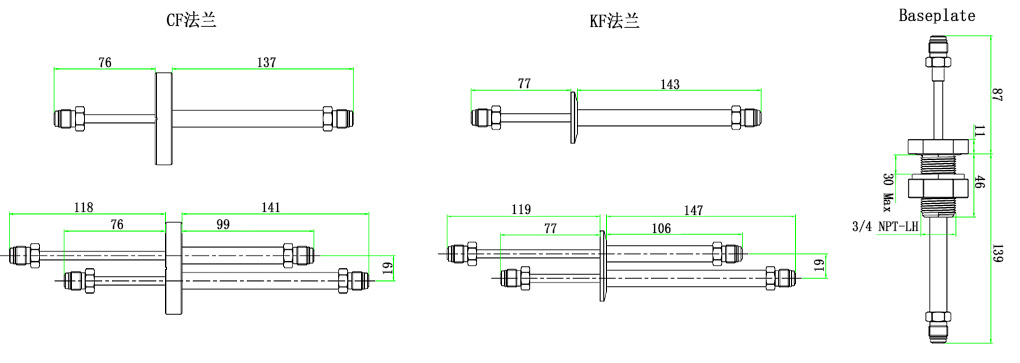

产品尺寸

低温流体馈通

CF法兰选型表

通道数量

法兰类型

接头类型

管径

组合型K型热偶型号

1

CF16

VCR

1/4"

MT158-LN-1V0250-C16

1

CF40

VCR

1/4"

MT158-LN-1V0250-C40

2

CF40

VCR

1/4"

MT158-LN-2V0250-C40


KF法兰选型表

通道数量

法兰类型

接头类型

管径

组合型K型热偶型号

1

K16

VCR

1/4"

MT158-LN-1V0250-K16

1

K25

VCR

1/4"

MT158-LN-1V0250-K25

1

K40

VCR

1/4"

MT158-LN-1V0250-K40

2

K40

VCR

1/4"

MT158-LN-2V0250-K40

1

K50

VCR

1/4"

MT158-LN-1V0250-K50

2

K50

VCR

1/4"

MT158-LN-2V0250-K50


BP法兰选型表

通道数量

法兰类型

接头类型

管径

组合型K型热偶型号

1

BP

VCR

1/4"

MT158-LN-1V0250-BP

备注：可根据顾客需求修改管径、管长、法兰大小等参数。
