Allectra CM圆形微型真空馈通/双列直插式馈通Feedthroughs

本站所有Allectra产品型号齐全,如未找到您所需要的产品,请联系我们15301310116(微信同号)

Allectra CM圆形微型真空馈通/双列直插式馈通,圆微型真空馈通-CM Feedthrough,是指在有限空间内可提供大量信号传输路径的真空馈通。基于DIN连接头的尺寸,我司提供6针/12针/19针三种型号。可兼容法兰为CF16或KF25。其中6针版,专为通过大电流设计。
大气端接头带有金属螺母的旋盖,可以直接和CM馈通耦合在一起,既起到固定的作用,同时形成完整的屏蔽效果。

CM圆形微型真空馈通淘宝购买

真空端接头包括PEEK转接头和插针,可选配金属屏蔽外壳套件。

表1:CM Feedthrough的基本性能参数

表1:CM Feedthrough的基本性能参数

图一:CM真空馈通全套配置(大气端接头、真空馈通、带金属屏蔽壳的真空端接头和真空线缆)

图一:CM真空馈通全套配置(大气端接头、真空馈通、带金属屏蔽壳的真空端接头和真空线缆)

图二:6针/12针/19针尺寸图

图二:6针/12针/19针尺寸图

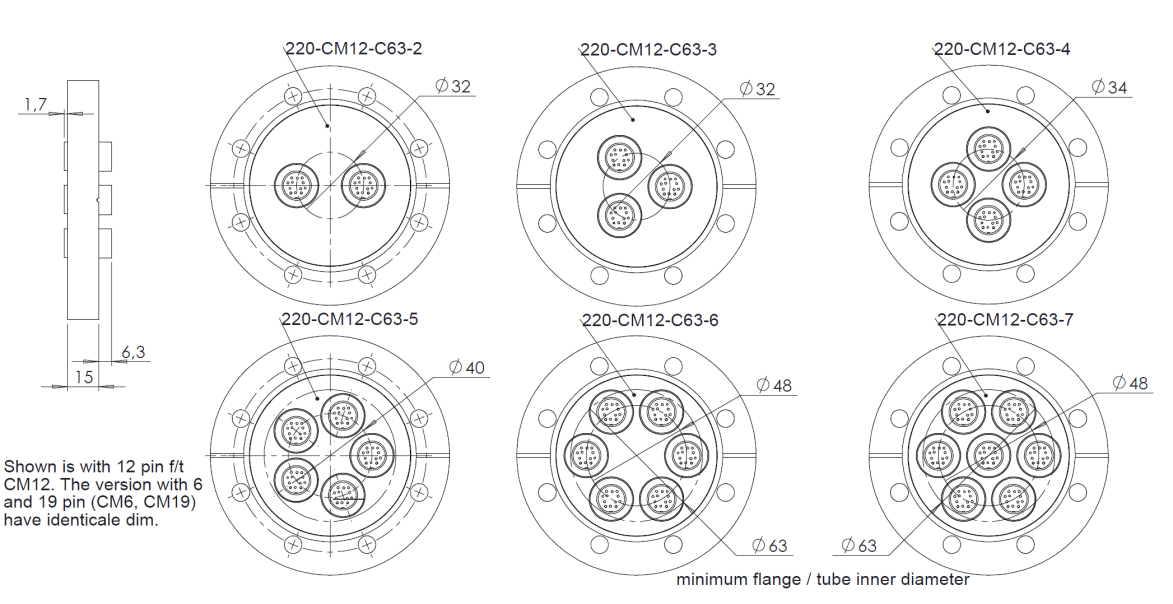

图三:CMX-C63-X(CF63法兰不同数量CM真空馈通布局图)

图三:CMX-C63-X(CF63法兰不同数量CM真空馈通布局图)

其中,6针/12针/19针具有相同的外观尺寸,只是内部插针的数量和密度有差别。图三为CF63法兰配置不同数量的CM真空馈通的布局图,用户可以根据实验需要选取合适数量的馈通。

产品特点
圆微型真空馈通-CM Feedthrough,是指在有限空间内可提供大量信号传输路径的真空馈通。基于DIN连接头的尺寸,我司提供6针/12针/19针三种型号。可兼容法兰为CF16或KF25。其中6针版,专为通过大电流设计。
大气端接头带有金属螺母的旋盖,可以直接和CM馈通耦合在一起,既起到固定的作用,同时形成完整的屏蔽效果。
真空端接头包括PEEK转接头和插针,可选配金属屏蔽外壳套件。


以上就是北京麦迪森科技有限公司小编介绍的Allectra CM圆形微型真空馈通/双列直插式馈通Feedthroughs,Allectra产品型号齐全,如您需要采购,欢迎联系我们15301310116。(微信同号)
