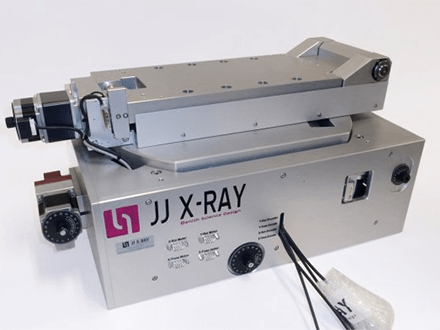

JJ X-Ray  5轴对准位移台 POSITIONING（5 AXIS ALIGNMENT STAGE）使其成为光学系统对准的理想选择，例如复合折射透镜 (CRL) 系统。5轴是指自由度，即俯仰角、偏航角、X、Y和Z轴（光路）。

该平台具有三 (3)个子平台，即底部（Z 轴）、中间（X 轴、Y 轴和偏航）和顶部（俯仰）。这些子平台通常组装成一个集合，但它们是独立的子平台，可以根据客户的要求分开。

Z 轴位于舞台的底部。它的行程范围，适合沿光束方向调整仪器的位置。X 轴、Y 轴和偏航位于 Z 轴平台的顶部。顶层是俯仰对齐平台，直接安装在沿 X 轴、Y 轴和偏航移动的板上。

本站产品型号齐全，如本页面您未找到需要的产品，请直接联系客服15301310116（微信同号）设计特点：

俯仰角、偏航角、X、Y 和 Z 轴

负载高达 300 公斤

自定义安装选项

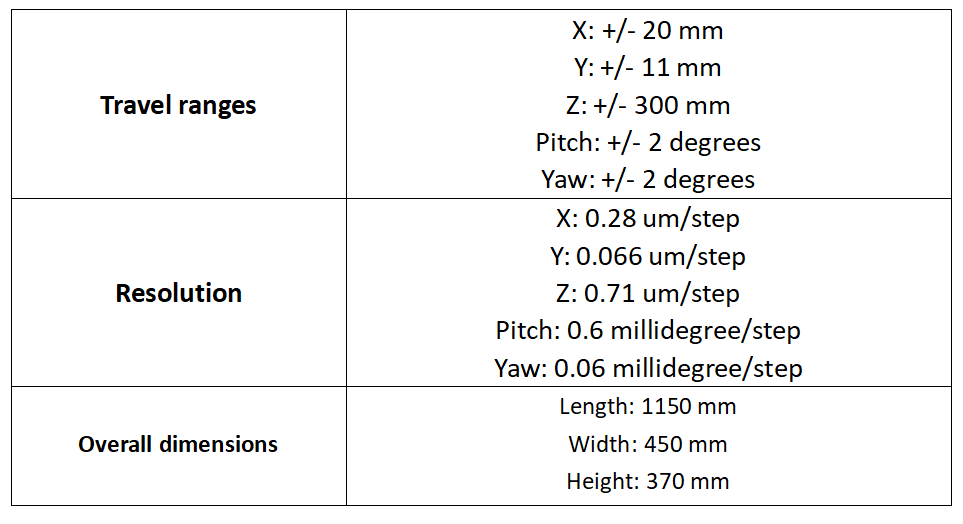

技术参数

JJ X-Ray  5轴对准位移台 POSITIONING
