今天介绍两类特殊的Sub-D真空馈通。

一、O圈密封的真空馈通

这是一种基于标准基板的O圈密封法兰，法兰尺寸可以容纳1个9针-50针（标准版、高电流版等）任意真空馈通。所以在馈通法兰不变的情况下（相应的真空系统法兰也不变），根据实际应用需要灵活选择针数。

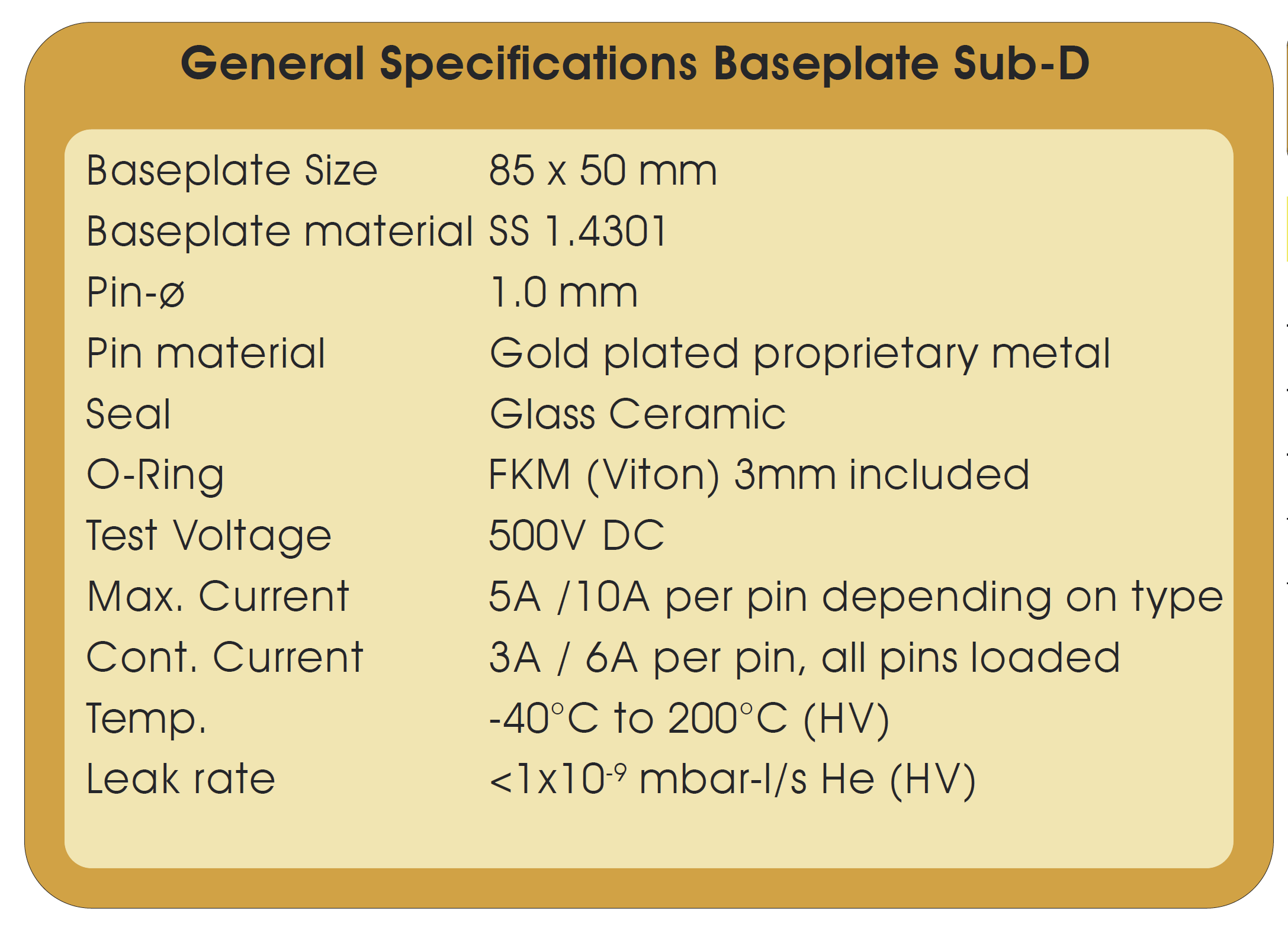

图一：基板Sub-D真空馈通的技术指标

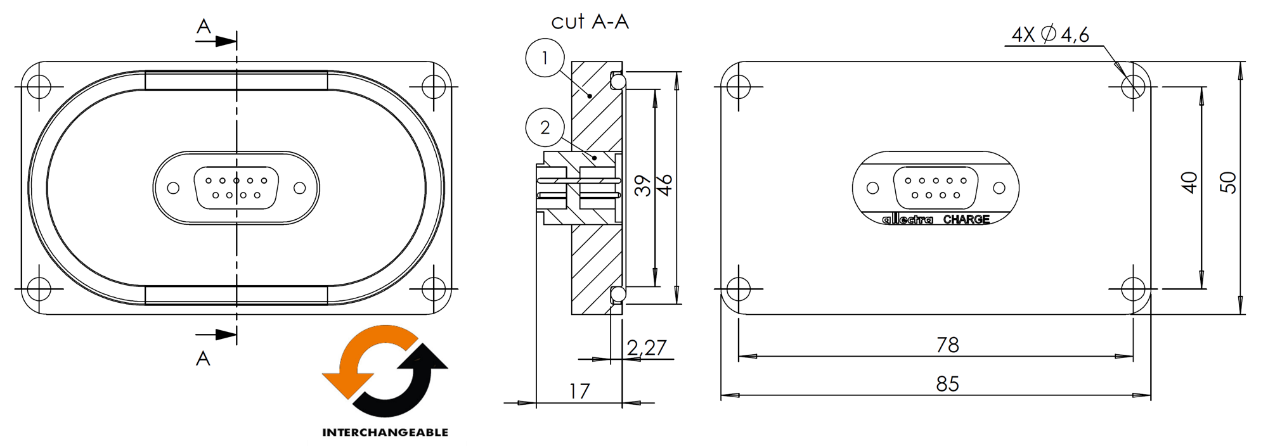

图二：基板Sub-D真空馈通的尺寸。法兰为标准尺寸，内部真空馈通根据实际需要配置（9针-50针）

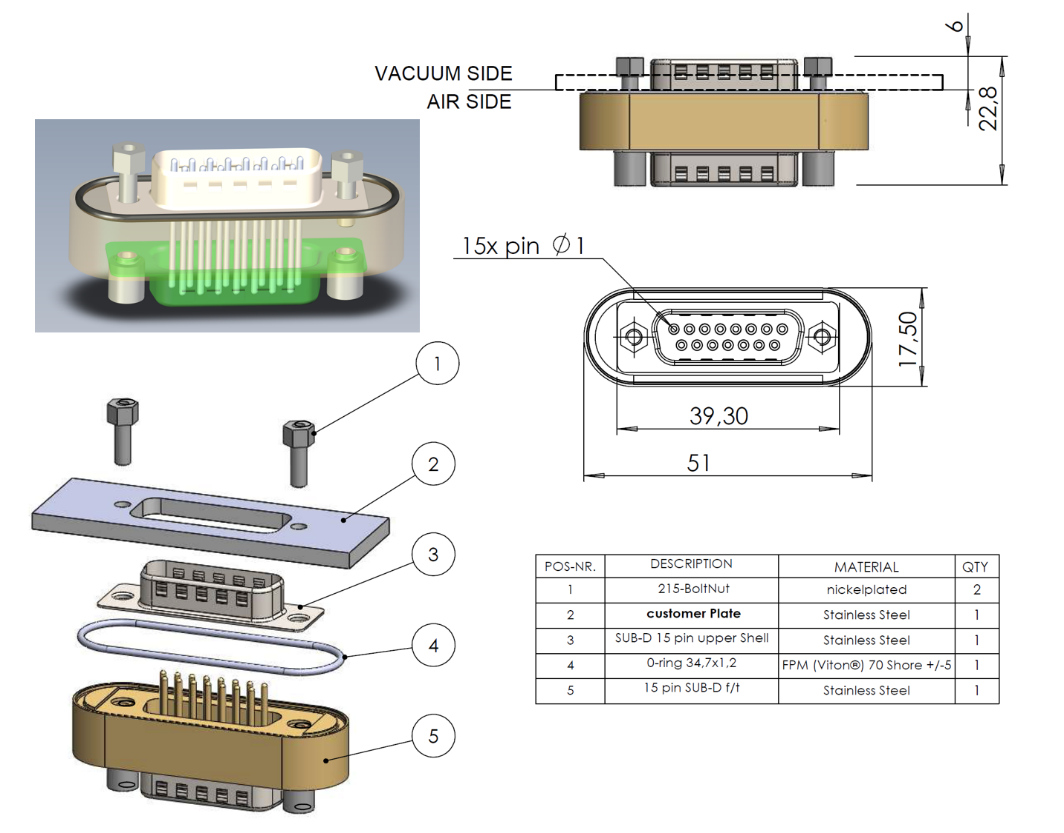

‍图三：基于基板Sub-D真空馈通的变换应用

‍

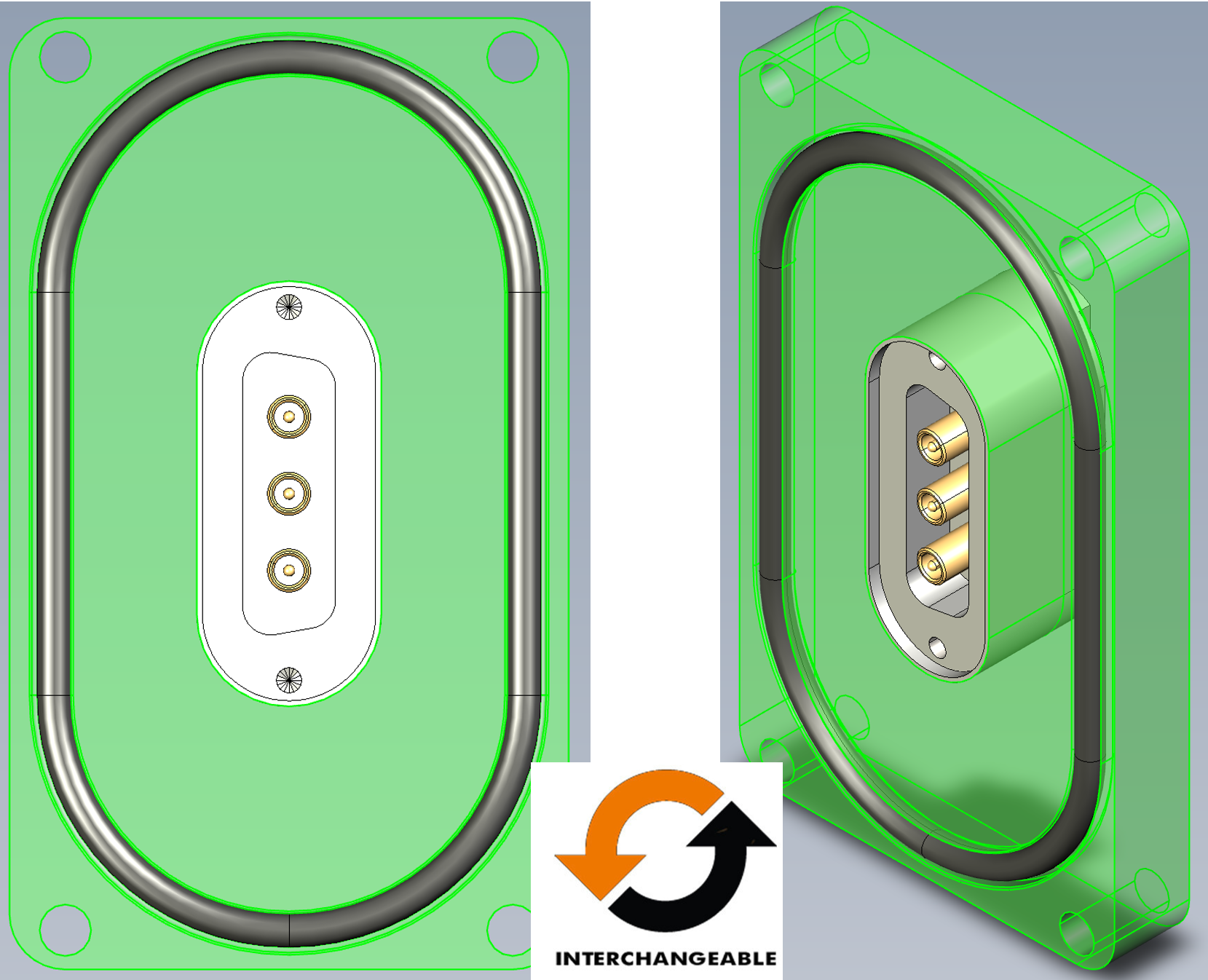

图四：基于基板用1个3同轴浮动屏蔽真空馈通代替Sub-D真空馈通

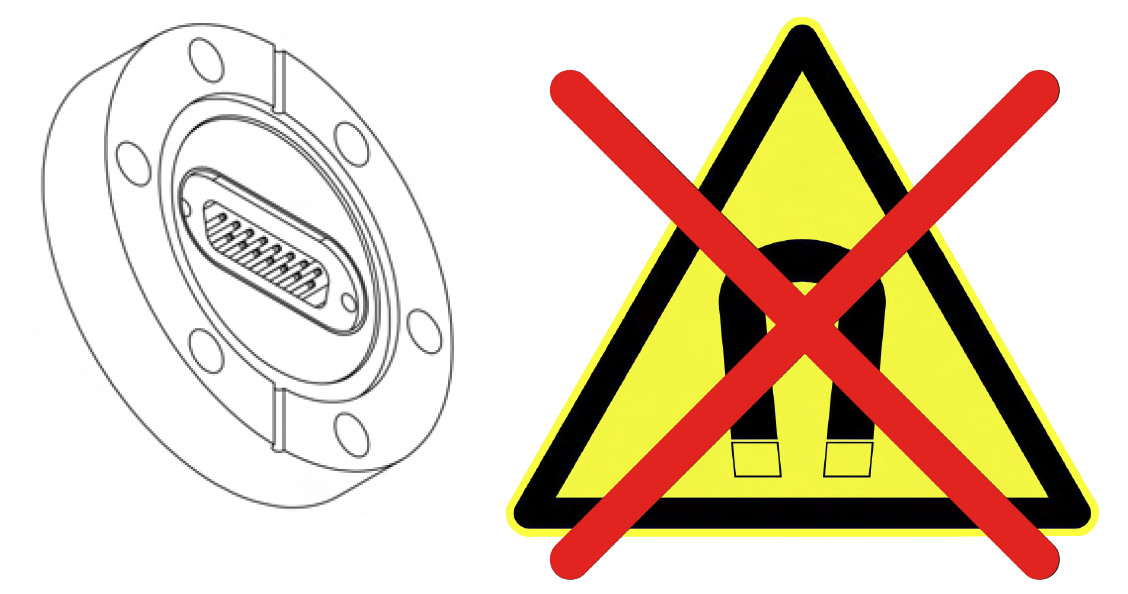

二、无磁Sub-D真空馈通

‍

标准的Sub-D真空馈通有微弱的磁性。在某些应用中，我们提供采用316LN材质的法兰，磁导率μ<1.008。

‍

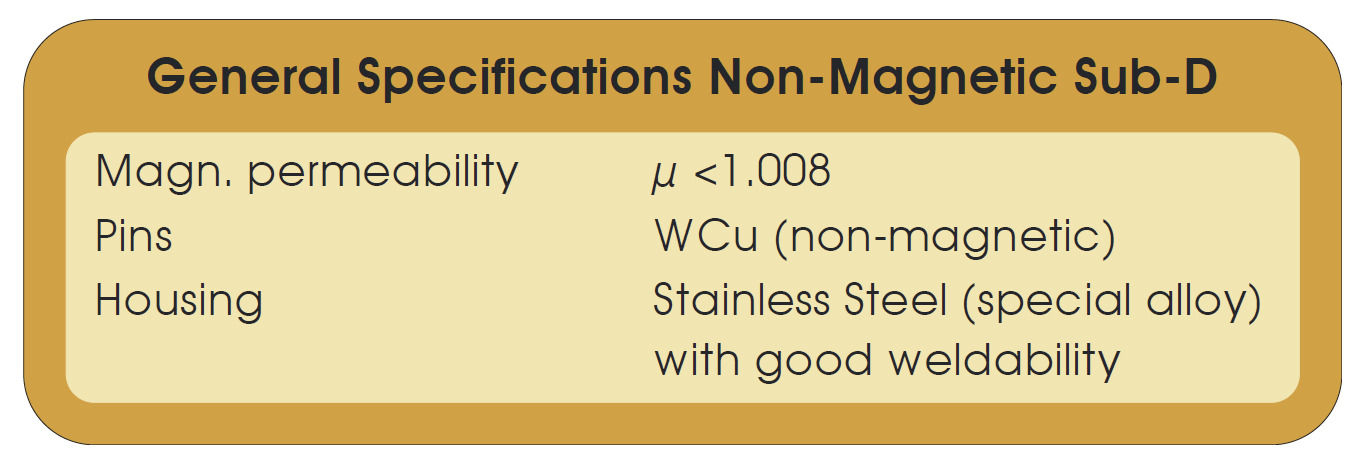

图五：316LN不锈钢材质无磁Sub-D真空馈通

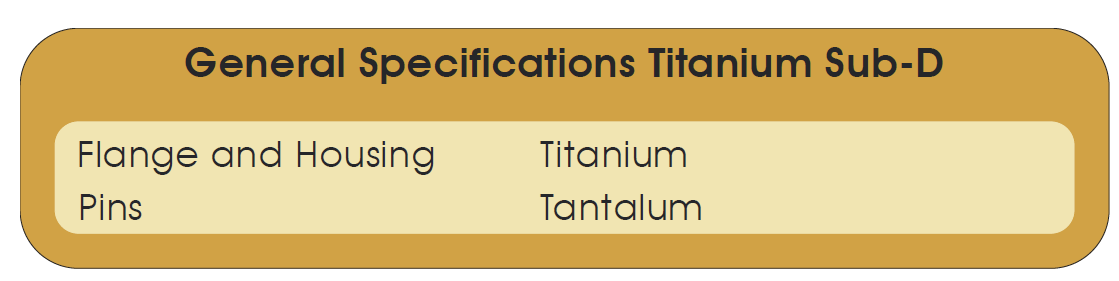

同时，我们也提供钛金属材质的法兰，其真空馈通的插针采用钽金属制成。

‍
