今天介绍Allectra Sub-D标准真空接头和插针，首先我们看下图，其示意了常见真空馈通的，内外信号或功率传输方式。

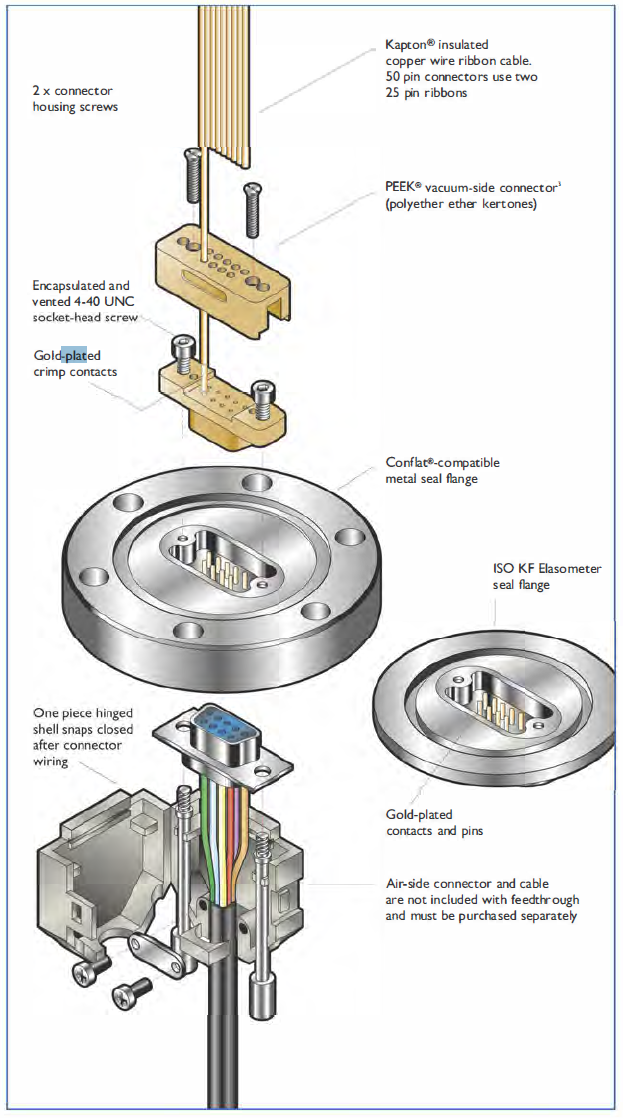

图一：真空馈通的总体示意图

下面我们具体介绍标准Sub-D接头。

一、Sub-D超高真空连接头

‍

图二：PEEK超高真空连接头的技术指标

‍

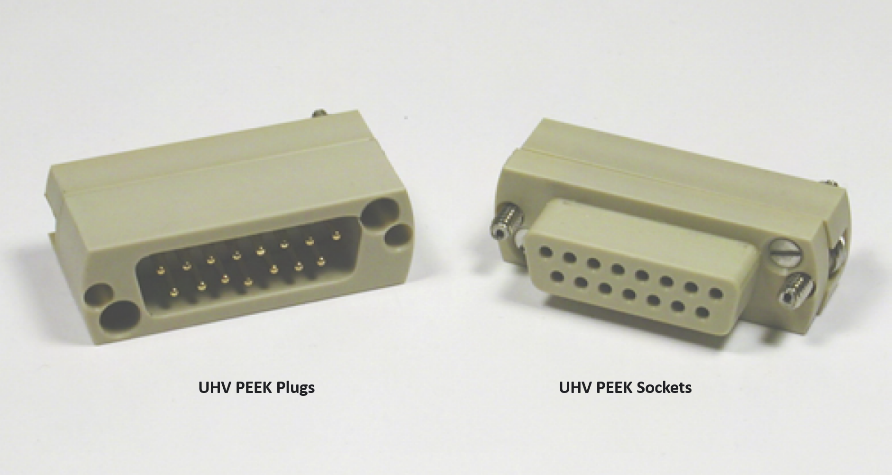

图三：PEEK超高真空连接头|母连接头（Sockets），公连接头（Plugs）

陶瓷材料具有超低的放气率，不吸收水分子，应用温区大（cryo temperatures up to 300°C）。也是常用的超高真空连接头。

‍

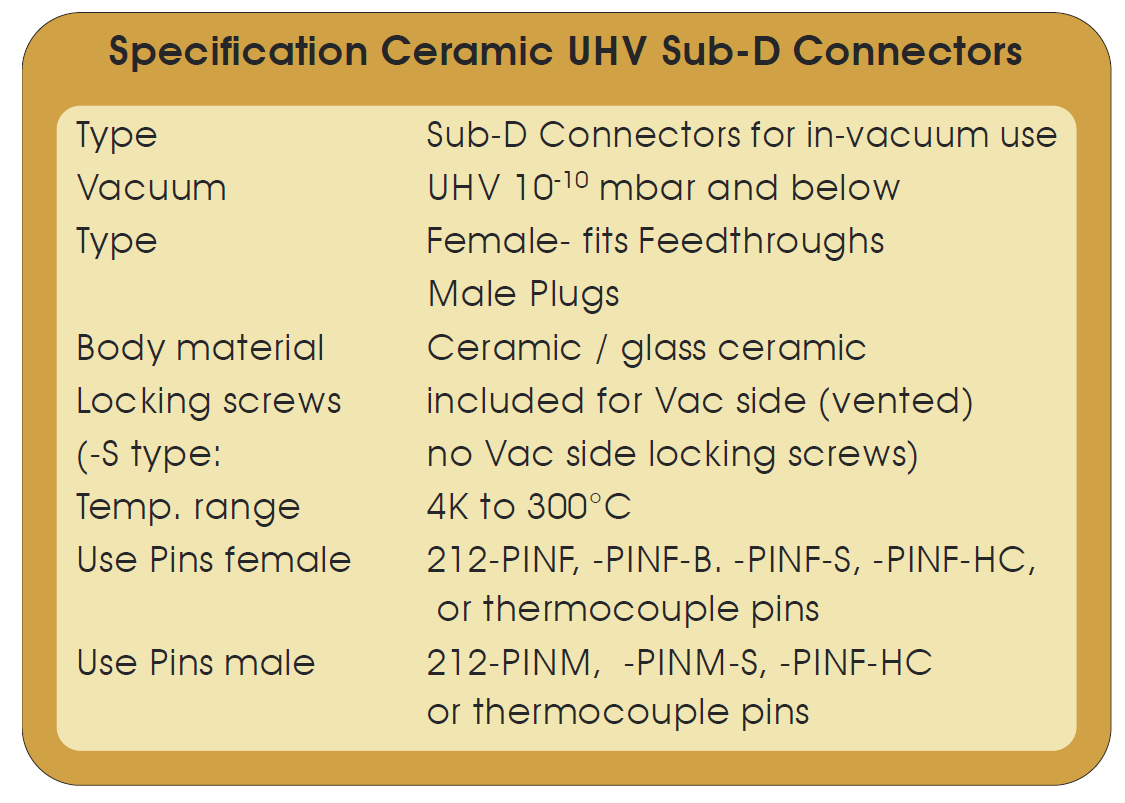

图四：陶瓷材料超高真空连接头的技术指标

二、Sub-D高真空连接头

‍

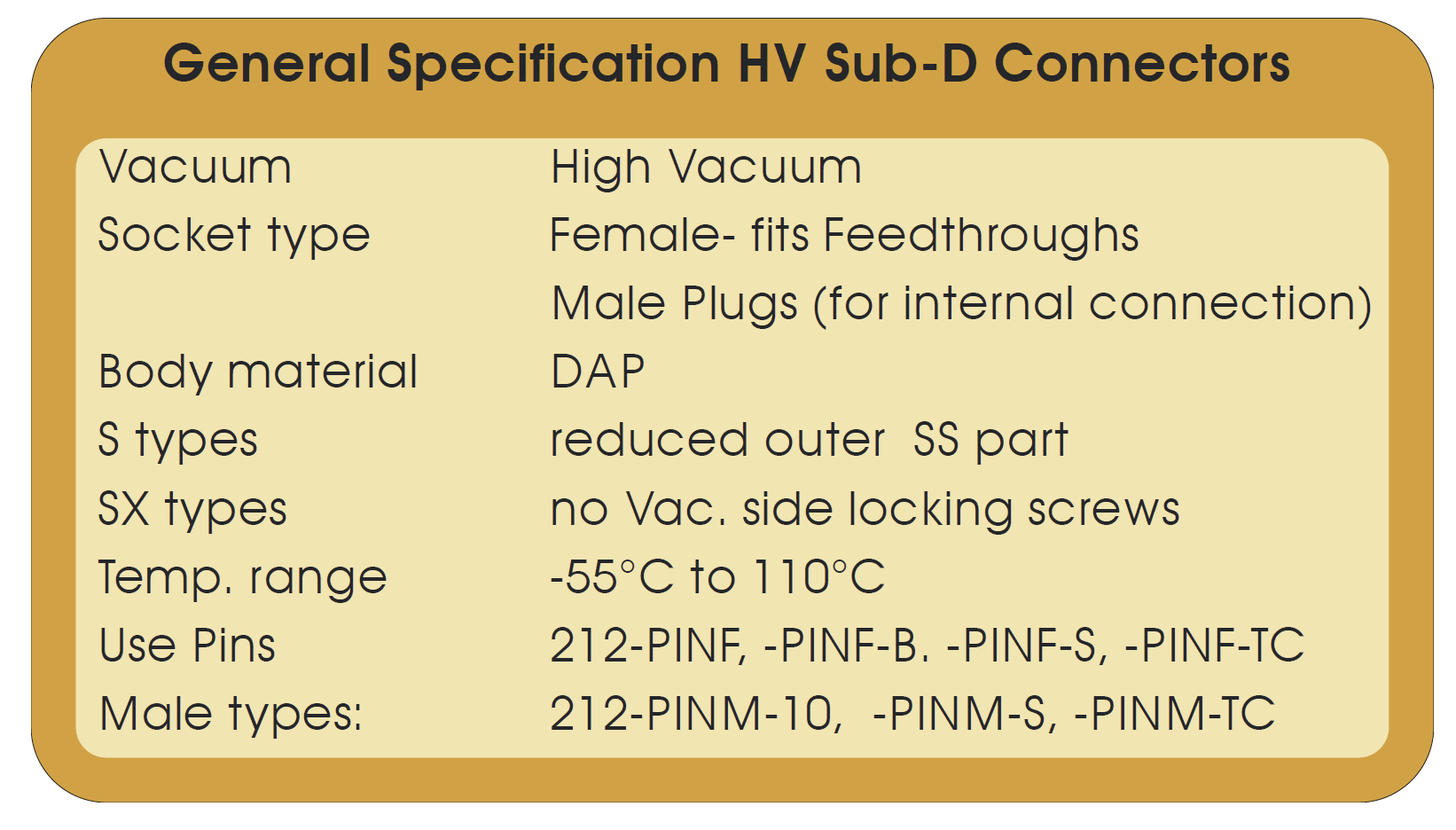

图五：高真空连接头的技术指标

‍‍

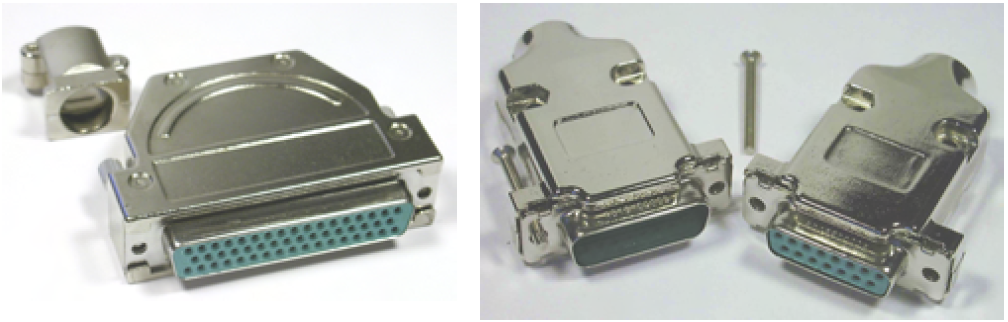

图六：常见的带屏蔽壳的高真空连接头

‍

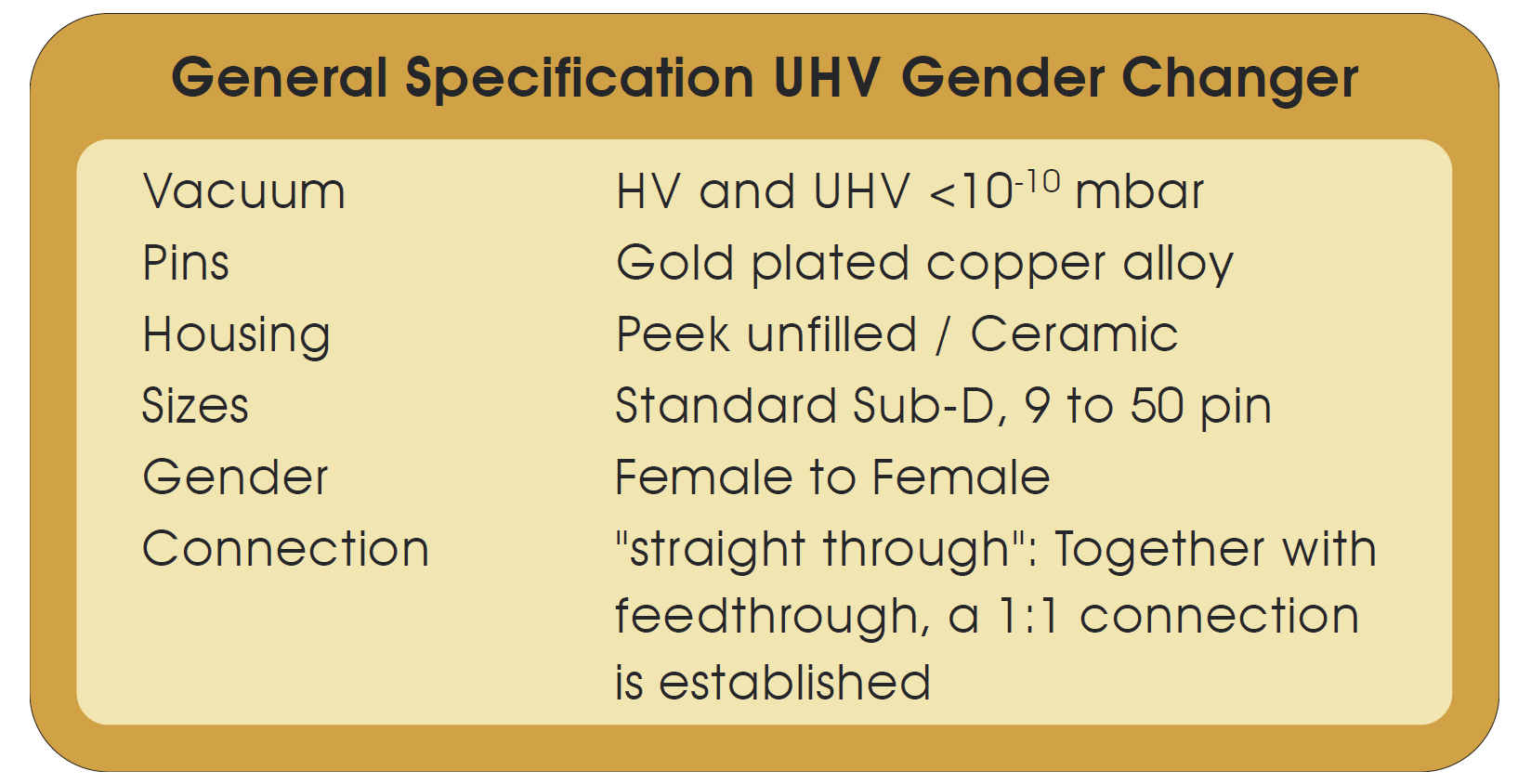

图七：真空端转换连接头的技术指标

‍

图八：大气端转换连接头的‍技术指标

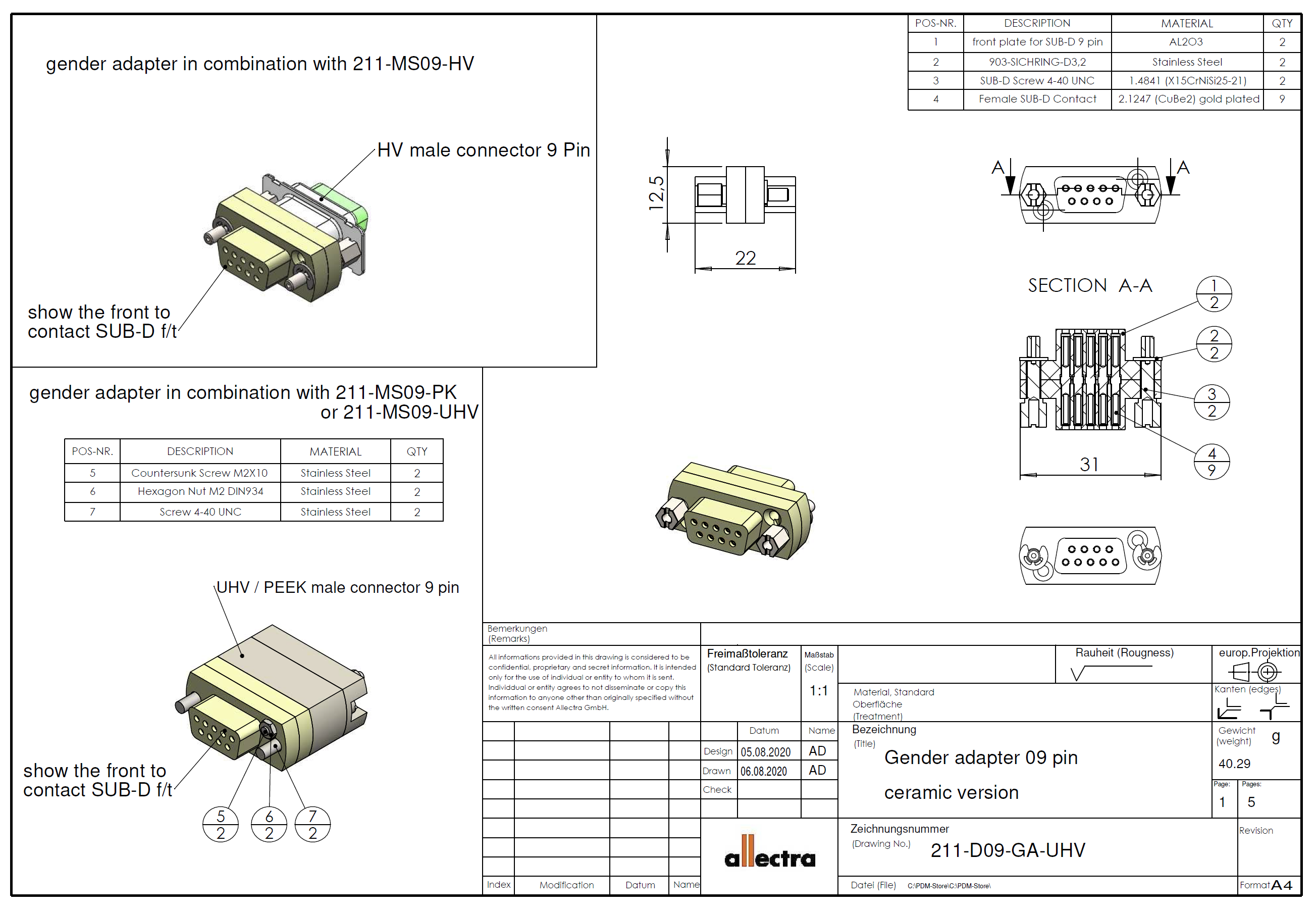

图九：9针真空转换连接头和应用连接方法

四、Sub-D压接插针

1、 Sub-D压接插针-母头插针

• Small versions for wires down to 0.08mm ø

• Basic versions without additional Stainless Steel outer

• High Current versions for wires up to 1.3mm ø

• Pins for use without housings

• Zero-magnetic pins and Ni-plated pins

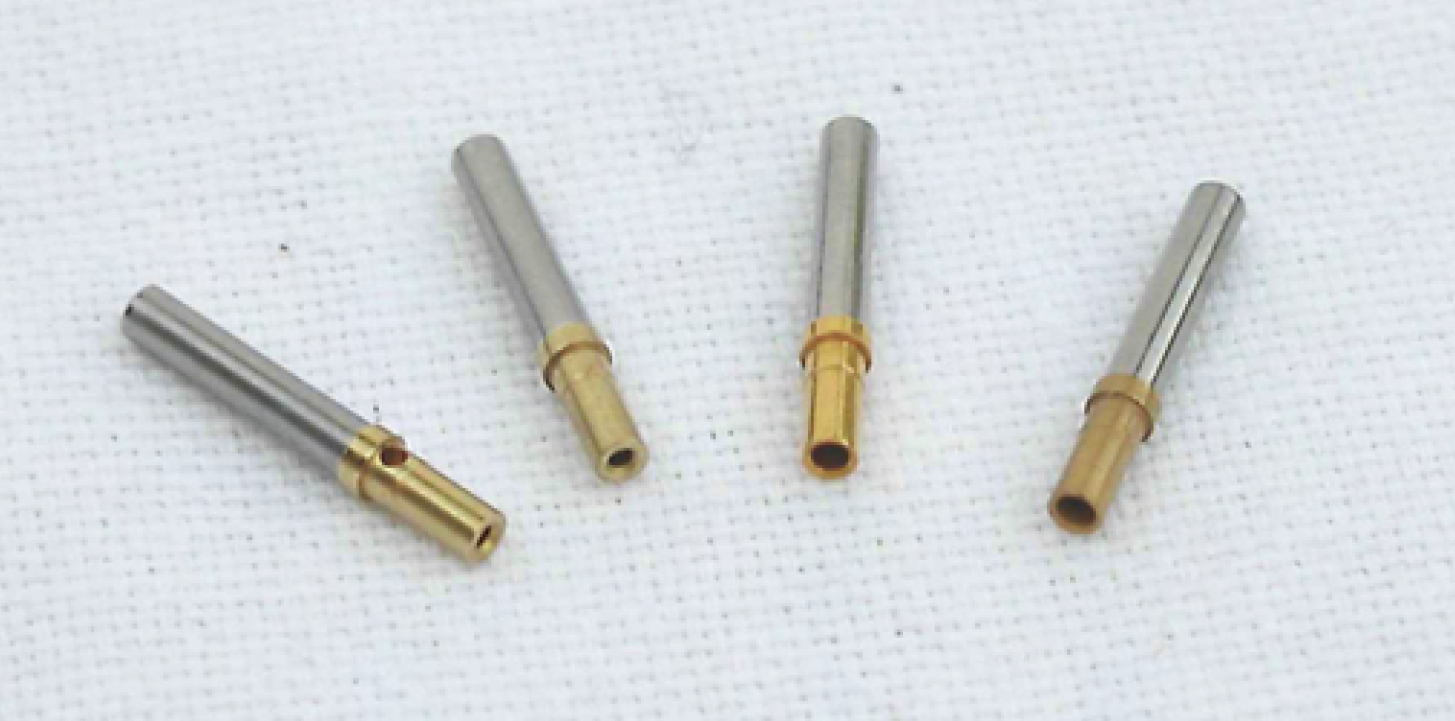

图十：Sub-D压接插针-母头插针

‍

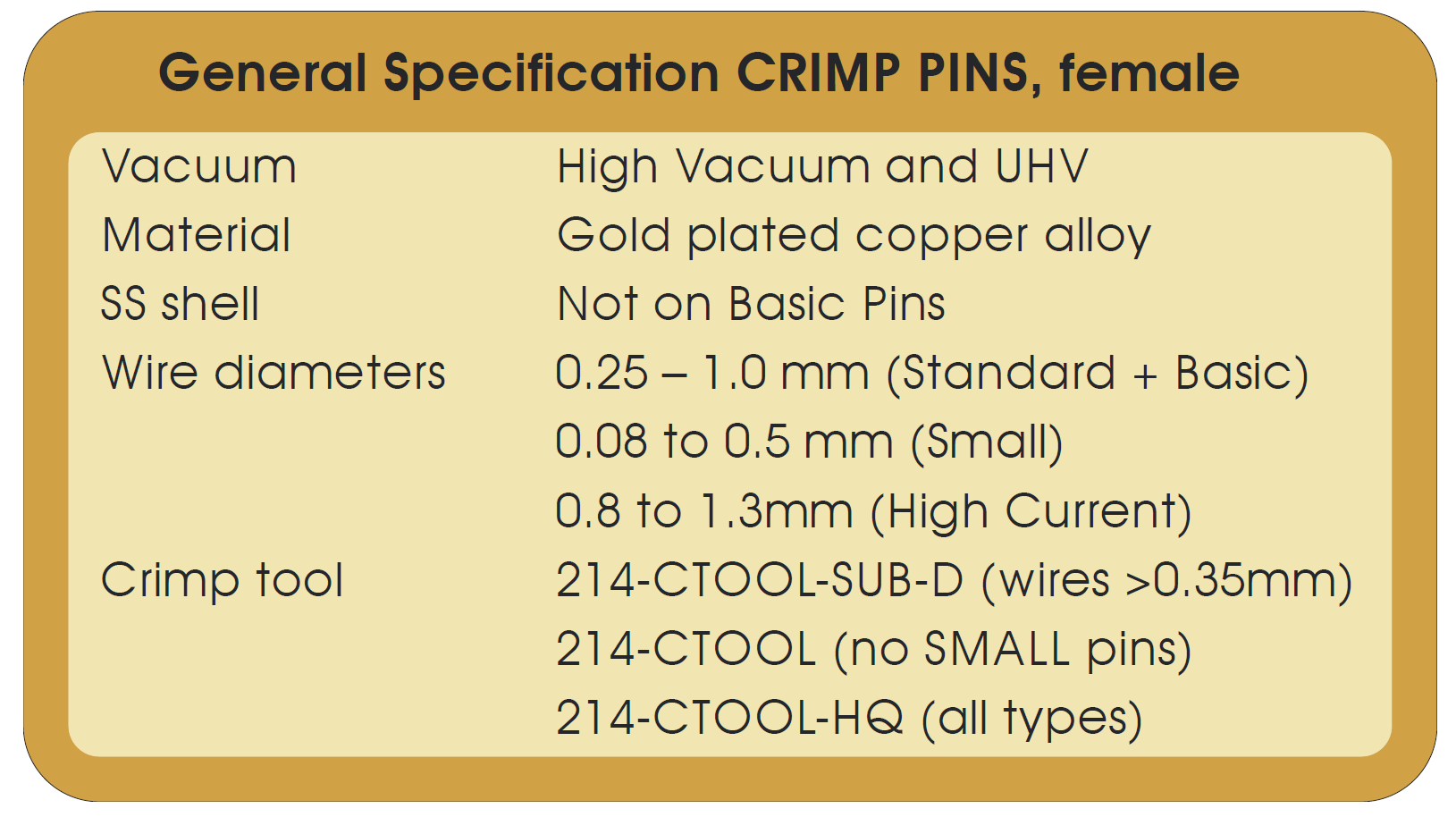

图十一：Sub-D压接插针-母头插针技术指标

2、Sub-D压接插针-公头插针

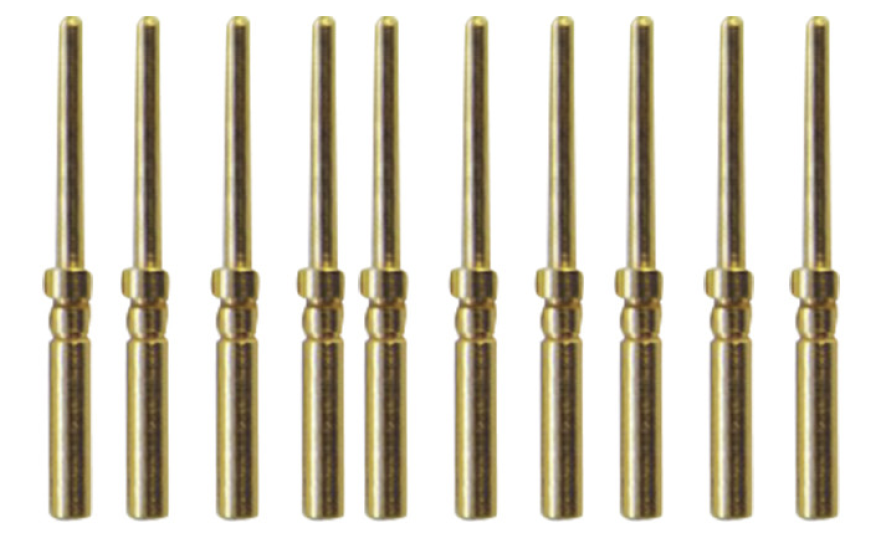

图十二：Sub-D压接插针-公头插针

‍

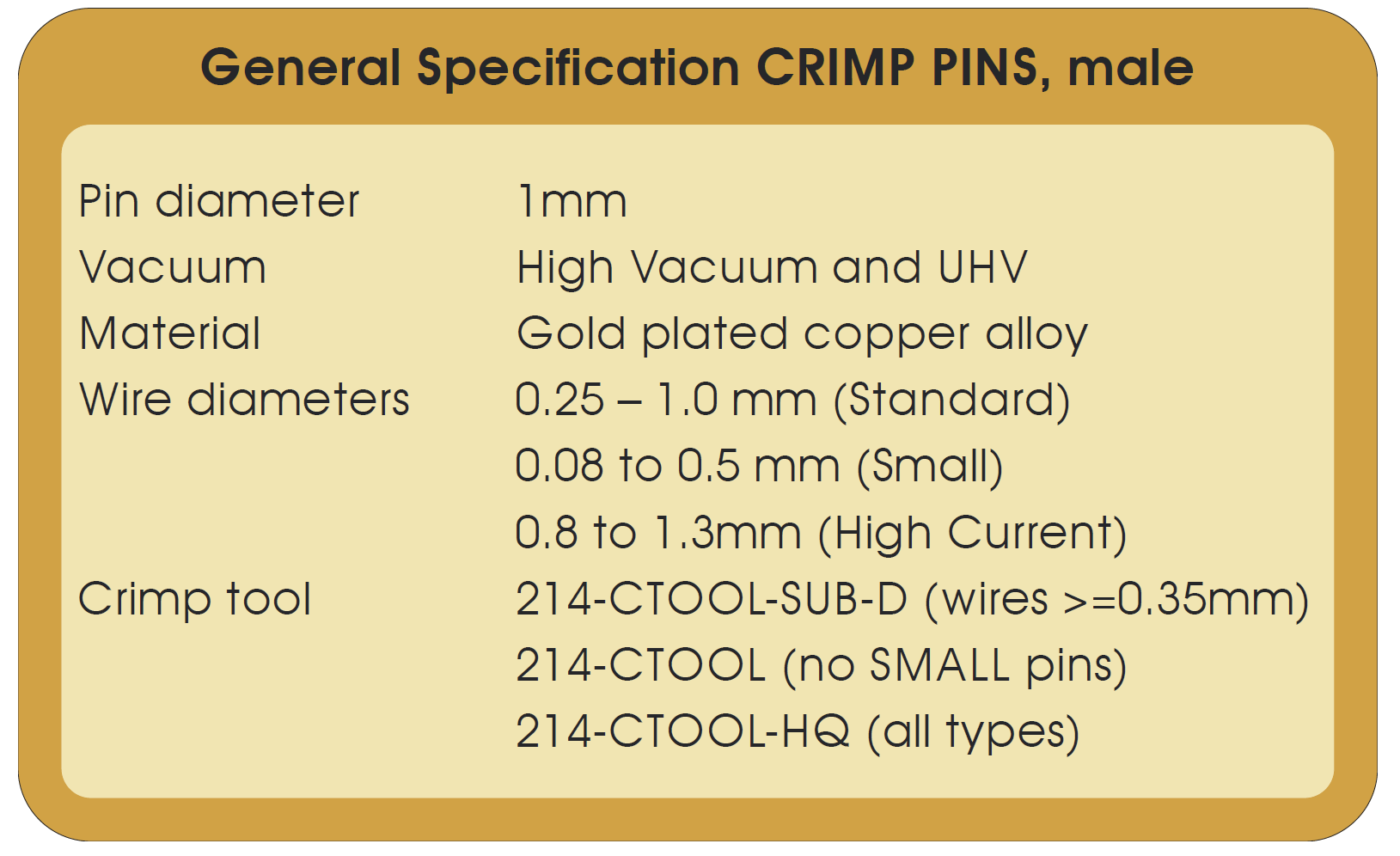

图十三：Sub-D压接插针-公头插针技术指标
