Allectra圆形微型真空馈通接头和线缆
* 来源 : 真空馈通 * 作者 : 真空馈通 * 发表时间 : 2021-07-20 * 浏览 : 431

本站Allectra产品型号齐全,如未找到您所需要的产品,请联系我们15301310116(微信同号)

Allectra圆形微型CM系列提供大气端和真空端的插座接头,如下:

  • 圆形微型CM接头

  • 圆形微型CM真空内快接头

  • 圆形微型CM线缆


一、圆形微型CM接头

  • PEEK材料真空端接头:6针/12针/19针

  • 不锈钢真空端屏蔽壳

  • 大气端接头:6针/12针/19针

  • 大气端90度转角接头

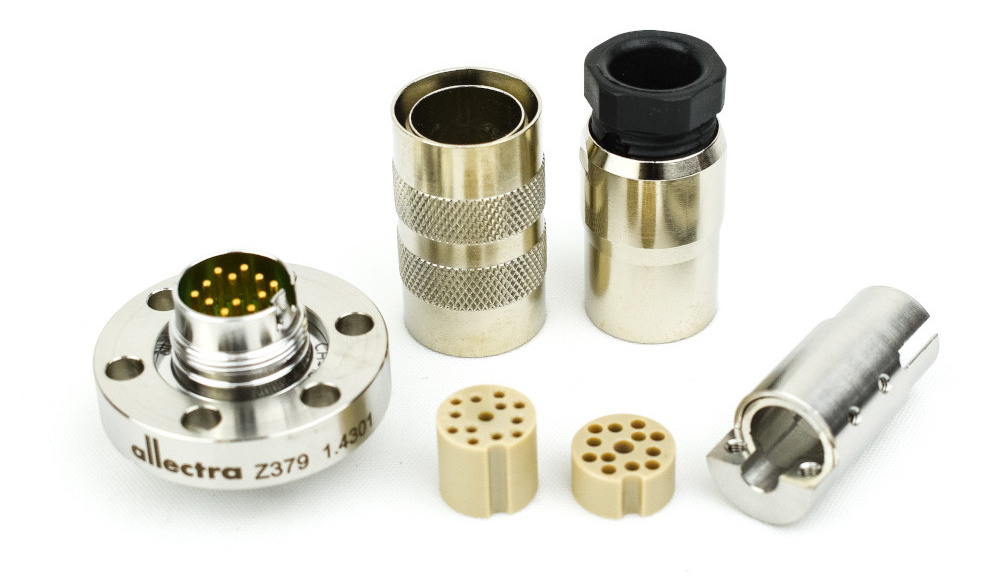

CF16法兰真空馈通的全套配置

图一:CF16法兰真空馈通的全套配置(图示12针,真空端接头未装配)

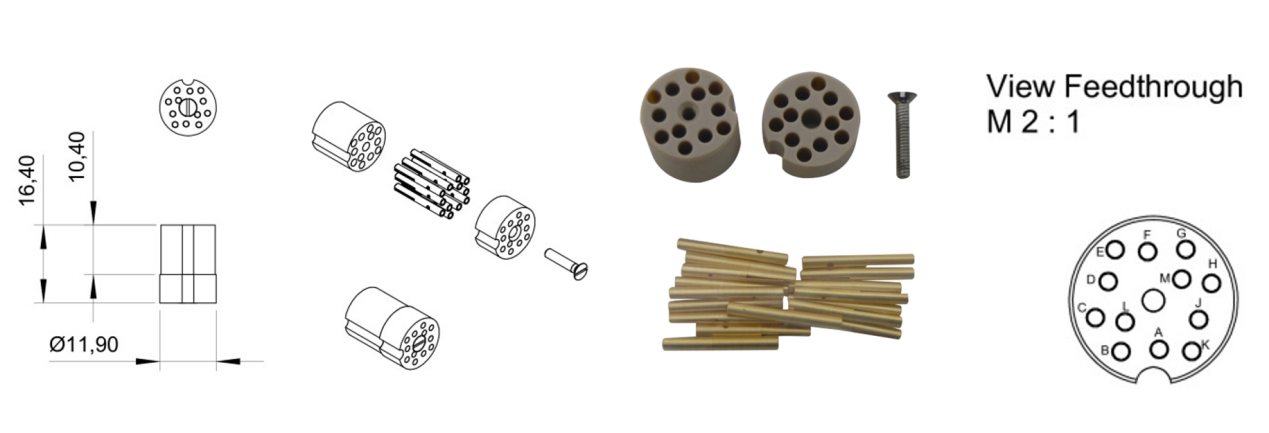

12针真空端接头

图二:12针真空端接头(尺寸、装配方式、配件)

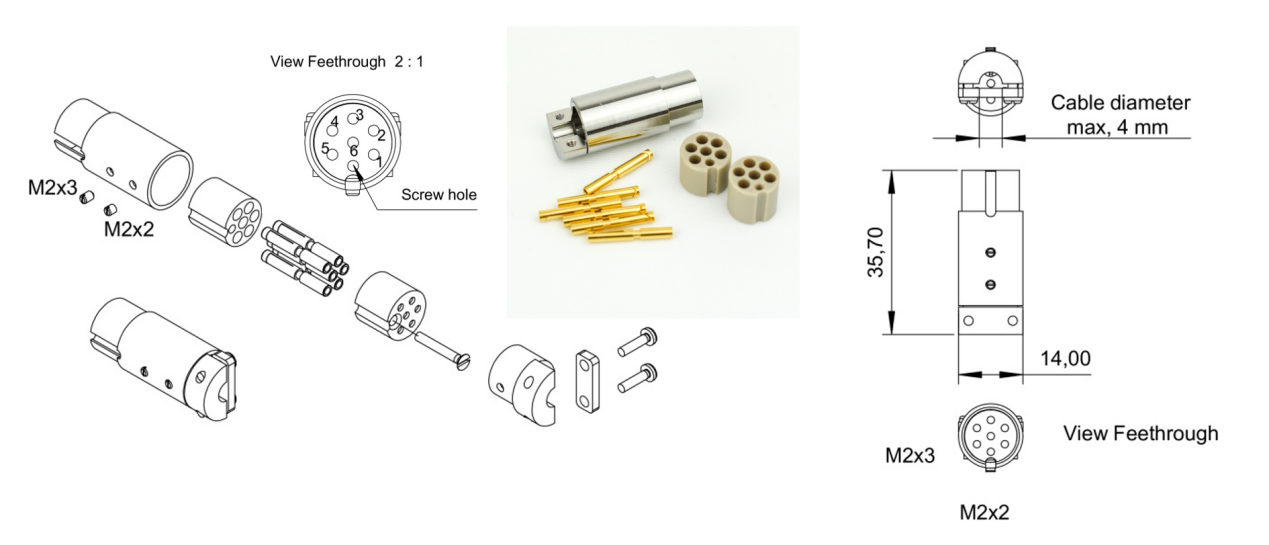

6针真空端接头安装方式(含金属屏蔽壳)

图三:6针真空端接头安装方式(含金属屏蔽壳)

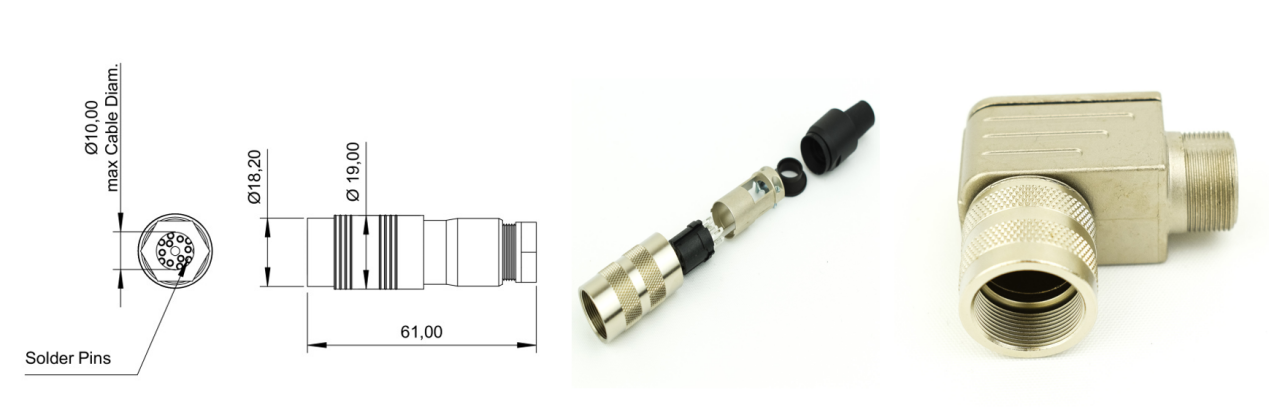

大气端接头

图四:大气端接头

二、圆形微型CM真空内快接头

我司提供6针真空内快接头,可以方便进行真空内线缆的转接,快速插拔,线缆延长,以及仪器连接等功能。

整套接头包括:公头、母头和插针。

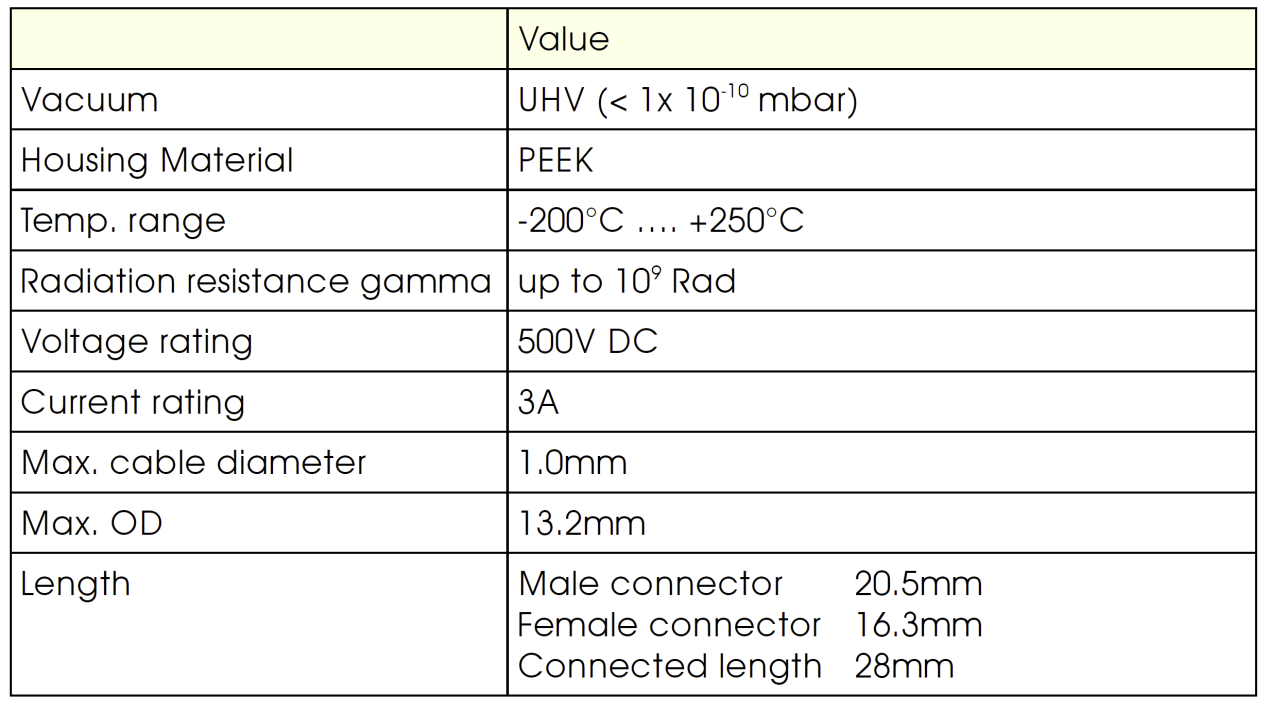

CM真空内快接头基本性能参数

表1:CM真空内快接头基本性能参数

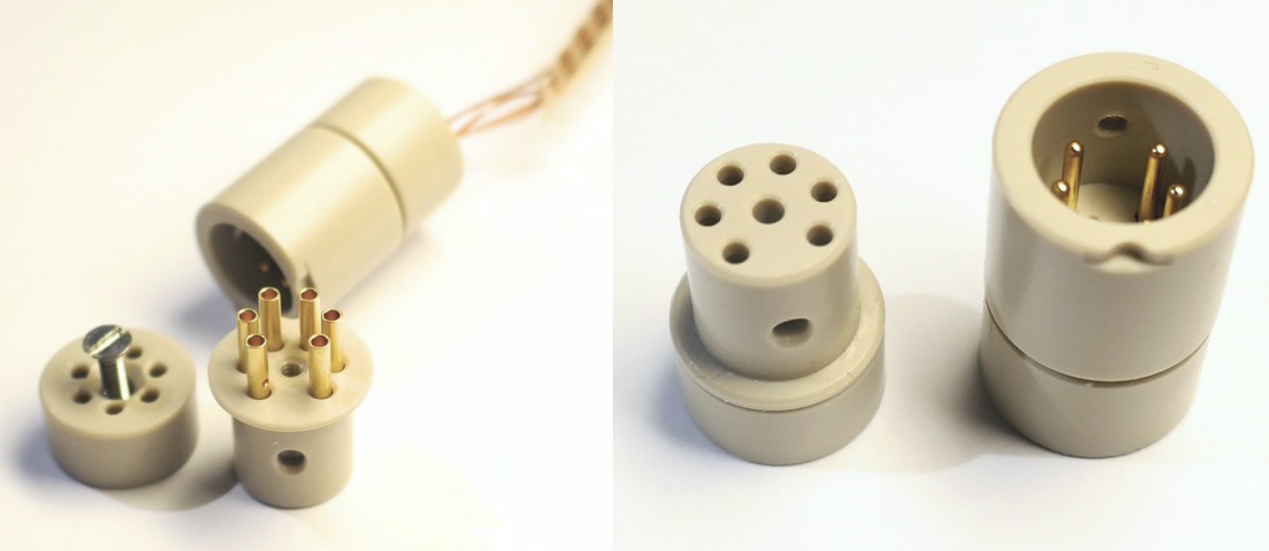

CM真空内快接头实物图

图五:CM真空内快接头实物图

三、圆形微型CM线缆

CM真空馈通线缆采用Kapton绝缘,通常为KAPM系列真空线缆的组合(如6根KAPM线缆或者12根KAPM线缆),如图七。线缆长度可以定制。

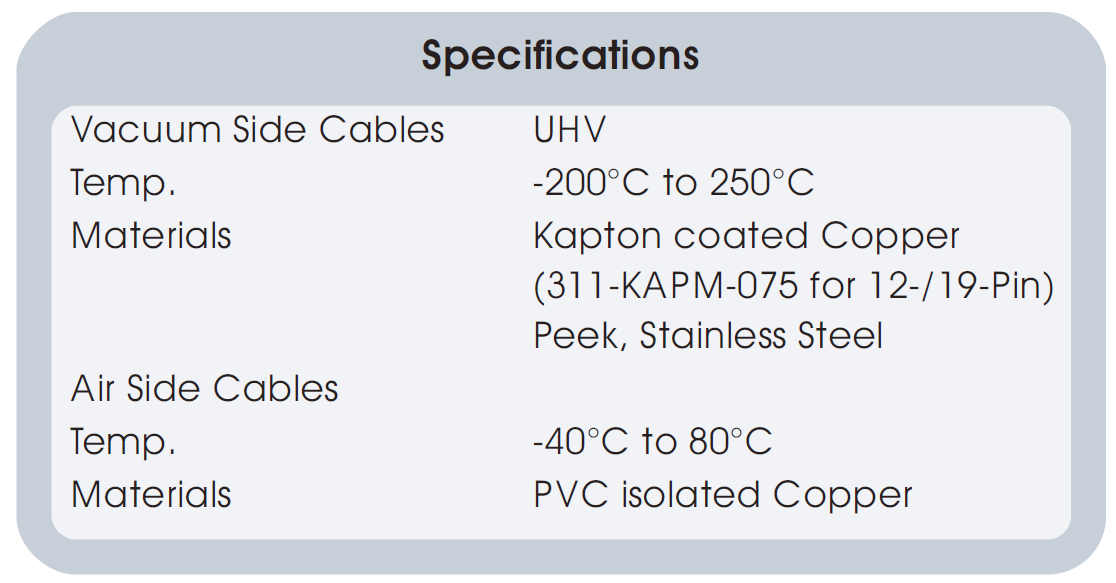

真空线缆和大气端线缆的基本参数

图六:真空线缆和大气端线缆的基本参数

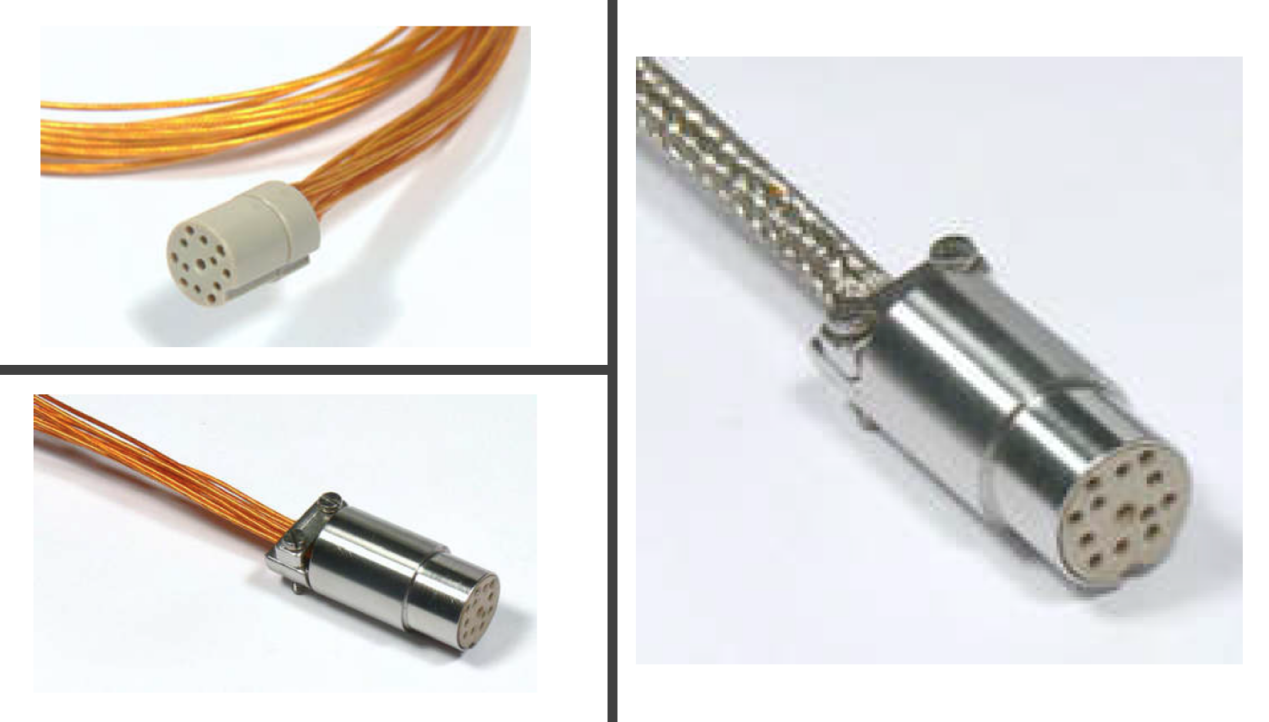

CM真空线缆,带金属屏蔽壳的CM真空线缆;(右)线缆外侧增加一层braid屏蔽层

图七:(左上)CM真空线缆;(左下)带金属屏蔽壳的CM真空线缆;(右)线缆外侧增加一层braid屏蔽层

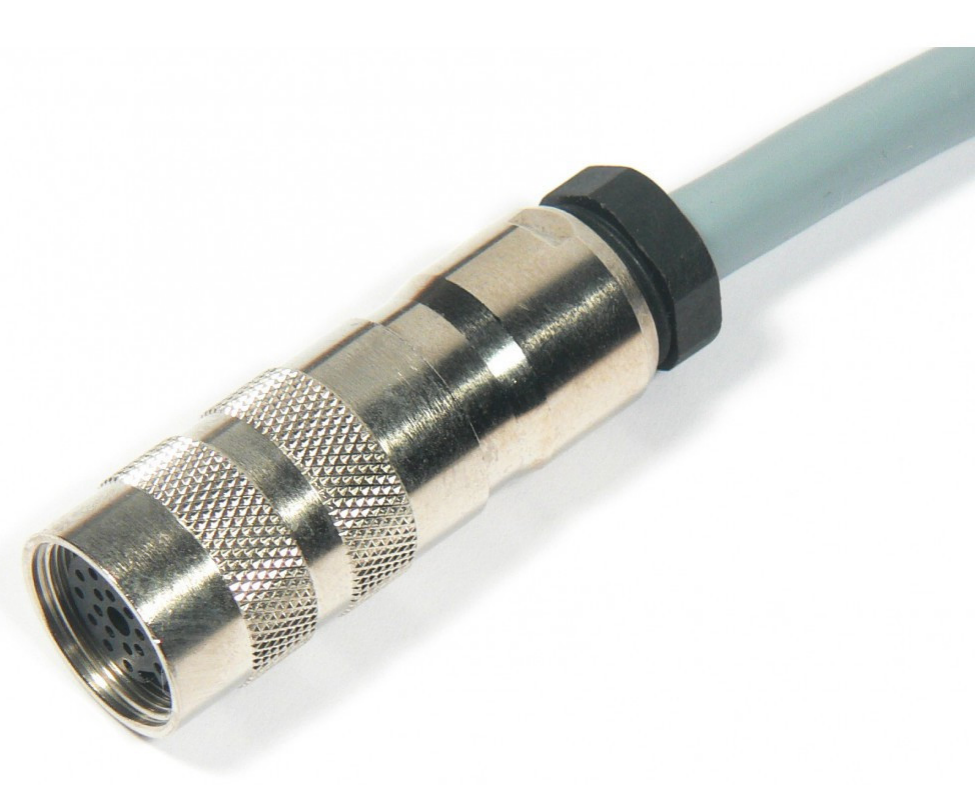

大气端线缆

图八:大气端线缆

以上就是北京麦迪森科技有限公司提供的圆形微型真空馈通接头和线缆的介绍,Allectra产品型号齐全,价格优惠,欢迎您询价15301310116
