Allectra同轴馈通BNC&BNC50
* 来源 : 同轴馈通 * 作者 : 同轴馈通 * 发表时间 : 2021-07-21 * 浏览 : 814
本站Allectra产品型号齐全，如未找到您所需要的产品，请联系我们15301310116（微信同号）
标准BNC馈通主要用于同轴信号传输（这里不考虑阻抗匹配和超高电压应用）。通常根据Single & Double Sided和Grounded & Floating Shield进行分类。



一、标准BNC同轴馈通
1、BNC

  • BNC 500V Coaxial GROUNDED SHIELD, SINGLE SIDED

  • 标准同轴馈通，接地屏蔽，单端连接

2、BNCD

  • BNC 500V Coaxial GROUNDED SHIELD, DOUBLE SIDED

  • 标准同轴馈通，接地屏蔽，双端连接

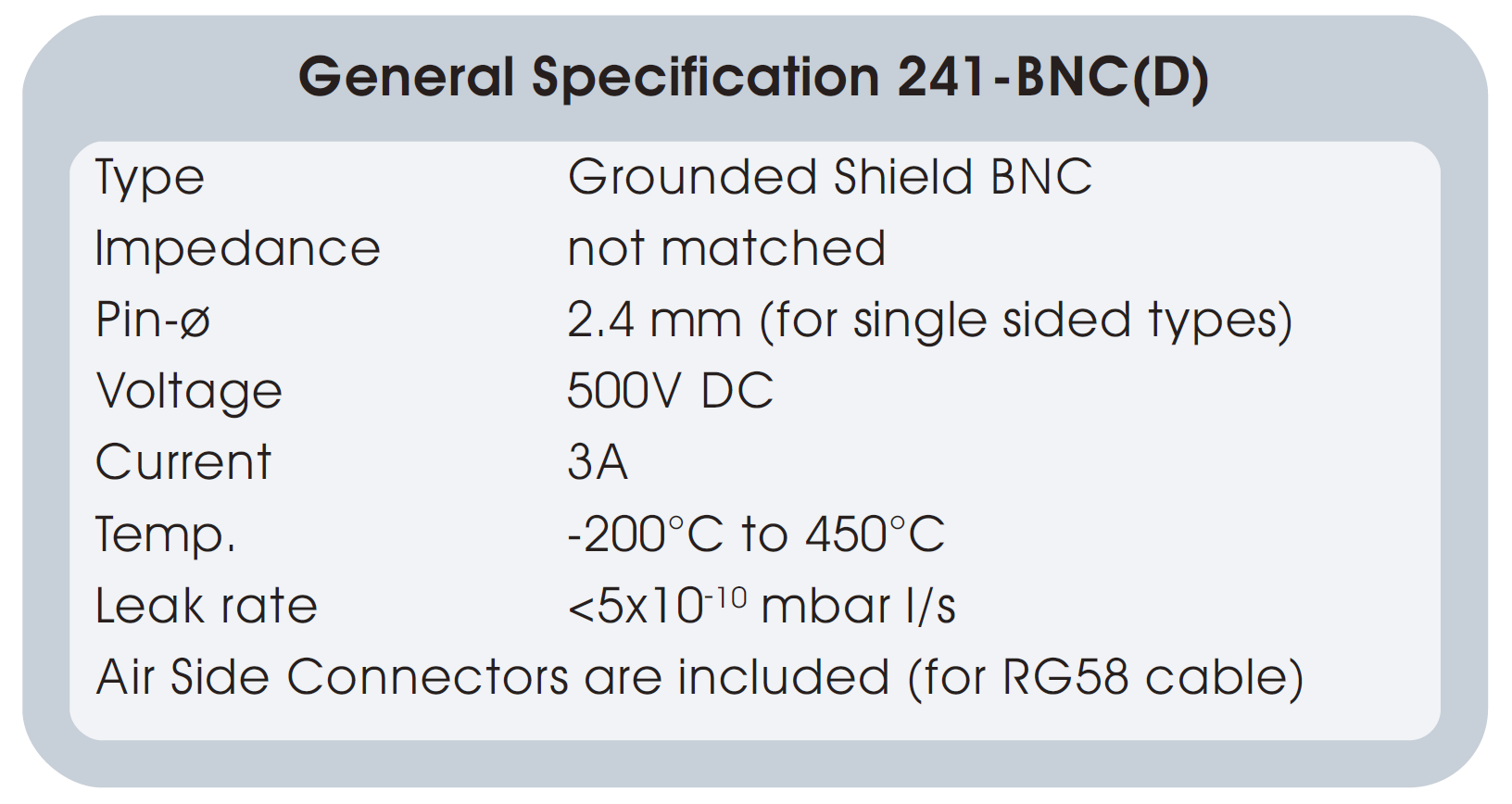

    图一：标准BNC真空馈通的基本性能参数

图一：标准BNC真空馈通的基本性能参数

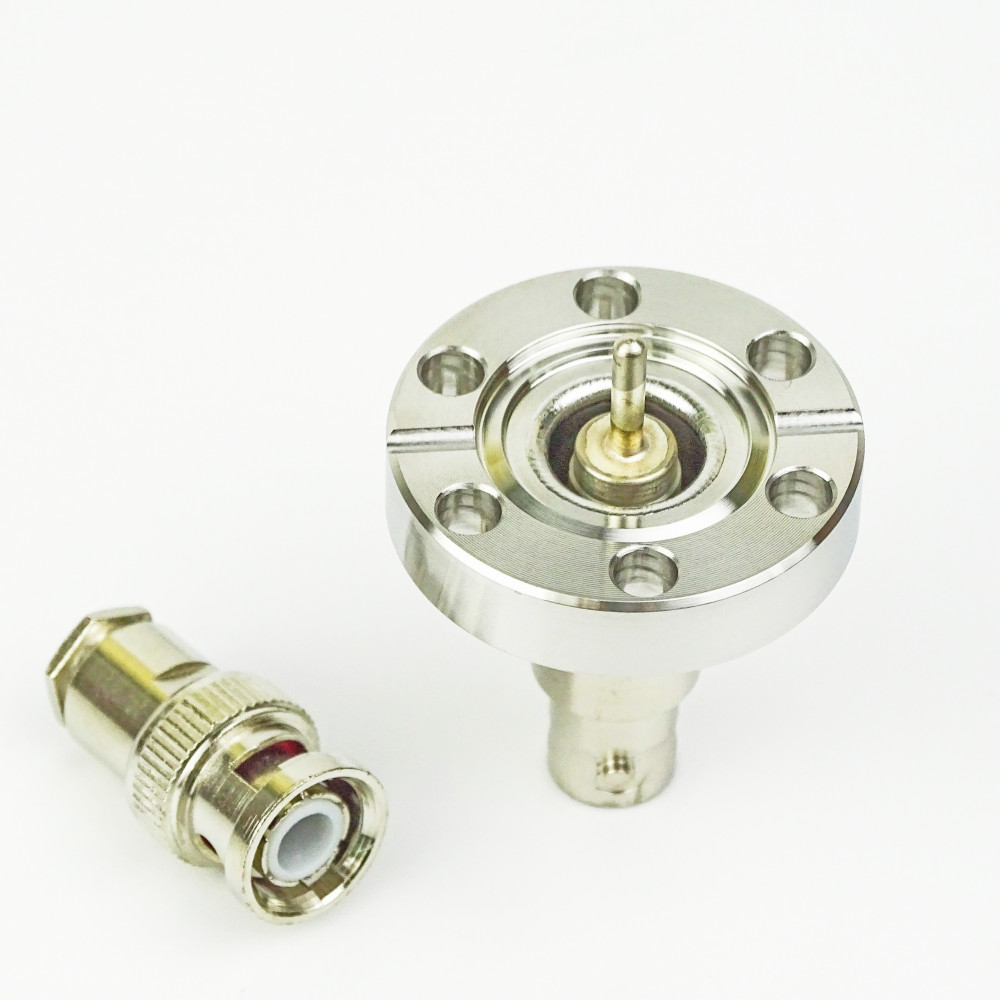

标准BNC真空馈通（CF16法兰）



图二：标准BNC真空馈通（CF16法兰）

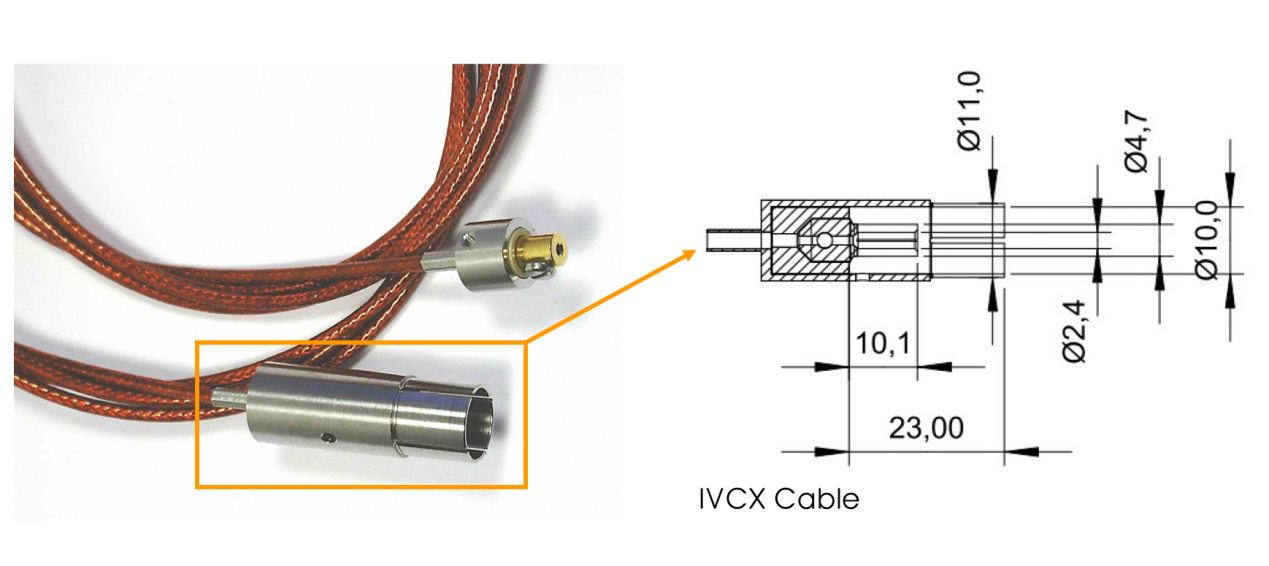

Single sided BNC — IVCX型真空线缆

图三：Single sided BNC — IVCX型真空线缆

BNCD真空同轴线缆

图四：（左）BNCD-CF35-4针；（右上）BNCD-CF16-1针；（右下）BNCD真空同轴线缆



二、BNC50欧姆同轴馈通
50Ω的BNC真空馈通适合高频传输，其中双端连接的频率可以达到4GHz。
1、BNC50
  • BNC 50Ω 500V Coaxial GROUNDED SHIELD, SINGLE SIDED
  • 50Ω同轴馈通，接地屏蔽，单端连接
2、BNCD50
  • BNC 50Ω 500V Coaxial GROUNDED SHIELD, DOUBLE SIDED
  • 50Ω同轴馈通，接地屏蔽，双端连接
3、BNCF50
  • BNC 50Ω 500V Coaxial FLOATING SHIELD, SINGLE SIDED
  • 50Ω同轴馈通，浮地屏蔽，单端连接
4、BNCDF50
  • BNC 50Ω 500V Coaxial FLOATING SHIELD, DOUBLE SIDED
  • 50Ω同轴馈通，浮地屏蔽，双端连接

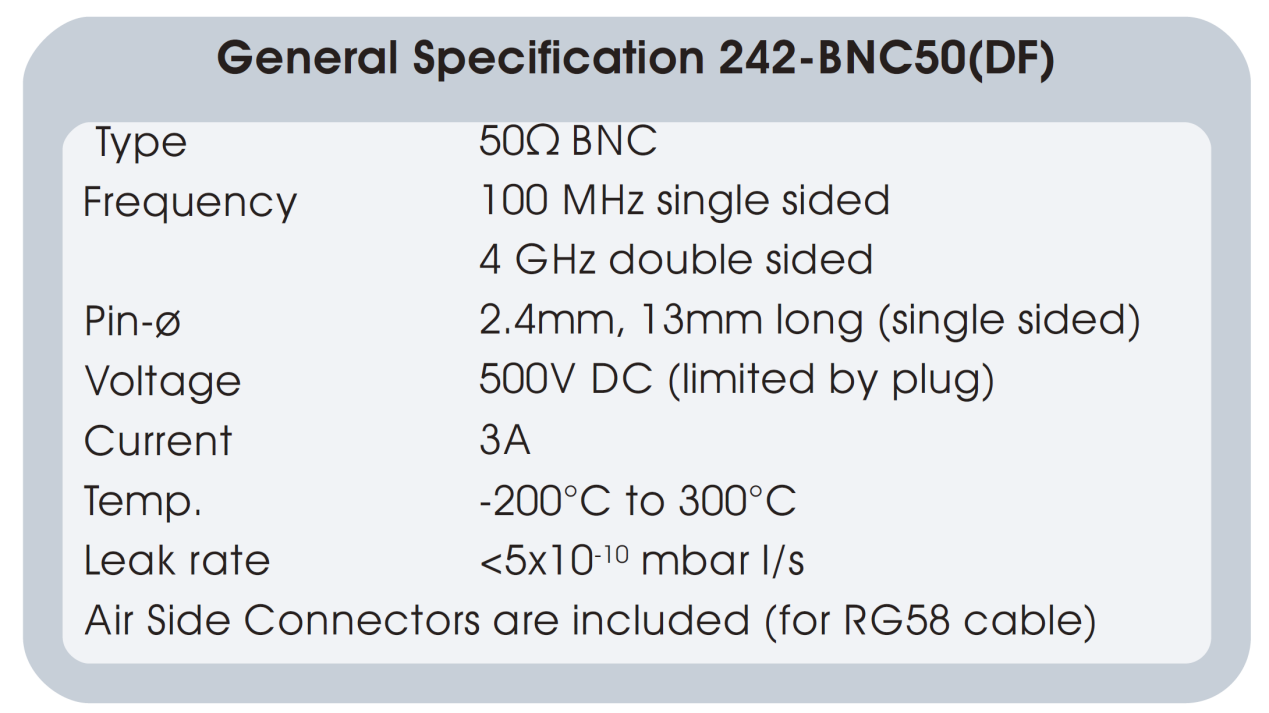

BNC50Ω真空馈通的基本性能参数

图五：BNC50Ω真空馈通的基本性能参数

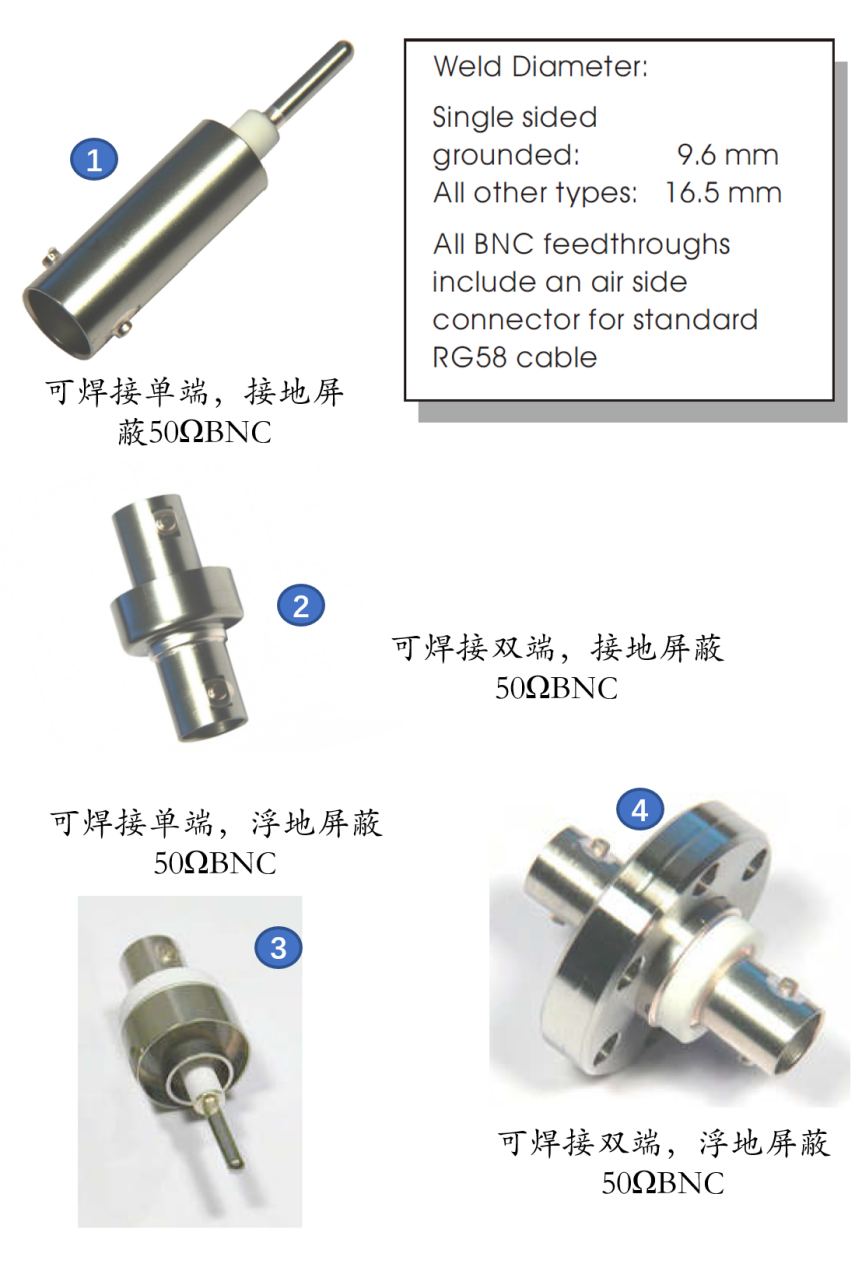

同轴馈通图片

图六：①BNC50；②BNCD50；③BNCF50；④BNCDF50
以上就是北京麦迪森科技有限公司提供的Allectra同轴馈通BNC&BNC50产品的介绍，Allectra产品型号齐全，价格优惠，欢迎您询价15301310116
