SHV同轴馈通（Safe High Voltage）专为提供安全的高压输送而设计（5KV, 6KV, 10KV，20KV），可根据不同的接头类型和屏蔽方式分类。其中，5KV/10KV/20KV版本还可按照真空侧的设计方式分为Recessed Ceramic和Exposed Ceramic。 本站Allectra产品型号齐全，如未找到您所需要的产品，请联系我们15301310116（微信同号）- SHV 5KV RECESSED type Coaxial SINGLE SIDED versions - GROUNDED SHIELD
- SHV 5KV EXPOSED type Coaxial SINGLE SIDED versions - GROUNDED SHIELD
- SHV 5KV Coaxial DOUBLE SIDED - GROUNDED SHIELD

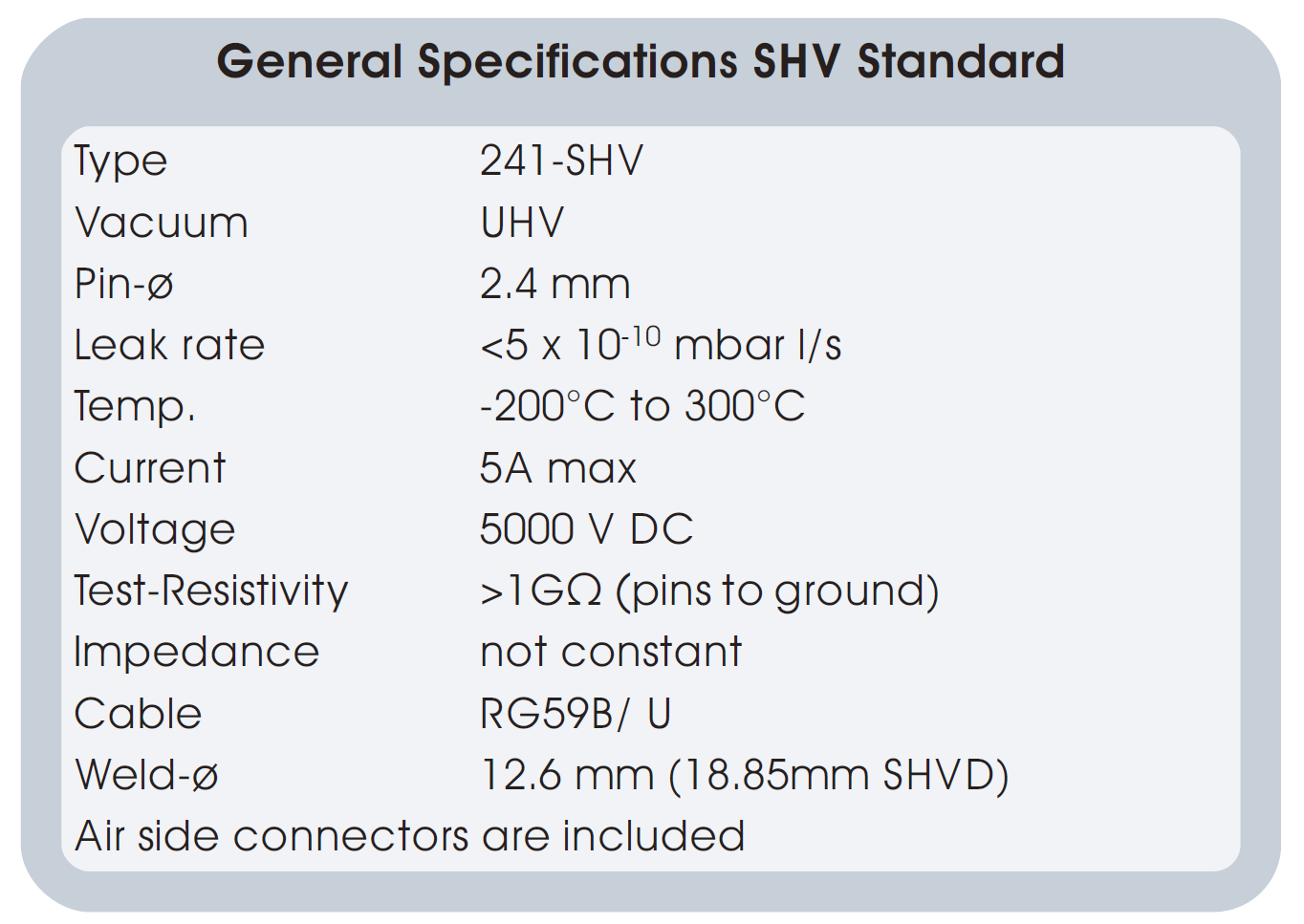

图一：5KV SHV的基本技术指标

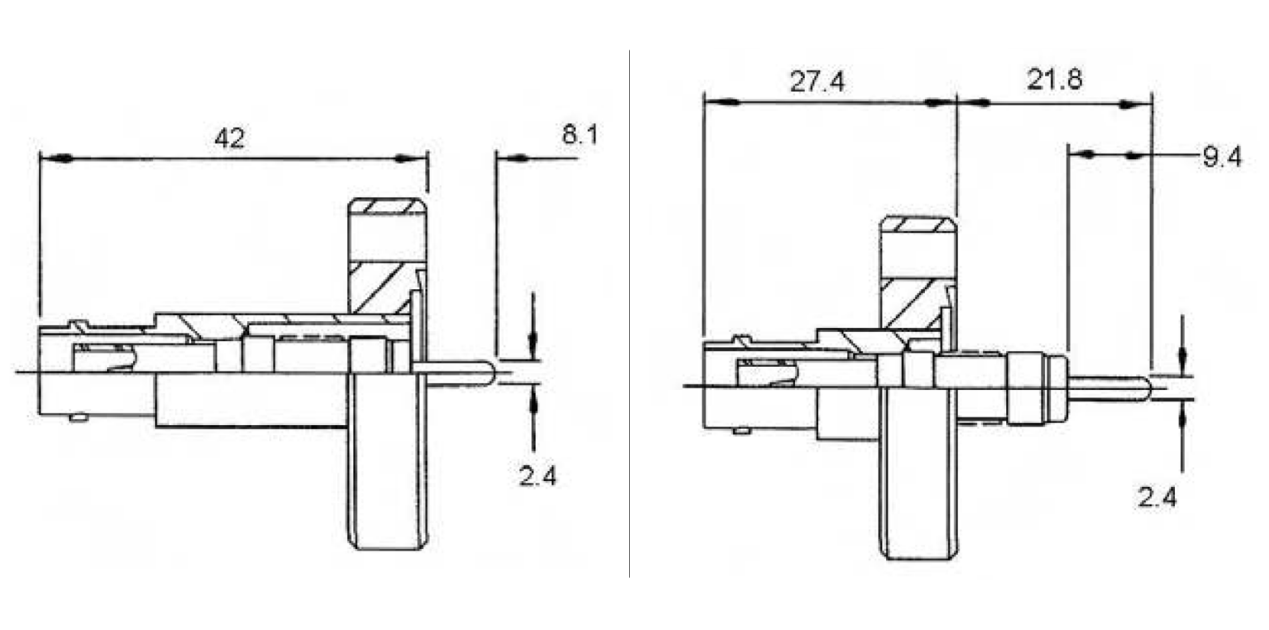

图二：（左）241-SHV-C16 SHV 5KV RECESSED type Coaxial SINGLE SIDED versions - GROUNDED SHIELD（右）241-SHVE-C16 SHV 5KV EXPOSED type Coaxial SINGLE SIDED versions - GROUNDED SHIELD

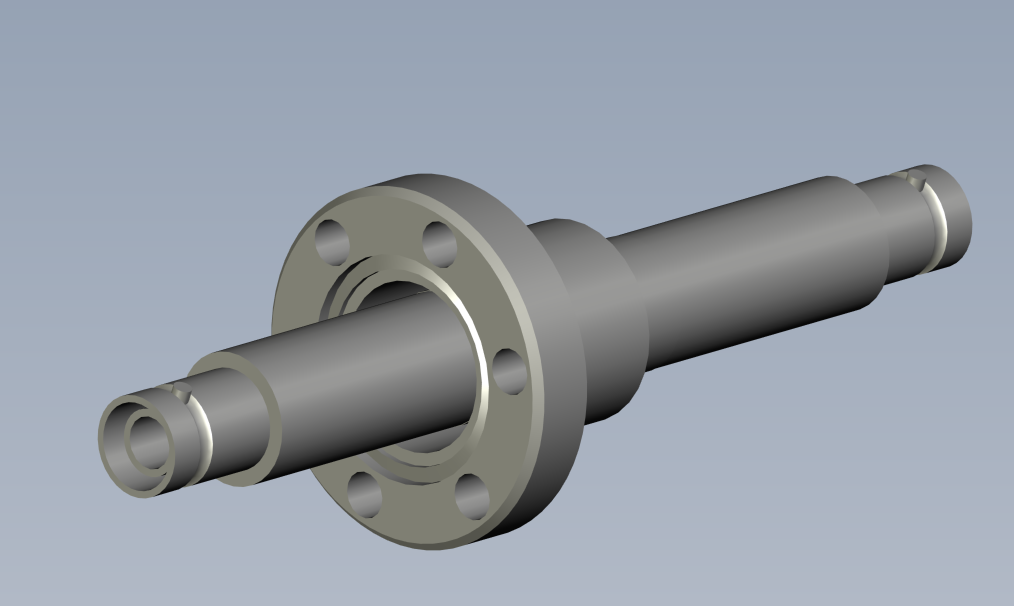

图三：241-SHVD-C16 SHV 5KV Coaxial DOUBLE SIDED - GROUNDED SHIELD此类特殊的多功能馈通具有50Ω阻抗和高电压能力。主要根据真空内外侧的接头类型和接地屏蔽方式进行分类。

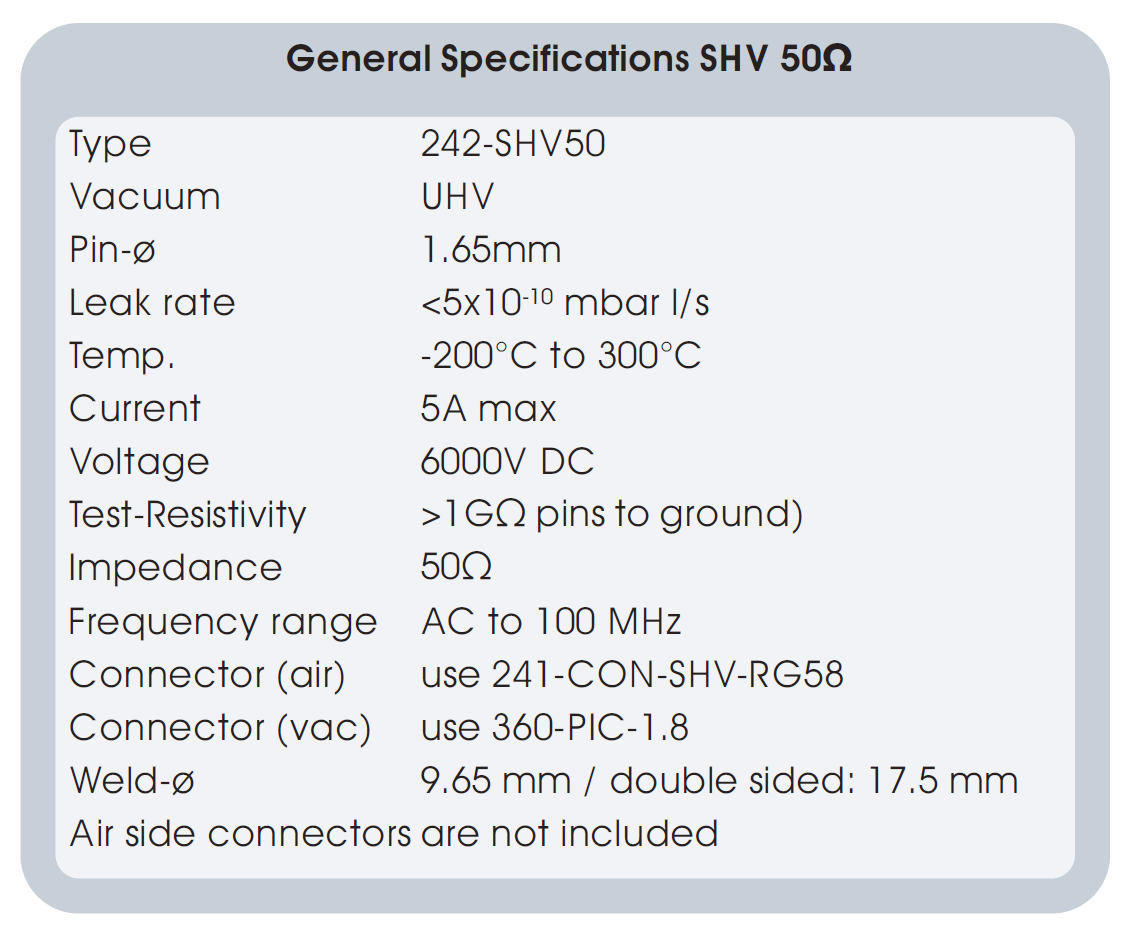

图四：SHV50的基本技术指标

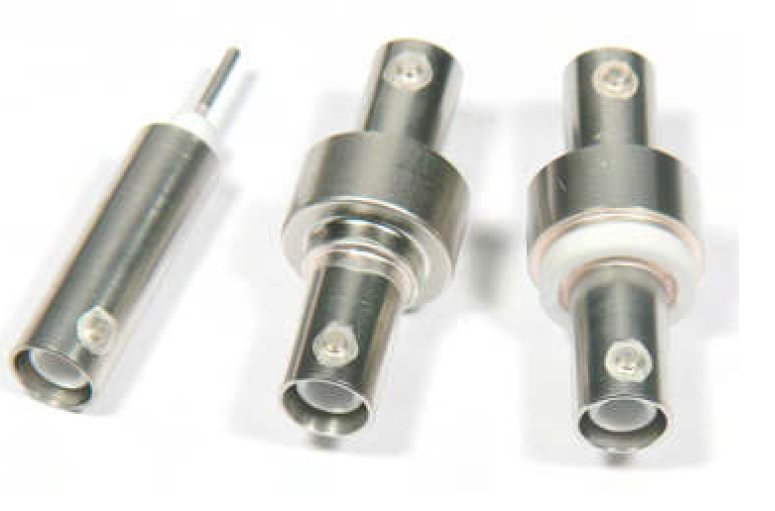

图五：（左）SINGLE SIDED versions - GROUNDED SHIELD（中）DOUBLE SIDED versions - GROUNDED SHIELD（右）DOUBLE SIDED versions - FLOATING SHIELD

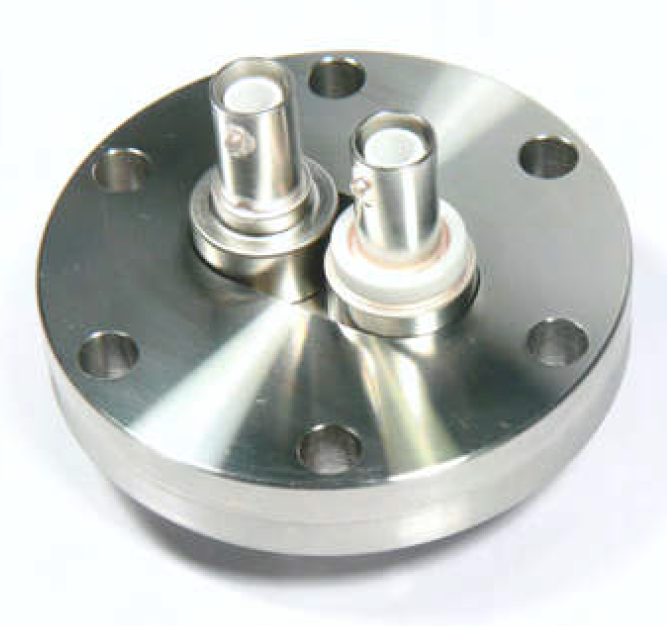

图六：定制的SHV50 CF35法兰馈通（左侧为接地屏蔽Grounded SHV，右侧为浮地屏蔽Floating SHV）
SHV10 &SHV20馈通为单端接头，接地屏蔽。根据真空侧的设计方式可分为Recessed Ceramic和Exposed Ceramic（参考图二）。

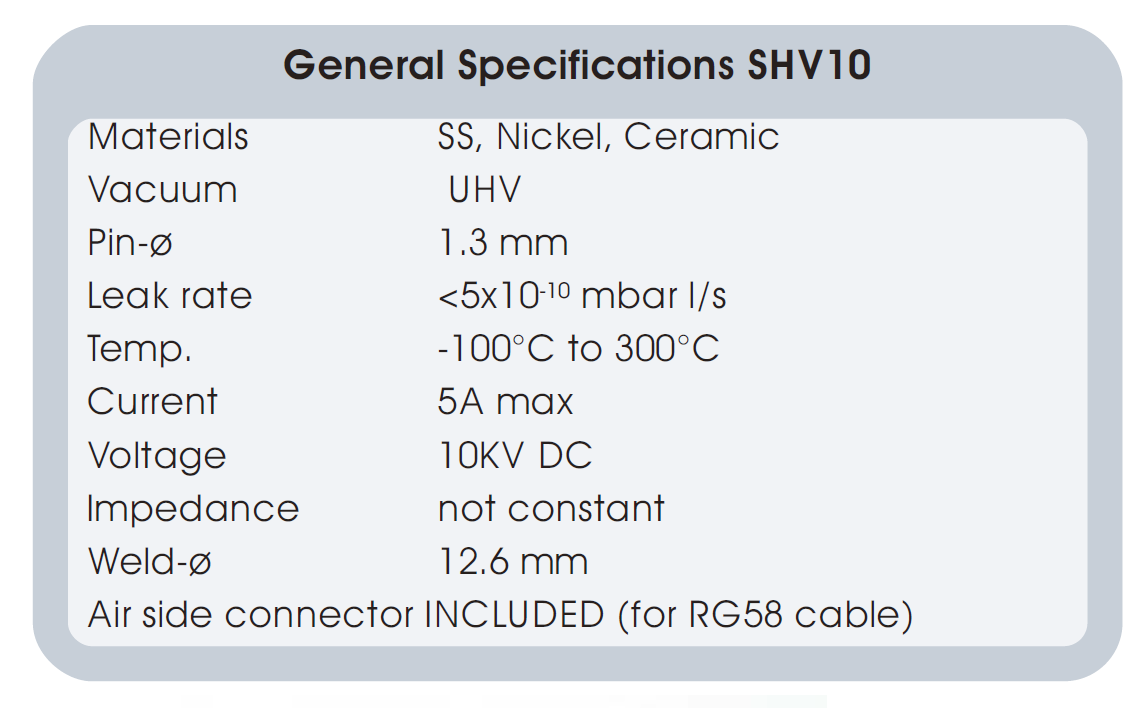

图七：SHV10的基本技术指标
图八：SHV20的基本技术指标

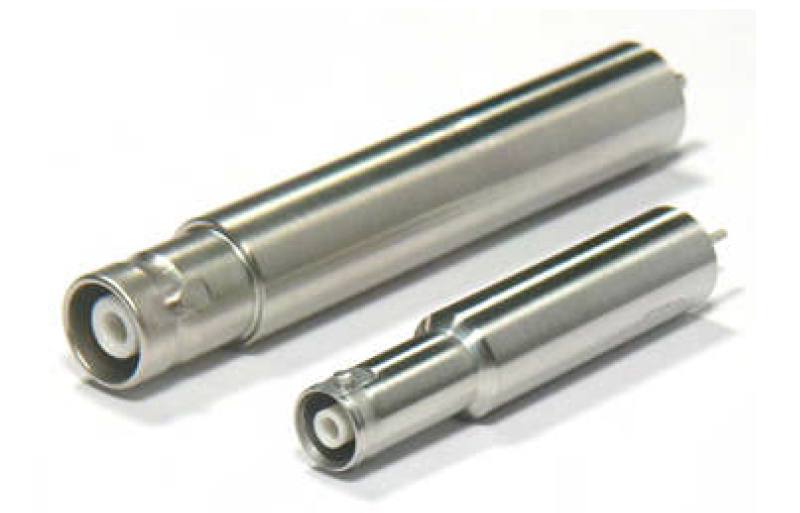

图九：（上）SHV20实物图；（下）SHV10实物图
以上就是北京麦迪森科技有限公司提供的Allectra SHV高压同轴馈通产品的介绍，Allectra产品型号齐全，价格优惠，欢迎您询价15301310116
