Allectra几类特殊的同轴馈通
* 来源 : Allectra * 作者 : Allectra * 发表时间 : 2021-08-10 * 浏览 : 354
本站Allectra产品型号齐全，如未找到您所需要的产品，请联系我们15301310116（微信同号）
一、18GHz高频真空馈通
18GHz SMA同轴馈通的基本性能参数

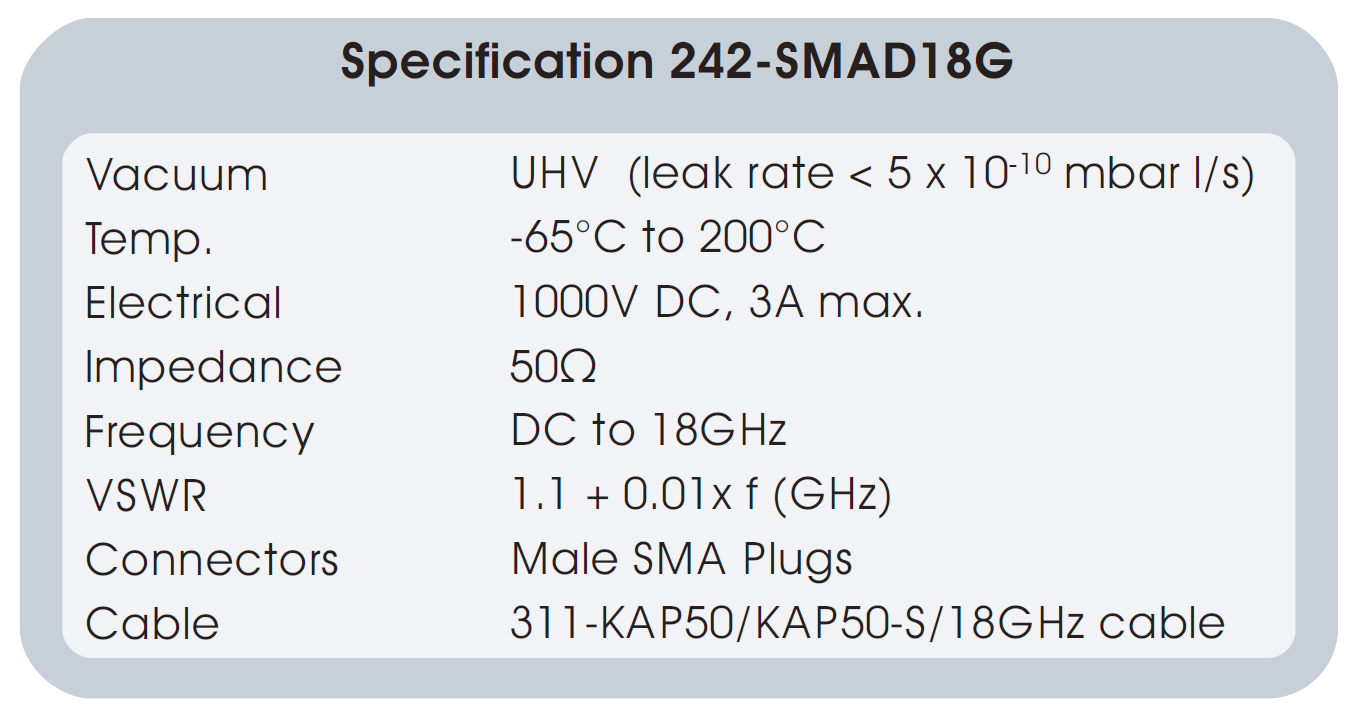

图1：18GHz SMA同轴馈通的基本性能参数

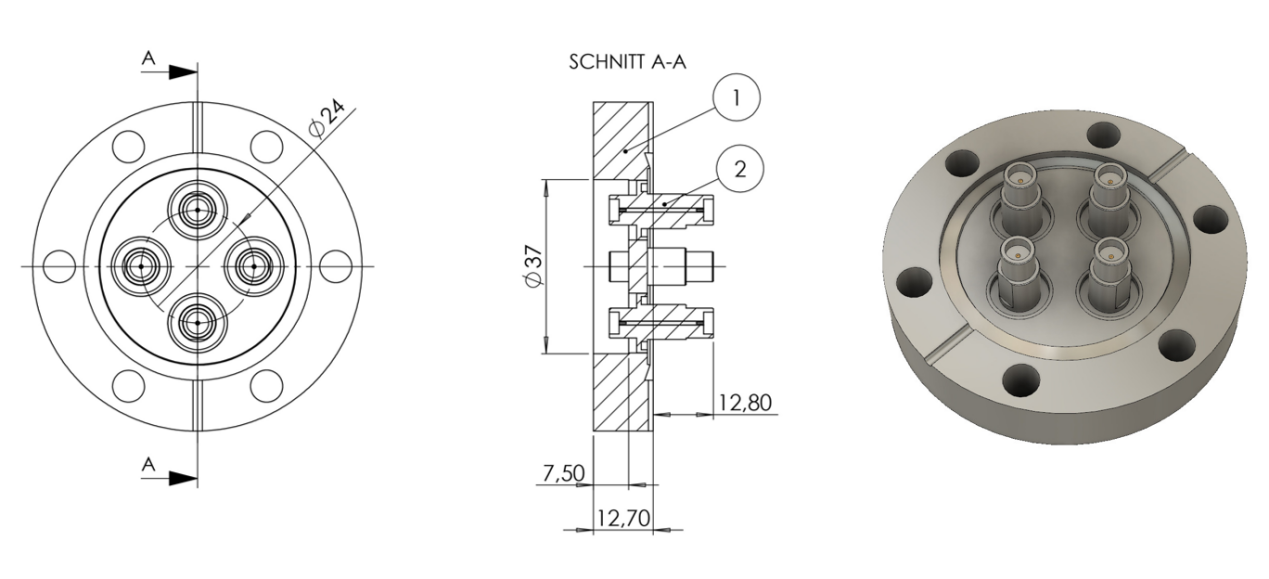

242-SMAD18G-C40-4（CF40法兰，4个SMA 18GHz高频馈通）
图2：242-SMAD18G-C40-4（CF40法兰，4个SMA 18GHz高频馈通）

二、27GHz高频真空馈通
27GHz双端SMA高频真空馈通，称为Super-SMA，是SMA-K和2.92mm版的经济替代型号。Zui小可兼容法兰CF16（或KF16），CF35法兰可放置4个27GHz高频真空馈通。

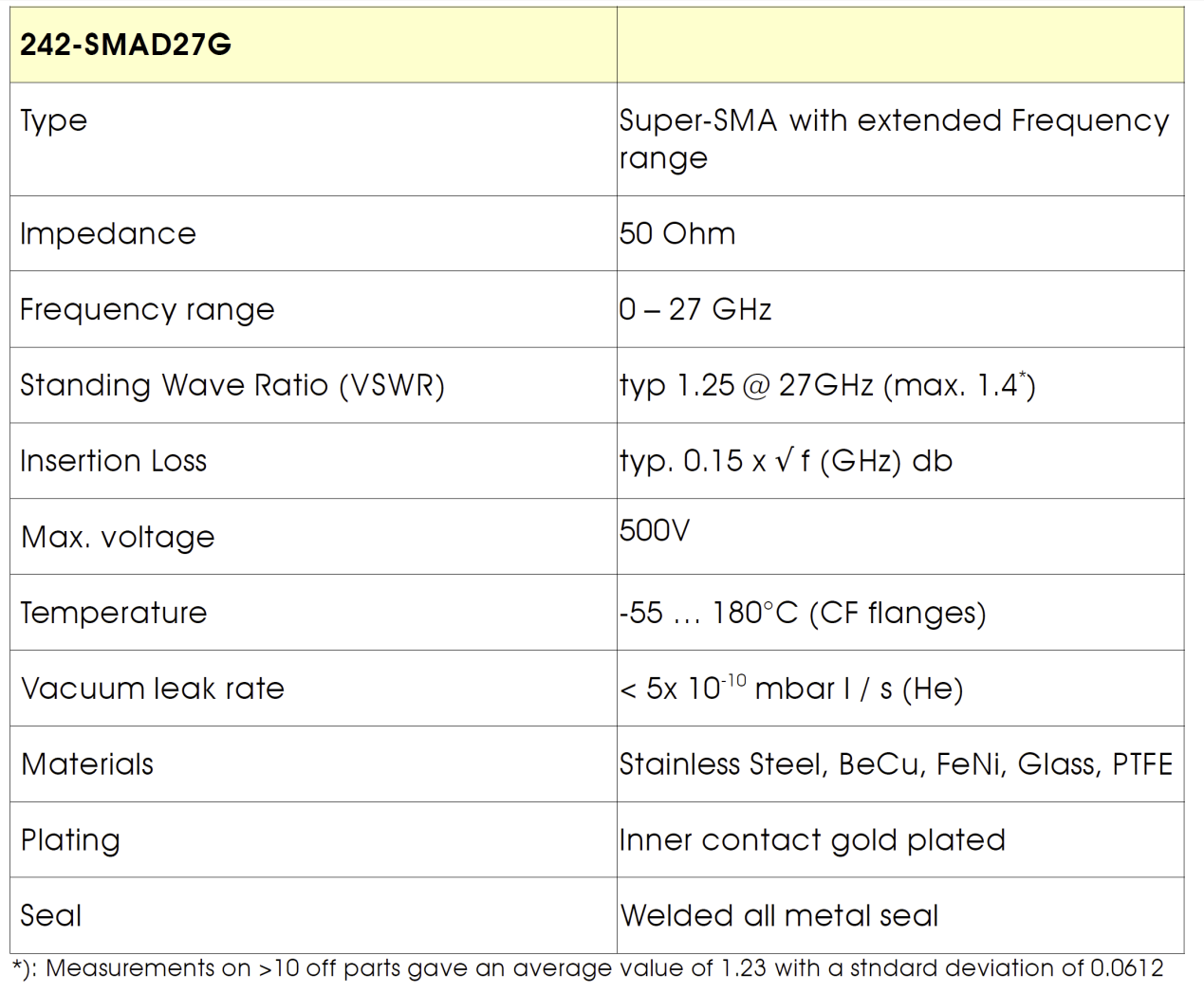

图3：27GHz高频馈通基本性能参数
图3：27GHz高频馈通基本性能参数

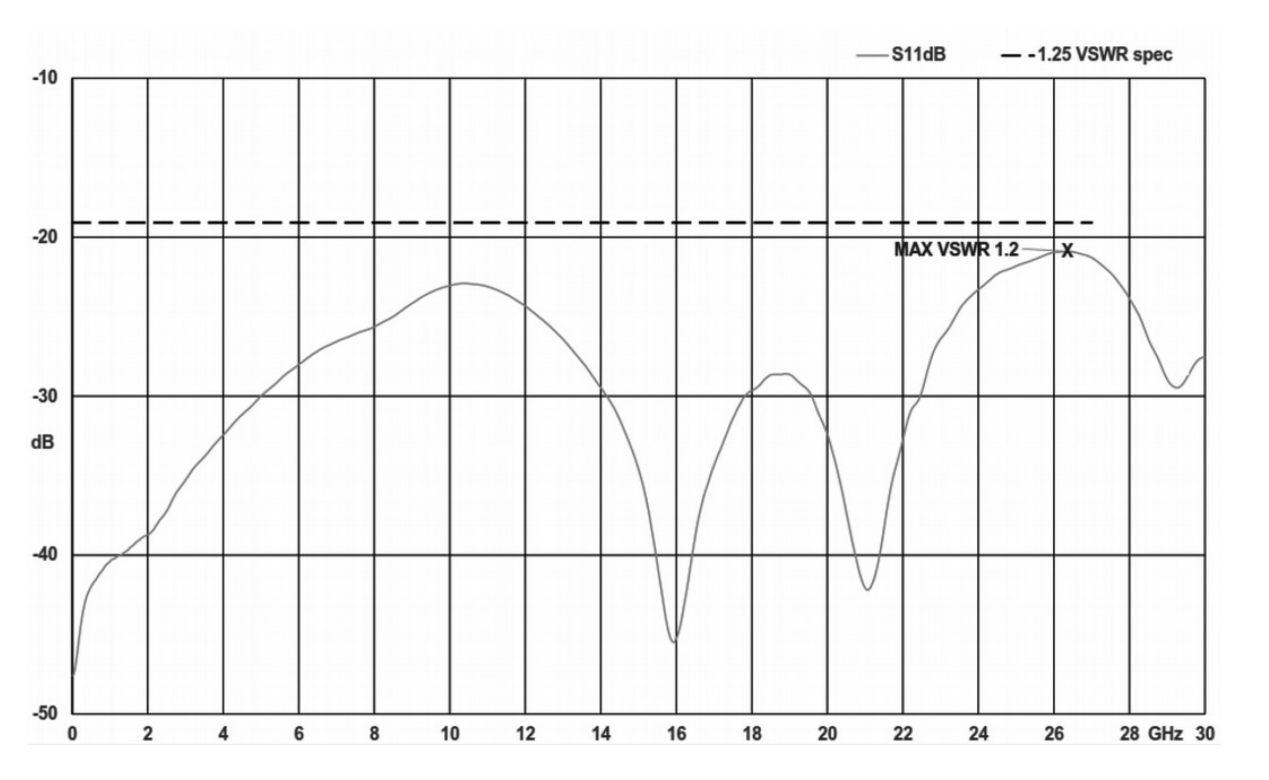

图4：242-SMAD27G典型衰减曲线
图4：242-SMAD27G典型衰减曲线

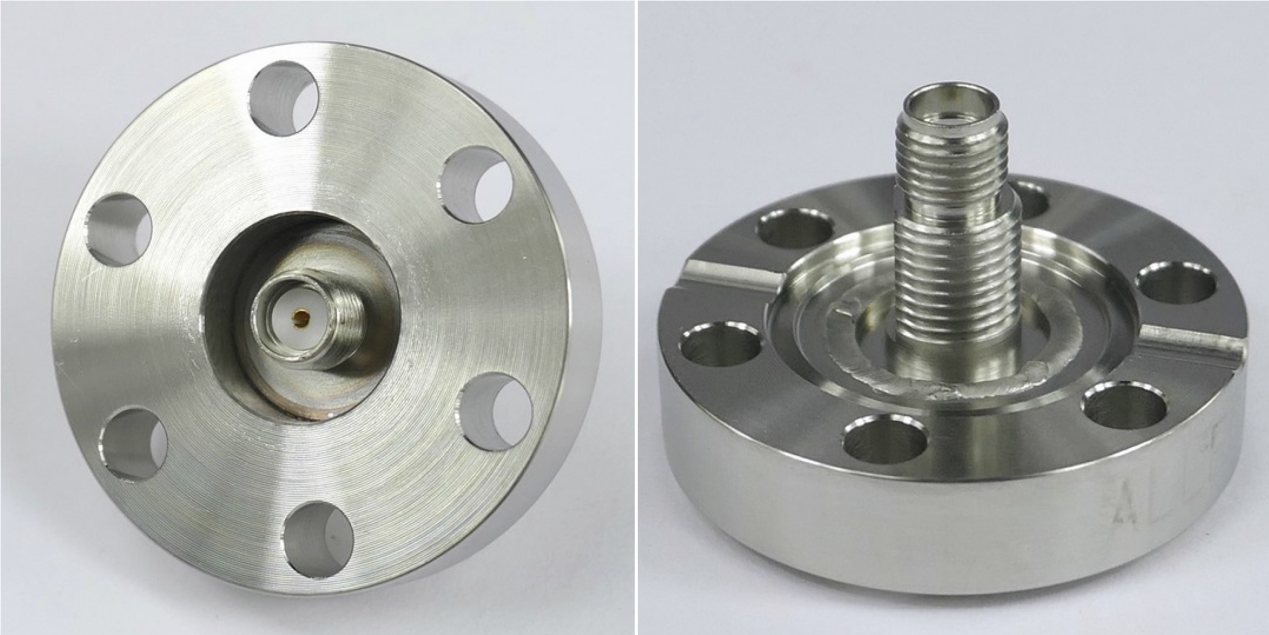

图5：242-SMAD27G真空内外侧实物图
图5：242-SMAD27G真空内外侧实物图

三、40GHz高频真空馈通
SMA 2.92mm K型40GHz微波真空馈通，拥有良好的驻波比和较低的插入损耗，使其在射频方面有很好的性能。该馈通和法兰之间采用Viton O圈的密封方式。

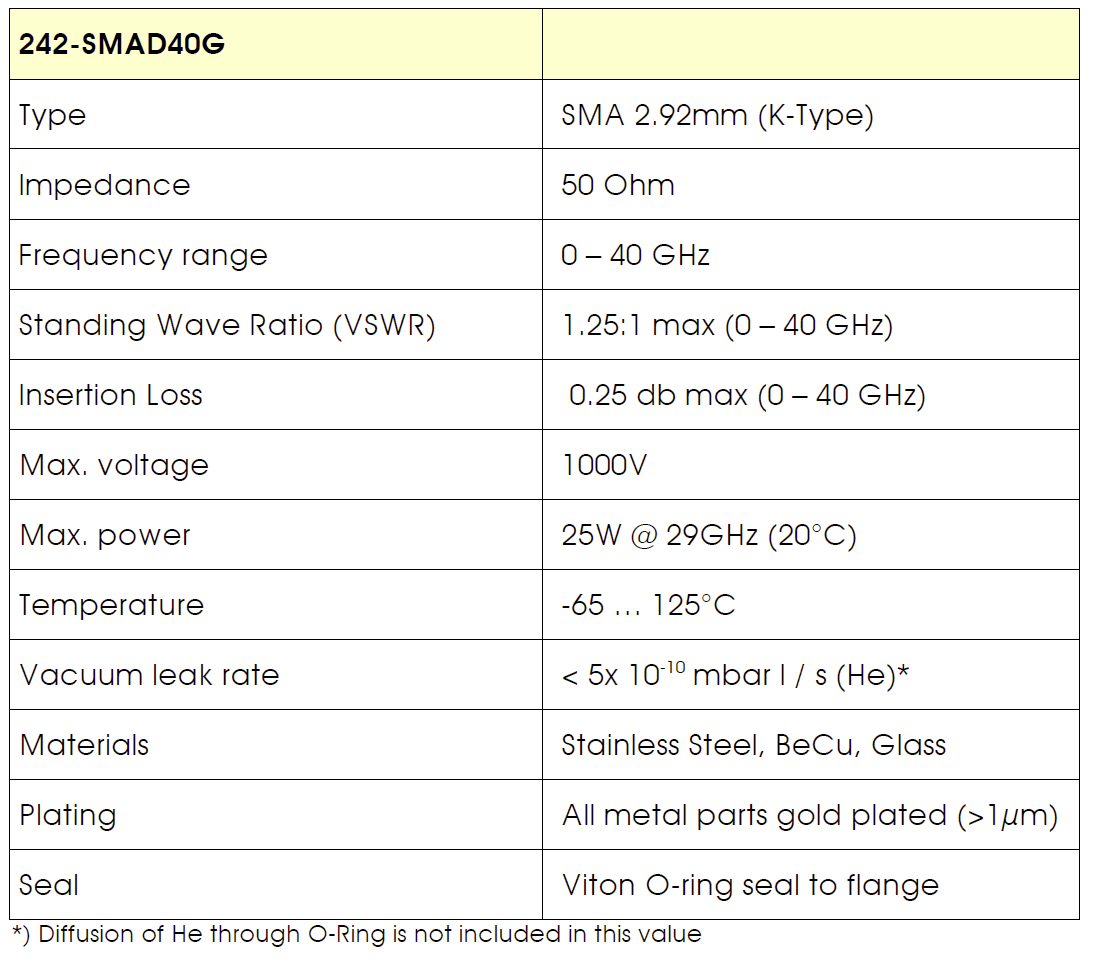

40GHz高频真空馈通基本性能参数
图6：40GHz高频真空馈通基本性能参数

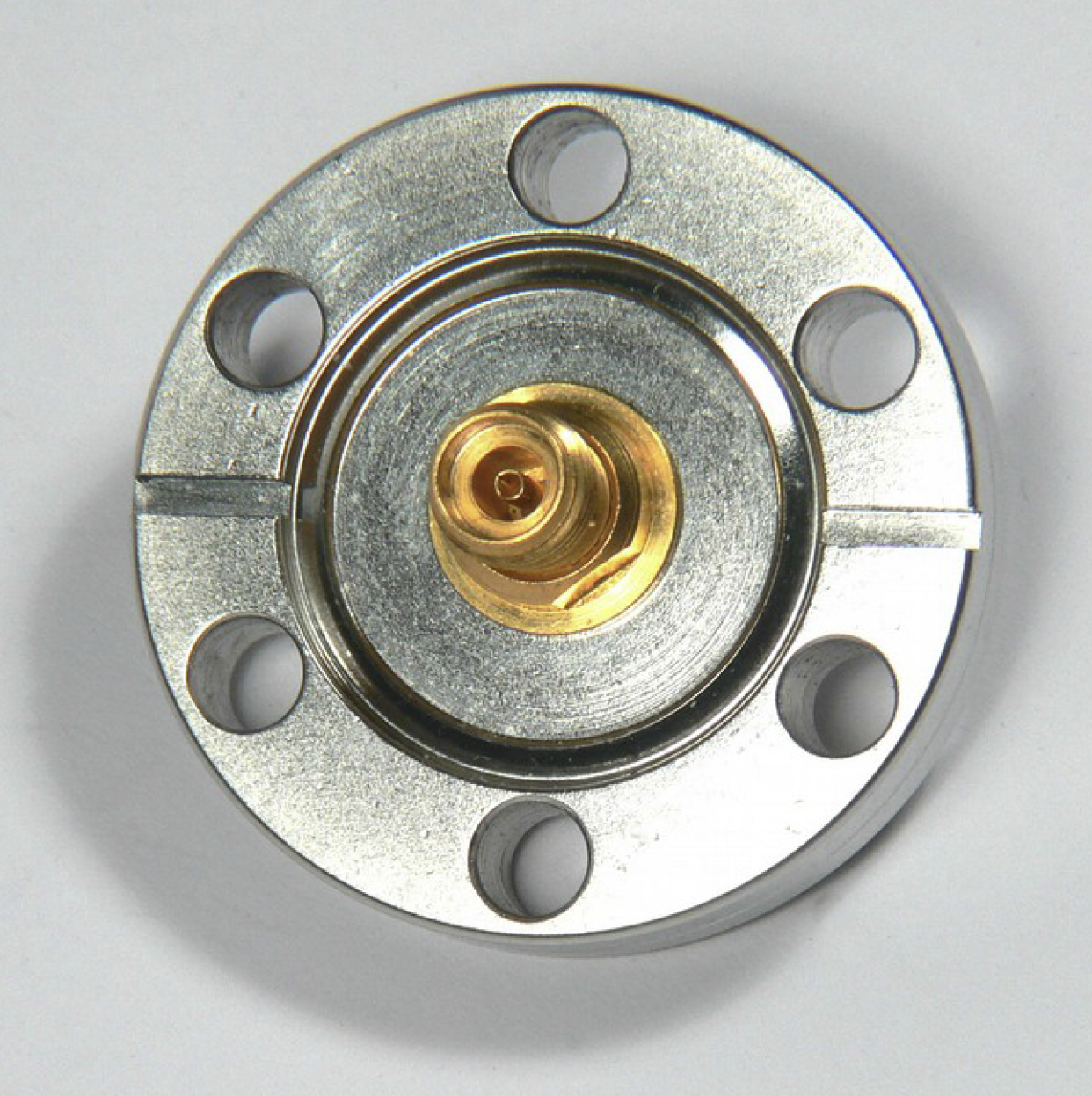

242-SMAD40G-C16实物图
图7：242-SMAD40G-C16实物图

四、N型同轴真空馈通
N型同轴真空馈通作为一种特殊的同轴真空馈通，基本性能参数如图8。根据真空内外侧接头方式分为单端和双端，根据屏蔽类型分为接地屏蔽和浮地屏蔽。

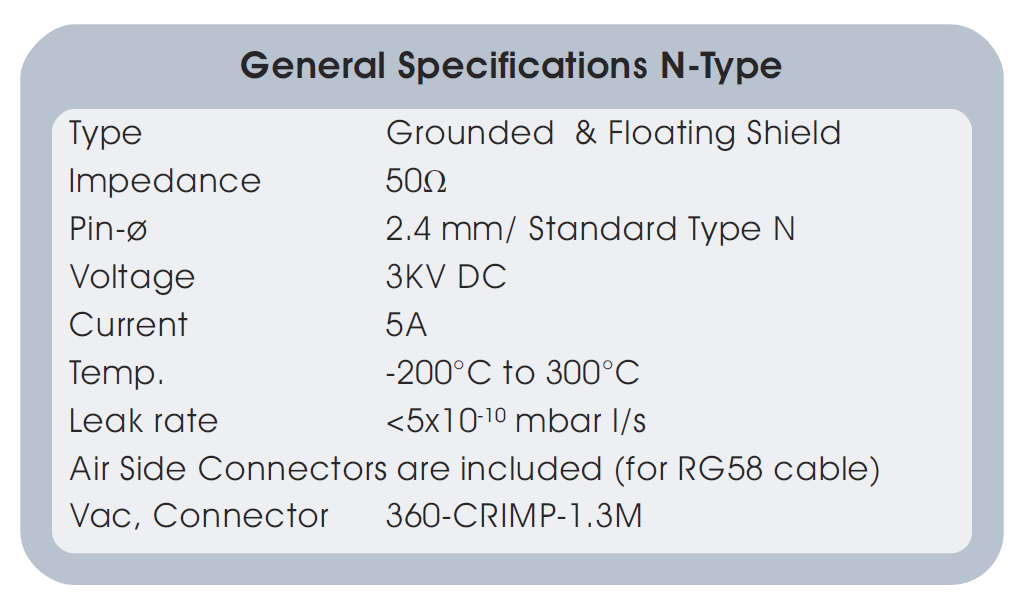

N型同轴真空馈通基本性能参数
图8：N型同轴真空馈通基本性能参数

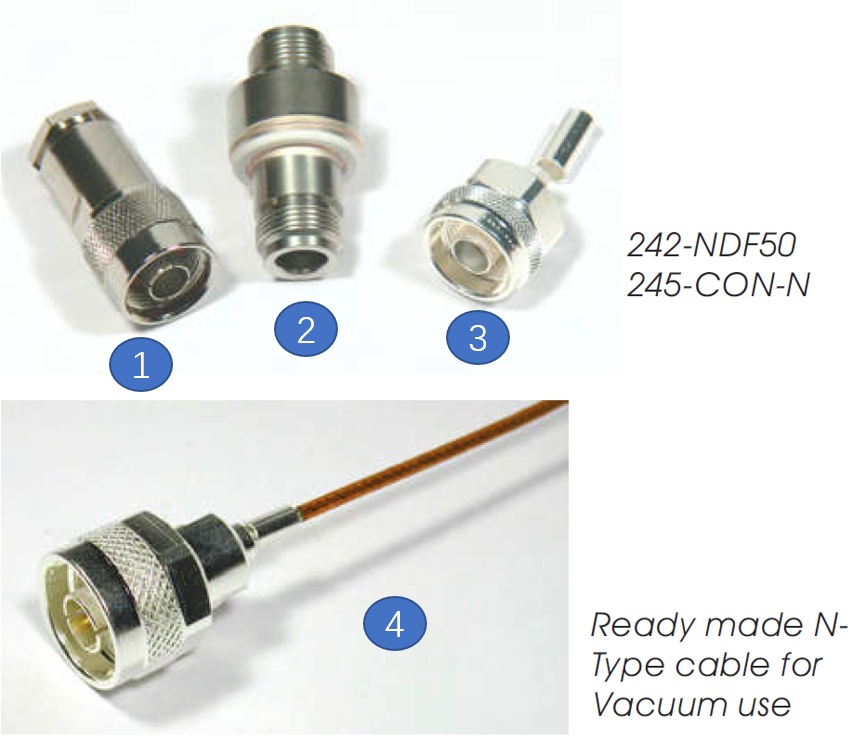

N型馈通大气端接头
图9：①N型馈通大气端接头；②242-NDF50（N型双端接头/浮地屏蔽同轴真空馈通，图为可焊接版）③真空端接头；④真空端接头和线缆

五、7/16型同轴真空馈通
7/16型（DIN）同轴真空馈通常见于移动基站和其他应用。其独特的设计在回波损耗和互调失真方面具有良好的性能。7/16型允许高能/高频信号在同轴线缆中的传输。
7/16型同轴真空馈通基本性能参数

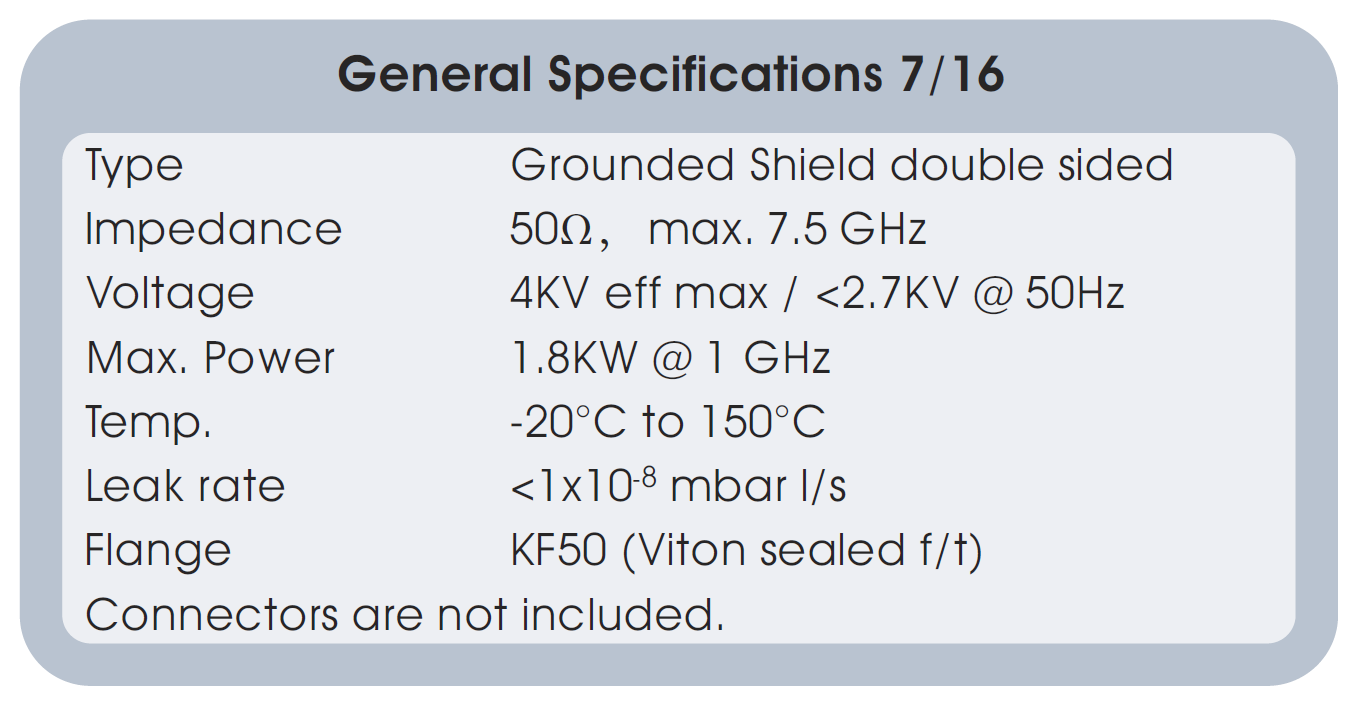

图10：7/16型同轴真空馈通基本性能参数

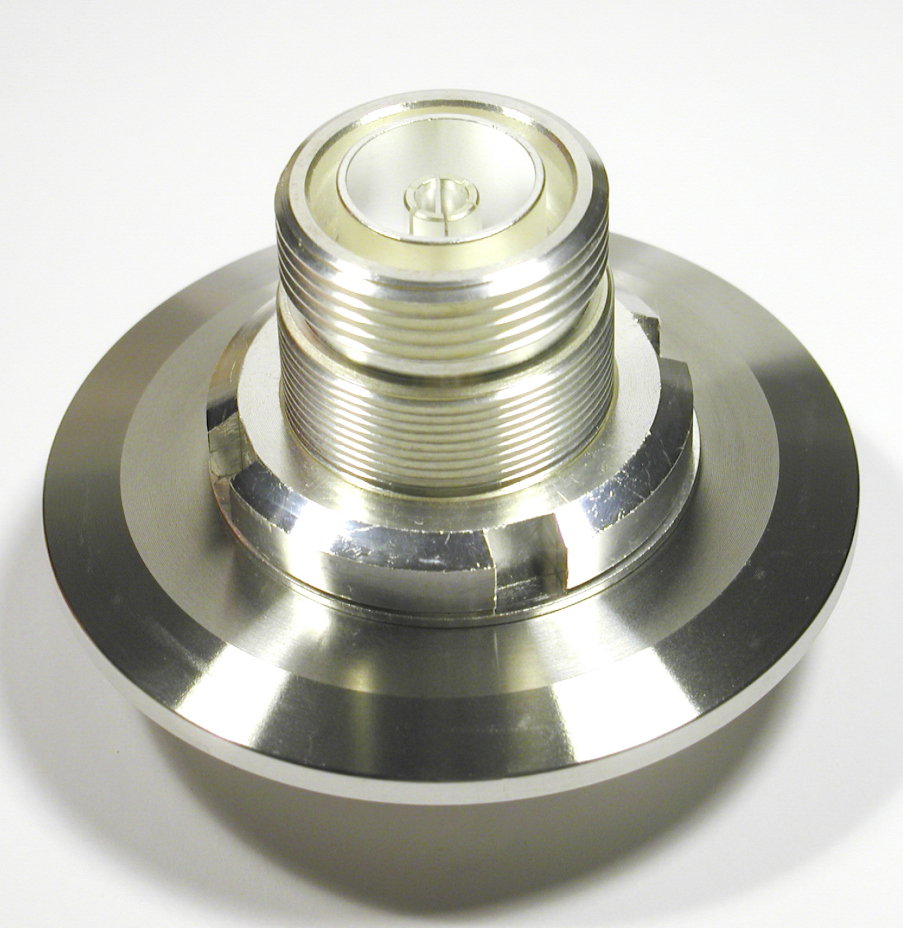

7/16型同轴真空馈通（KF50法兰）
图11：7/16型同轴真空馈通（KF50法兰）

以上就是北京麦迪森科技有限公司提供的Allectra 几类特殊的同轴馈通产品的介绍，Allectra产品型号齐全，价格优惠，欢迎您询价15301310116
