真空KF法兰主要特点
* 来源 : * 作者 : admin * 发表时间 : 2024-04-01 * 浏览 : 142

KF真空法兰(KF也被称为NW或QF,ISO-KF等),是一种常用于中低真空系统的快速接头法兰。适用于10-6Pa以下的真空度,适用温度150℃ (Viton氟橡胶O型圈)/80℃(NBR丁腈橡胶O型圈)。这种类型的法兰系统为了实现快速搭接和拆卸而设计,非常适合于实验室和工业环境中频繁更换系统配置或需要清洁的应用场景。

本站产品型号齐全,价格优惠,如本页面您未找到需要的产品,请直接联系我们15301310116(微信同号)。

KF法兰系统设计简单且价格相对便宜,使得其在许多科研和工业领域都非常实用,特别是在那些对维护和成本敏感的场合。KF法兰主要用于连接真空系统和低压管道系统中的管道和设备,常见于半导体、电子、光学和化学等高科技领域。

KF真空法兰是小尺寸的快装法兰接头,公称直径尺寸包括:DN 10,16,25,40,50。

(1)制造标准包括:DIN 28403,ISO2861。

(2)适用的真空度可达10-8 mbar。

(3)法兰密封材料通常为Viton、 Buna、 Silicone、EPDM、铝等。

(4)法兰通常为304、316不锈钢等。

KF真空接头通常由法兰(flange)、卡箍(clamp)、密封圈(O-Ring)、中心定位环(center ring)组成,见下图。通过卡箍把KF法兰固定到一起,进行密封。

KF法兰连接方式

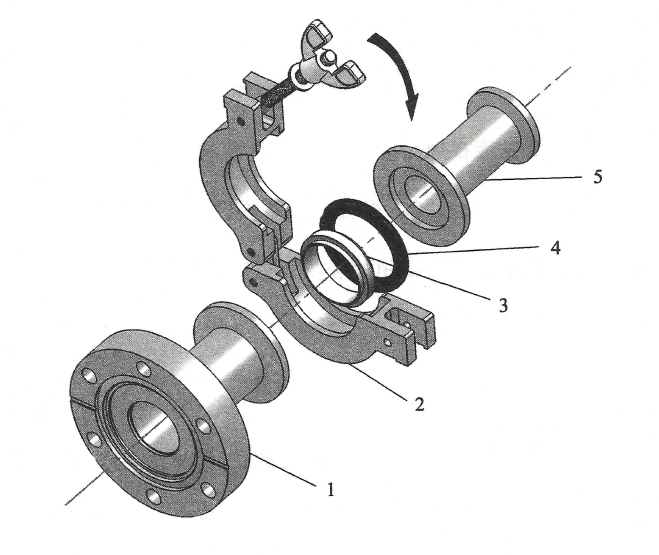

图:KF法兰连接方式。1—CF/NW 转接法兰;2—卡箍;3—中心支架;4—O形橡胶圈;5—NW 转接法兰

KF法兰连接方式

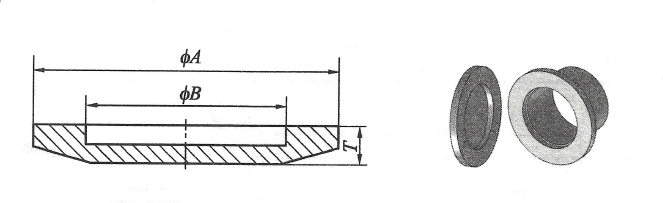

NW盲板法兰的主要型号和尺寸:


法兰型号

A/mm

B/mm

Timm

NW-10

30

12.2

5.0

NW-16

30

17.2

5.0

NW-25

40

26.2

5.0

NW-40

55

41. 2

5.0

NW-50

75

52.2

5.0


主要特点如下:

高度可靠的密封性能:KF法兰采用橡胶或金属垫片作为密封材料,可以提供高度可靠的密封性能,能够承受高压力和高真空条件下的使用。

易于安装和拆卸:KF法兰的结构简单,使用方便,只需要用卡箍将两个法兰盘固定在一起即可,拆卸时也非常容易,只需要拧下卡箍即可。

适用于小口径管道系统:KF法兰适用于小口径管道系统,常见规格为10~50mm,其尺寸小巧,重量轻,可以节省空间和成本。

质量稳定可靠:KF法兰是经过严格测试和质量控制的,质量稳定可靠,可以确保系统的稳定运行。

总之,KF法兰具有密封性好、安装方便、适用范围广等优点,已经成为真空领域中广泛应用的一种连接方式。

以上就是北京麦迪森科技小编分享的真空KF法兰主要特点的介绍,希望对大家有所帮助。
