Sub-D25真空馈通专为超高真空环境信号传输而设计，配备25个引脚，符合Sub-D标准尺寸。引脚直径为1.0mm，采用镀金NiFe材料，玻璃陶瓷材料密封 ，可在-200℃~250℃的温度范围和极限真空<1E-10mbar下稳定运行。可焊接于CF40、CF63、CF100等法兰，支持定制法兰和馈通组合。可选真空端和大气端全套配件，以及KAPM真空线缆等匹配使用。
产品特征
超高真空。
电子行业标准Sub-D尺寸。
CF40法兰上可焊接1个，CF100法兰上最多可焊接5个。
可在大型法兰上焊接多个馈通。
可选配两端的连接器及线缆。
可根据需求定制法兰和馈通。
产品参数
规格参数 |
引脚标准 | DIN 41652，MIL-C-24308 |
引脚直径 Ø | 1.0 mm |
引脚材料 | 镀金NiFe合金 |
密封材料 | 玻璃陶瓷 |
最高电压 | 500V DC |
额定电流 | 每针3A |
最大电流 | 每针5A |
温度范围 | -200℃~250℃ |
极限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

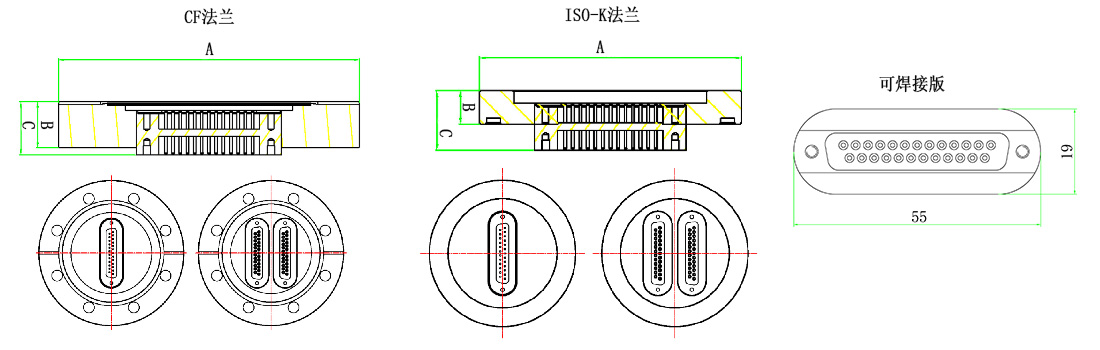

产品尺寸
| Sub-D25馈通极限数量 |
| 法兰 | CF40 | CF63 | CF100 | KF50 | ISO-K63 | ISO-K100 |
| 数量 | 1* | 2 | 5 | 1** | 2 | 5 |
*CF40法兰上需使用小尺寸的DB25
**KF50法兰上需使用小尺寸的DB25 |
| Sub-D25+CF法兰选型表 |
| 法兰 | 馈通数量 | A (mm) | B (mm) | C (mm) | 型号 |
| CF40 | 1 | 70 | 12.7 | 17 | MT101-DB25-C40 |
| CF63 | 2 | 114 | 17.5 | 21.4 | MT101-DB25-C63-2 |
| CF100 | 3 | 152 | 20 | 22.2 | MT101-DB25-C100-3 |
| CF100 | 4 | MT101-DB25-C100-4 |
| CF100 | 5 | MT101-DB25-C100-5 |
| Sub-D25+ISO-K法兰选型表 |
| 法兰 | 馈通数量 | A (mm) | B (mm) | C (mm) | 型号 |
| ISO-K63 | 1 | 130 | 12 | 21.5 | MT101-DB25-ISOK63 |
| ISO-K63 | 3 | 130 | 12 | 21.5 | MT101-DB25-ISOK63-3 |
| 备注：其他法兰及馈通组合请咨询客服 |
| Sub-D25+焊接版选型表 |
| 馈通数量 | 型号 |
| 1 | MT100-DB25-WV |
| Sub-D25相关配件 |
| 类型 | 描述 | 型号 |
| 真空端 | ①单独PEEK接头型号 | Sub-D25 PEEK 接头 | MT102-DB25FS-PK |
| ②插针型号 | 每包25个 | MT104-DBPF-25 |
| ③屏蔽壳型号 | Sub-D25屏蔽壳 | MT103-DB25HS |
| 套装型号【含足够数量插针】 | ①+② | MT-DB25FS-PK-SET |
| ①+②+③ | MT-DB25FS-PK-PACK |
| 真空线缆 | KAPM系列 | 多股单芯非屏蔽线 | 301-KAPM-035
301-KAPM-060 |
| 大气端 | 套装型号 | 包括接头、母针、外壳 | MT102-DB25FS-AIR |
