Sub-D37型真空馈通

Sub-D37真空馈通适用于超高真空环境中的电信号传输。拥有37个引脚，符合电子行业Sub-D标准尺寸。引脚为镀金NiFe材料，玻璃陶瓷材料密封，可在-200℃~250℃温度范围和极限真空<1E-10mbar下稳定运行。最高电压500VDC，额定电流3A，最大电流5A。可焊接于CF63（需调整馈通尺寸）和CF100法兰，可定制法兰和馈通，可提供两端连接器及电缆。

产品特征

超高真空。

电子行业标准Sub-D尺寸。

CF63法兰上可焊接1个(需改变馈通尺寸)，CF100法兰上最多可焊接3个。

可在大型法兰上焊接多个馈通。

可选配两端的连接器及线缆。

可根据需求定制法兰和馈通。

产品参数

规格参数
引脚标准	DIN 41652，MIL-C-24308
引脚直径 Ø	1.0 mm
引脚材料	镀金NiFe合金
密封材料	玻璃陶瓷
最高电压	500V DC
额定电流	每针3A
最大电流	每针5A
温度范围	-200℃~250℃
极限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

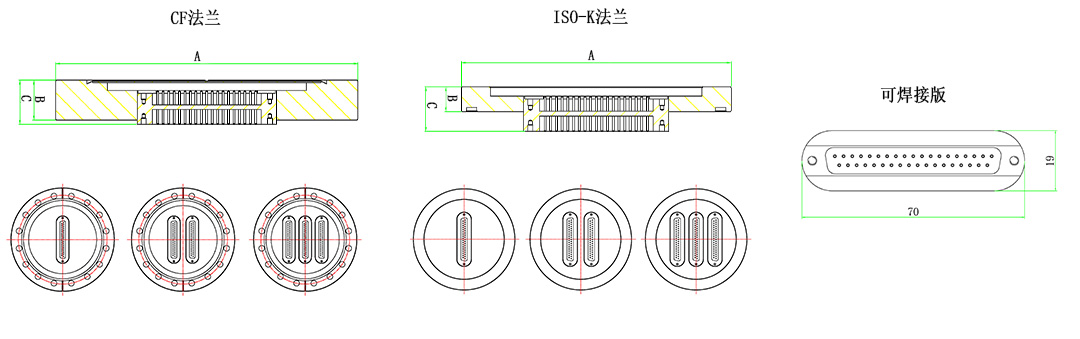

产品尺寸

Sub-D37馈通极限数量
法兰	CF80	CF100	ISO-K100
数量	1	3	3

Sub-D37+CF法兰选型表
法兰	馈通数量	A (mm)	B (mm)	C (mm)	型号
CF80	1	130	18	21.4	MT101-DB37-C80
CF100	1	152	20	22.2	MT101-DB37-C100
CF100	3	152	20	22.2	MT101-DB37-C100-3

Sub-D37+ISO-K法兰选型表
法兰	馈通数量	A (mm)	B (mm)	C (mm)	型号
ISO-K100	1	165	12	21.5	MT101-DB37-ISOK100
ISO-K100	3	165	12	21.5	MT101-DB37-ISOK100-3
备注：其他法兰及馈通组合请咨询客服

Sub-D37+焊接版选型表
馈通数量	型号
1	MT100-DB37-WV

Sub-D37相关配件
类型		描述	型号
真空端	①单独PEEK接头型号	Sub-D37 PEEK 接头	MT102-DB37FS-PK
	②插针型号	每包15个	MT104-DBPF-15
	③屏蔽壳型号	Sub-D37屏蔽壳	MT103-DB37HS
	套装型号【含足够数量插针】	①+②	MT-DB37FS-PK-SET
	套装型号【含足够数量插针】	①+②+③	MT-DB37FS-PK-PACK
真空线缆	KAPM系列	多股单芯非屏蔽线	301-KAPM-035 301-KAPM-060
大气端	套装型号	包括接头、母针、外壳	MT102-DB37FS-AIR
