Sub-D50型真空馈通

Sub-D50真空馈通适用于超高真空环境中的电信号传输，符合电子行业标准Sub-D尺寸。配备50个引脚，引脚材料镀金NiFe，密封材料玻璃陶瓷，最高电压500VDC，最大电流每针5A，工作温度范围-200℃~250℃，极限真空<1E-10mbar。可焊接于CF63、CF100、ISO-K100等法兰，支持定制法兰，提供可焊接版，可选配馈通两端的连接器及线缆。

产品特征

超高真空。

电子行业标准Sub-D尺寸。

CF63法兰上可焊接1个，CF100法兰上最多可焊接3个。

可在大型法兰上焊接多个馈通。

可选配两端的连接器及线缆。

可根据需求定制法兰和馈通。

产品参数

规格参数
引脚标准	DIN 41652，MIL-C-24308
引脚直径 Ø	1.0 mm
引脚材料	镀金NiFe合金
密封材料	玻璃陶瓷
最高电压	500V DC
额定电流	每针3A
最大电流	每针5A
温度范围	-200℃~250℃
极限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

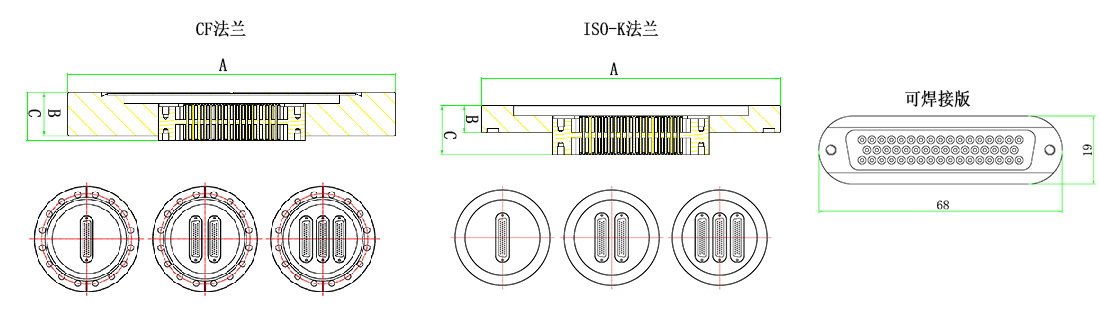

产品尺寸

Sub-D50馈通极限数量
法兰	CF63	CF100	ISO-K100
数量	1	3	3

Sub-D50+CF法兰选型表
法兰	馈通数量	A (mm)	B (mm)	C (mm)	型号
CF63	1	114	17.5	21.4	MT101-DB50-C63
CF100	1	152	20	22.2	MT101-DB50-C100
CF100	3	152	20	22.2	MT101-DB50-C100-3

Sub-D50+ISO-K法兰选型表
法兰	馈通数量	A (mm)	B (mm)	C (mm)	型号
ISO-K100	1	165	12	21.5	MT101-DB50-ISOK100
ISO-K100	3	165	12	21.5	MT101-DB50-ISOK100-3
备注：其他法兰及馈通组合请咨询客服

Sub-D50+焊接版选型表
馈通数量	型号
1	MT100-DB50-WV

Sub-D50相关配件
类型		描述	型号
真空端	①单独PEEK接头型号	Sub-D50 PEEK 接头	MT102-DB50FS-PK
	②插针型号	每包25个	MT104-DBPF-25
	③屏蔽壳型号	Sub-D50屏蔽壳	MT103-DB50HS
	套装型号【含足够数量插针】	①+②	MT-DB50FS-PK-SET
	套装型号【含足够数量插针】	①+②+③	MT-DB50FS-PK-PACK
真空线缆	KAPM系列	多股单芯非屏蔽线	301-KAPM-035 301-KAPM-060
大气端	套装型号	包括接头、母针、外壳	MT102-DB50FS-AIR
