Sub-D型馈通真空端公头连接器匹配Sub-D馈通，用于真空环境的信号传输。采用PEEK材质，兼容超高真空环境<1E-10mbar，适用温度范围-50℃~230℃。可提供9/15/25/37/50针多种规格，引脚材料为镀金铜合金。可提供配套的插针和铝制保护壳，支持单独购买PEEK接头、插针、保护壳或组合套装，还可根据需求提供不锈钢屏蔽外壳或陶瓷接头（替代PEEK接头）。
产品特征
真空端连接器采用PEEK材质制造，兼容超高真空环境。
可选配配套的插针，和铝制屏蔽壳。
插针数量：9/15/25/37/50。
产品参数
Sub-D真空端公头连接器规格参数 |
引脚标准 | DIN 41652，MIL-C-24308 |
公针直径 Ø | 1.0 mm |
导线直径 Ø | 配套MT104-DBPM |
真空连接器引脚材料 | 镀金铜合金 |
真空连接器材质 | PEEK |
真空连接器温度范围 | -50℃~230℃ |
极限真空 | <1×10-10 mbar |

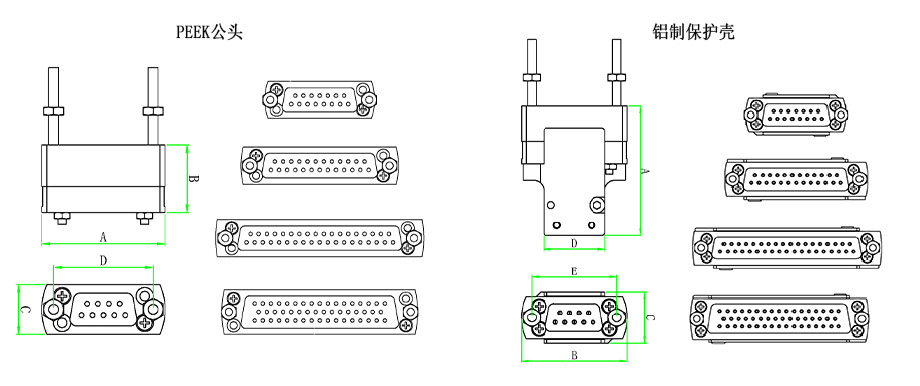

产品尺寸
| 真空公头连接器尺寸 |
| 引脚数量 | A (mm) | B (mm) | C (mm) | D (mm) |
| 9 | 31 | 17 | 12.5 | 25 |
| 15 | 37 | 17 | 12.5 | 33.3 |
| 25 | 53 | 17 | 12.5 | 47.04 |
| 37 | 70 | 17 | 12.5 | 63.5 |
| 50 | 66 | 17 | 15 | 61.2 |
| 真空公头连接器+铝制保护壳尺寸 |
| 引脚数量 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
| 9 | 38.2 | 31 | 15 | 18 | 25 |
| 15 | 46.2 | 37 | 15 | 24.5 | 33.3 |
| 25 | 44.2 | 53 | 15 | 38.5 | 47.04 |
| 37 | 44.2 | 70 | 15 | 54 | 63.5 |
| 50 | 44.2 | 66 | 17 | 52 | 61.2 |
| 真空公头连接器型号 |
| 引脚数量 | 单独PEEK接头型号① | 插针型号② | 铝制保护壳型号③ | 插针+连接器型号①+② | 插针+连接器+铝制保护壳型号
①+②+③ |
| 9 | MT102-DB09MS-PK | MT104-DBPM-10 | MT103-DB09HS | MT-DB09MS-PK-SET | MT-DB09MS-PK-PACK |
| 15 | MT102-DB15MS-PK | MT104-DBPM-15 | MT103-DB15HS | MT-DB15MS-PK-SET | MT-DB15MS-PK-PACK |
| 25 | MT102-DB25MS-PK | MT104-DBPM-25 | MT103-DB25HS | MT-DB25MS-PK-SET | MT-DB25MS-PK-PACK |
| 37 | MT102-DB37MS-PK | MT104-DBPM-15 | MT103-DB37HS | MT-DB37MS-PK-SET | MT-DB37MS-PK-PACK |
| 50 | MT102-DB50MS-PK | MT104-DBPM-25 | MT103-DB50HS | MT-DB50MS-PK-SET | MT-DB50MS-PK-PACK |
