Sub-D型真空馈通真空端母头连接器匹配Sub-D馈通，用于真空环境的信号传输。采用PEEK材质，兼容超高真空环境<1E-10mbar，适用温度范围-50℃~230℃。可提供9/15/25/37/50针等多种规格，引脚标准符合DIN 41652和MIL-C-24308，可提供配套的插针和铝制保护壳，支持单独购买PEEK接头、插针或套装。也可根据需求提供不锈钢屏蔽外壳或陶瓷接头。
产品特征
真空端连接器采用PEEK材质制造，兼容超高真空环境。
可选配配套的插针，和铝制屏蔽壳。
插针数量：9/15/25/37/50。
产品参数
Sub-D真空端母头连接器规格参数 |
引脚标准 | DIN 41652，MIL-C-24308 |
公针直径 Ø | 1.0 mm |
导线直径 Ø | 配套MT104-DBPF |
引脚材料 | 镀金铜合金 |
材质 | PEEK |
温度范围 | -50℃~230℃ |
极限真空 | <1×10-10 mbar |

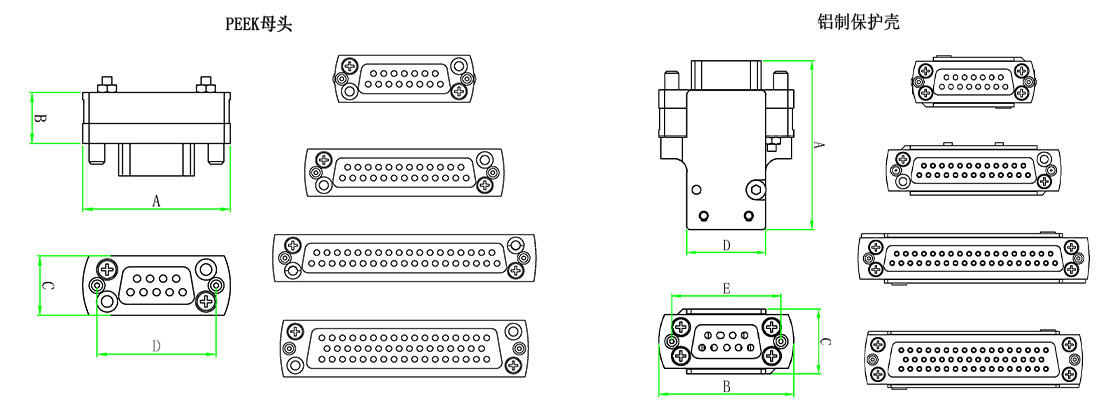

产品尺寸
| 真空母连接器尺寸 |
| 引脚数量 | A (mm) | B (mm) | C (mm) | D (mm) |
| 09 | 25 | 12.5 | 10.7 | 31 |
| 15 | 33.3 | 12.5 | 10.7 | 37 |
| 25 | 47.04 | 12.5 | 10.7 | 53 |
| 37 | 63.5 | 12.5 | 10.7 | 70 |
| 50 | 61.2 | 15 | 10.7 | 66 |
| 真空母头连接器+铝制保护壳尺寸 |
| 引脚数量 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
| 09 | 38.7 | 31 | 15 | 18 | 25 |
| 15 | 46.7 | 37 | 15 | 24.5 | 33.3 |
| 25 | 44.7 | 53 | 15 | 38.5 | 47.04 |
| 37 | 44.7 | 73 | 15 | 54 | 63.5 |
| 50 | 44.7 | 66 | 17 | 52 | 61.2 |
| 真空母头连接器型号 |
引脚 数量 | 单独PEEK接头 型号① | 插针型号② | 铝制保护壳型号③ | 插针+连接器 型号 ①+② | 插针+连接器+铝制保护壳 型号 ①+②+③ |
| 09 | MT102-DB09FS-PK | MT104-DBPF-10 | MT103-DB09HS | MT-DB09FS-PK-SET | MT-DB09FS-PK-PACK |
| 15 | MT102-DB15FS-PK | MT104-DBPF-15 | MT103-DB15HS | MT-DB15FS-PK-SET | MT-DB15FS-PK-PACK |
| 25 | MT102-DB25FS-PK | MT104-DBPF-25 | MT103-DB25HS | MT-DB25FS-PK-SET | MT-DB25FS-PK-PACK |
| 37 | MT102-DB37FS-PK | MT104-DBPF-15 | MT103-DB37HS | MT-DB37FS-PK-SET | MT-DB37FS-PK-PACK |
| 50 | MT102-DB50FS-PK | MT104-DBPF-25 | MT103-DB50HS | MT-DB50FS-PK-SET | MT-DB50FS-PK-PACK |
备注： 1. 可提供不锈钢屏蔽外壳。 2. 可提供陶瓷接头，替代PEEK接头。其他不变，型号中的PK将修改为CE。 3. 插针数量可选10、15、25。 4. 当购买①+②或者①+②+③套装时，将提供足够数量的插针。 |
