Sub-D型高密度真空馈通：HD15
当前位置：首页 > 产品中心

Sub-D型高密度真空馈通：HD15

HD15 Sub-D型高密度馈通，引脚直径0.7mm，引脚材料为镀金NiFe，密封材料为玻璃陶瓷，最高电压500VDC，额定电流为1.5A/针，温度范围-200℃~180℃，极限真空<1E-10mbar。该馈通外壳尺寸与标准Sub-D09馈通一致，CF40法兰可兼容数量为1，CF63法兰可兼容数量为4，大型法兰可兼容数量更多，可根据需求定制法兰和馈通组合，或选择可焊接版馈通。可选配馈通两端的连接器及真空线缆。

产品特征

超高真空。

外壳尺寸与标准Sub-D09馈通一致，包含15根引脚。

CF40法兰上可焊接1个，CF63法兰上最多可焊接4个。

可在大型法兰上焊接多个馈通。

可选配两端的连接器及线缆。

可根据需求定制法兰和馈通。

产品参数

规格参数
引脚直径 Ø	0.7 mm
引脚材料	镀金NiFe合金
密封材料	玻璃陶瓷
最高电压	500V DC
额定电流	每针1.5A
最大电流	每针3A
温度范围	-200℃~180℃
极限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

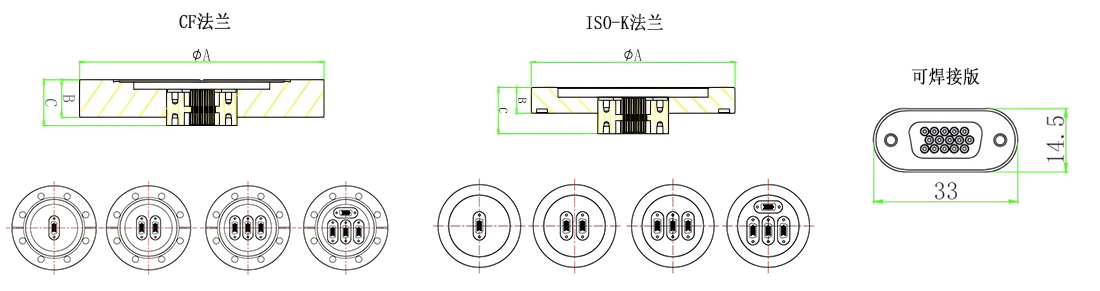

产品尺寸

HD15高密度真空馈通

HD15馈通极限数量
法兰	CF40	CF63	CF100	KF25	KF40	KF50	ISO-K63
数量	1	4	8	1*	1	2	4

CF法兰选型表
法兰	馈通数量	A (mm)	B (mm)	C (mm)	型号
CF40	1	70	12.7	17	MT101-HD15-C40
CF63	1	114	17.5	21.4	MT101-HD15-C63
CF63	2				MT101-HD15-C63-2
CF63	4				MT101-HD15-C63-4

KF/ISO-K法兰选型表
法兰	馈通数量	A (mm)	B (mm)	C (mm)	型号
KF40	1	55	5	17	MT101-HD15-K40
KF50	1	75	5		MT101-HD15-K50
KF50	2	75	5		MT101-HD15-K50-2
ISO-K63	4	130	12	21.5	MT101-HD15-ISOK63-4

焊接版选型表
馈通数量	型号
1	MT100-HD15-WV

HD15馈通相关配件
类型		描述	型号
真空端	①单独PEEK接头型号	HD15 PEEK 接头	MT102-HD15FS-PK
	②插针型号	配套数量插针	MT104-HDPF-15
	③屏蔽壳型号	Sub-D09屏蔽壳	MT103-DB09HS
	套装型号【含足够数量插针】	①+②	MT102-HD15FS-PK-SET
	套装型号【含足够数量插针】	①+②+③	MT102-HD15FS-PK-PACK
真空线缆	KAPM系列	多股单芯非屏蔽线	MT165-KAPM系列
大气端	套装型号	包括接头、母针、外壳	MT102-HD15-AIR
