北京麦迪森科技有限公司 | Sub-D型高功率真空馈通5W5

Sub-D型高功率真空馈通5W5
当前位置：首页 > 产品中心

Sub-D型高功率真空馈通5W5

5W5 Sub-D型高功率馈通配有5根高功率引脚，引脚直径3.6mm，引脚材料为镀金NiFe，密封材料为玻璃陶瓷，最高电压500VDC，额定电流为20A/针，温度范围-200℃~180℃，极限真空<1E-10mbar。该馈通外壳尺寸与标准Sub-D25馈通一致，可兼容最小尺寸法兰为CF63，CF100法兰最多可焊接该馈通数量为5，更大的法兰可焊接数量更多，可根据需求定制法兰和馈通组合，或选择可焊接版馈通。可选配馈通两端的连接器及真空线缆。

产品特征

超高真空。

外壳尺寸与标准Sub-D25馈通一致，包含5根高功率引脚。

最小使用CF63法兰，CF100法兰上最多可焊接5个。

可在大型法兰上焊接多个馈通。

可选配两端的连接器及线缆。

可根据需求定制法兰和馈通。

产品参数

规格参数
引脚直径 Ø	3.6 mm
引脚材料	镀金NiFe合金
密封材料	玻璃陶瓷
最高电压	500V DC
额定电流	每针20A
温度范围	-200℃~180℃
极限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

产品尺寸

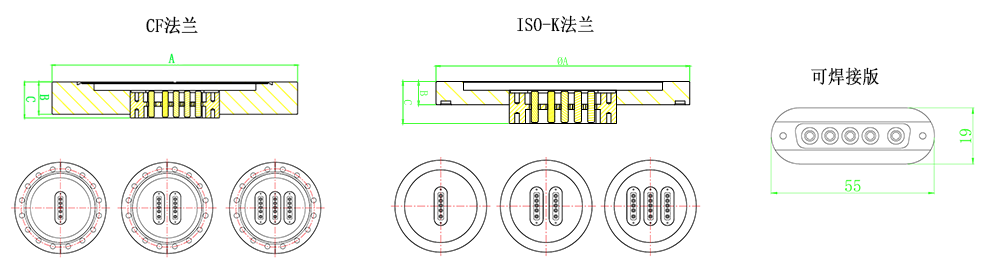

Sub-D型高功率真空馈通5W5

极限数量
法兰	CF63	CF100	ISO-K63	ISO-K100
数量	2	5	2	5

CF法兰选型表
法兰	馈通数量	A (mm)	B (mm)	C (mm)	型号
CF63	1	114	17.5	21.4	MT101-25P-5W5-C63
CF63	2	114	17.5	21.4	MT101-25P-5W5-C63-2
CF100	3	152	20	22.2	MT101-25P-5W5-C100-3
CF100	4				MT101-25P-5W5-C100-4
CF100	5				MT101-25P-5W5-C100-5

ISO-K法兰选型表
法兰	馈通数量	A (mm)	B (mm)	C (mm)	型号
ISO-K63	1	130	12	21.5	MT101-25P-5W5-ISOK63
ISO-K63	3	130	12	21.5	MT101-25P-5W5-ISOK63-3
备注：其他法兰及馈通组合请咨询客服。

焊接版选型表
馈通数量	型号
1	MT100-25P-5W5-WV

相关配件
类型		描述	型号
真空端	①单独PEEK接头型号	5W5 PEEK接头	MT102-FX25P-5W5-PK
	②插针型号	1个插针	MT104-DBPF-POWER
	③屏蔽壳型号	Sub-D25屏蔽壳	MT103-DB25HS
	套装型号【含足够数量插针】	①+②	MT102-FX25P-5W5-PK-SET
	套装型号【含足够数量插针】	①+②+③	MT102-FX25P-5W5-PK-PACK
真空线缆	KAPM系列	多股单芯非屏蔽线	MT165-KAPM-200-HV7.5K
大气端	套装型号	包括接头、母针、外壳	MT102-FX25P-5W5-AIR
