9W4 Sub-D型高功率馈通配有4根高功率引脚和5根标准引脚，高功率引脚直径3.6mm，标准引脚直径1.0mm，引脚材料为镀金NiFe，密封材料为玻璃陶瓷，最高电压500VDC，高功率引脚额定电流为20A/针，标准引脚为3A/针。温度范围-200℃~180℃，极限真空<1E-10mbar。该馈通外壳尺寸与标准Sub-D25馈通一致，可兼容最小尺寸法兰为CF63，CF100法兰最多可焊接该馈通数量为5，更大法兰可兼容数量更多，可根据需求定制法兰和馈通组合，或选择可焊接版馈通。可选配馈通两端的连接器及真空线缆。
产品参数
规格参数 |
引脚直径 Ø | 高功率：3.6 mm
标准：1.0 mm |
引脚材料 | 镀金NiFe合金 |
密封材料 | 玻璃陶瓷 |
最高电压 | 500V DC |
额定电流 | 高功率引脚每针20A
标准引脚每针3A |
温度范围 | -200℃~180℃ |
极限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

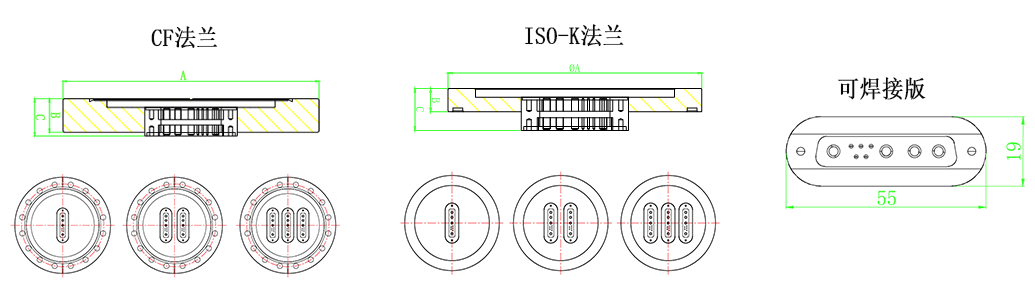

产品尺寸
| 极限数量 |
法兰 | CF63 | CF100 | ISO-K63 | ISO-K100 |
数量 | 2 | 5 | 2 | 5 |
| CF法兰选型表 |
| 法兰 | 馈通数量 | A (mm) | B (mm) | C (mm) | 型号 |
| CF63 | 1 | 114 | 17.5 | 21.4 | MT101-25P-9W4-C63 |
| CF63 | 2 | MT101-25P-9W4-C63-2 |
| CF100 | 3 | 152 | 20 | 22.2 | MT101-25P-9W4-C100-3 |
| CF100 | 4 | MT101-25P-9W4-C100-4 |
| CF100 | 5 | MT101-25P-9W4-C100-5 |
| ISO-K法兰选型表 |
| 法兰 | 馈通数量 | A (mm) | B (mm) | C (mm) | 型号 |
| ISO-K63 | 1 | 130 | 12 | 21.5 | MT101-25P-9W4-ISOK63 |
| ISO-K63 | 3 | 130 | 12 | 21.5 | MT101-25P-9W4-ISOK63-3 |
| 备注：其他法兰及馈通组合请咨询客服。 |
| 焊接版选型表 |
| 馈通数量 | 型号 |
| 1 | MT100-25P-9W4-WV |
| 9W4馈通相关配件 |
| 类型 | 描述 | 型号 |
| 真空端 | ①单独PEEK接头型号 | 9W4 PEEK 接头 | MT102-FX25P-9W4-PK |
| ②插针型号 | 1个插针
1个标准插针 | MT104-DBPF-POWER
MT104-DBPF |
| ③屏蔽壳型号 | Sub-D25屏蔽壳 | MT103-DB25HS |
| 套装型号【含足够数量插针】 | ①+② | MT102-FX25P-9W4-PK-SET |
| ①+②+③ | MT102-FX25P-9W4-PK-PACK |
| 真空线缆 | KAPM系列 | 多股单芯非屏蔽线 | MT165-KAPM-200-HV7.5K |
| 大气端 | 套装型号 | 包括接头、母针、外壳 | MT102-FX25P-9W4-AIR |
