MS4型真空馈通

MS4馈通为工业级螺纹连接馈通，适用于在真空环境中传输可靠的电信号。引脚直径1.6mm，采用镀金NiFe引脚材料和玻璃陶瓷密封材料。高压700VDC，额定电流10A/针，使用温度范围-50~200℃，极限真空优于1E-10mbar。CF16/40/63及KF40法兰均只可容纳1个MS4馈通，大型法兰上可焊接多个馈通，或提供可焊接版馈通。可选配馈通两端的连接器及线缆，也可根据需求定制法兰馈通。

产品特征

MS型馈通，使用螺纹连接，适用于在真空系统中传输可靠的电信号。

馈通尺寸较大，CF16、CF63法兰均只可焊接一个。

可在大型法兰上焊接多个馈通。

可选配两端的连接器及线缆。

可根据需求定制法兰和馈通。

产品参数

规格参数
引脚标准	MIL-C-5015
引脚直径 Ø	1.6 mm
引脚材料	镀金NiFe合金
密封材料	玻璃陶瓷
最高电压	700V DC
额定电流	每针10A
温度范围	-50℃~200℃
极限真空	<1×10^-10mbar
漏率	<1×10^-12 Pa·m³/s He

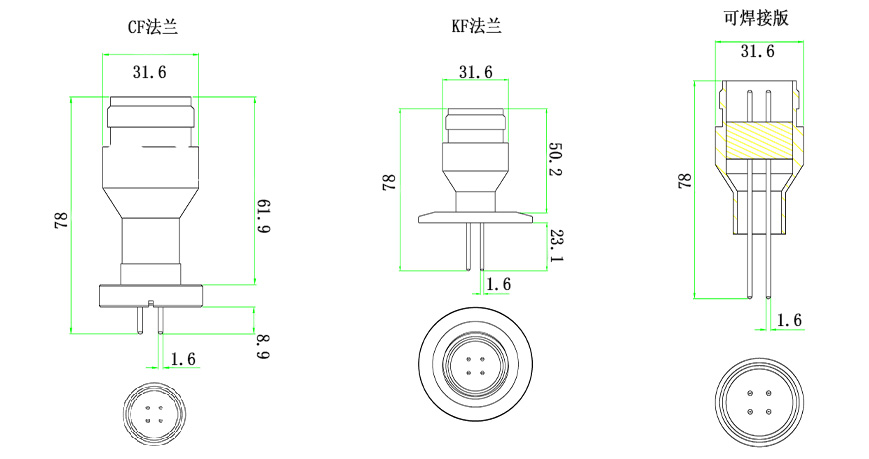

产品尺寸

MS4型真空馈通

CF法兰选型表
法兰	馈通数量	型号
CF16	1	MT110-MS4-C16
CF40	1	MT110-MS4-C40
CF63	1	MT110-MS4-C63
备注：MS4馈通的真空端连接器可能与CF16带颈法兰产生干涉，可使用MT110-CON-MS4-PK-SET-V2。

KF法兰选型表
法兰	馈通数量	型号
KF25	1	MT110-MS4-K25
KF40	1	MT110-MS4-K40
备注：其他法兰及馈通组合请咨询客服

焊接版选型表
馈通数量	型号
1	MT110-MS4-WV

相关配件
真空端连接器插针	MT160-PCRC-1.6 【可单独使用】
真空端连接器	MT110-CON-MS4-PK-SET MT110-CON-MS4-PK-SET-V2(小尺寸)
真空线缆	MT165-KAPM系列
大气端连接器	MT110-CON-MS4-AIR
