MS6型真空馈通

MS6馈通采用螺纹连接，设计用于在真空环境中传输可靠的电信号。引脚标准为MIL-C-5015，直径1.6mm，材料为镀金NiFe，密封材料为玻璃陶瓷。最高电压700VDC，额定电流每针10A，温度范围-50~200℃，极限真空优于1E-10mbar。由于馈通尺寸较大，CF16/40/63及KF40法兰可容纳馈通数量为1，可在大型法兰上焊接多个馈通，也可根据需求定制法兰馈通。可选配真空端连接器/插针、真空线缆及大气端连接器。

产品特征

MS型馈通，使用螺纹连接，适用于在真空系统中传输可靠的电信号。

馈通尺寸较大，CF16、CF63法兰均只可焊接一个。

可在大型法兰上焊接多个馈通。

可选配两端的连接器及线缆。

可根据需求定制法兰和馈通。

产品参数

规格参数
引脚标准	MIL-C-5015
引脚直径 Ø	1.6 mm
引脚材料	镀金NiFe合金
密封材料	玻璃陶瓷
最高电压	700V DC
额定电流	每针10A
温度范围	-50℃~200℃
极限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

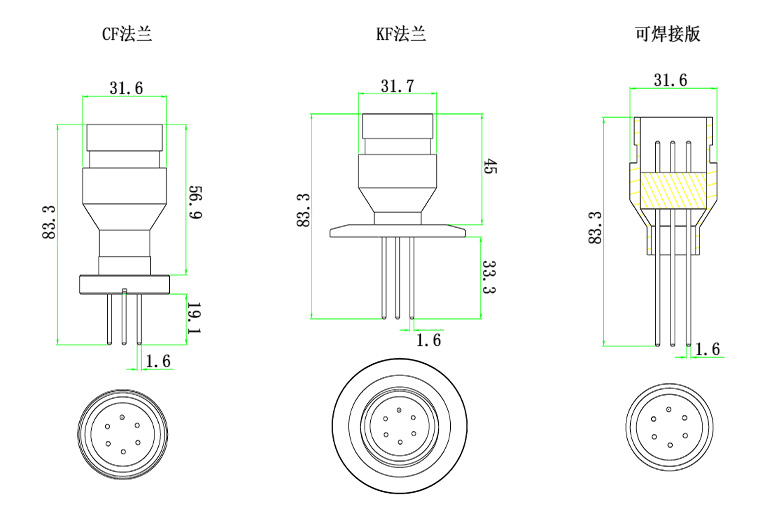

产品尺寸

MS6型真空馈通

CF法兰选型表
法兰	馈通数量	型号
CF16	1	MT110-MS6-C16
CF40	1	MT110-MS6-C40
CF63	1	MT110-MS6-C63
备注：MS6馈通的真空端连接器可能与CF16带颈法兰产生干涉，可使用MT110-CON-MS6-PK-SET-V2 。

KF法兰选型表
法兰	馈通数量	型号
KF25	1	MT110-MS6-K25
KF40	1	MT110-MS6-K40
备注：其他法兰及馈通组合请咨询客服

焊接版选型表
馈通数量	型号
1	MT110-MS6-WV

相关配件
真空端连接器插针	MT160-PCRC-1.6【可单独使用】
真空端连接器	MT110-CON-MS6-PK-SET MT110-CON-MS4-PK-SET-V2(小尺寸)
真空线缆	MT165-KAPM系列
大气端连接器	MT110-CON-MS6-AIR
