SMADF50同轴馈通

SMADF50同轴馈通采用螺纹连接，具有50Ω阻抗匹配，采用浮地屏蔽方式，双端SMA接口。适用最高电压1000VDC，最大电流为3A，最高频率可达6.5GHz，温度范围-200~300℃，极限真空<1E-10mbar。CF16法兰可兼容该馈通数量为1，CF40法兰最多可兼容该馈通数量为3，可根据需求定制法兰馈通，或选择可焊接版馈通。相关配件可选真空端或大气端的连接器及线缆。

产品特征

SMA馈通采用螺纹连接，具有50Ω阻抗匹配，最高频率可达6.5GHz。

浮地屏蔽。

CF16法兰上可焊接1个，CF40法兰上最多可焊接3个。

可选配两端的连接器及线缆。

可根据需求定制法兰和馈通。

产品参数

规格参数
屏蔽类型	浮地屏蔽
阻抗匹配	50Ω
导体直径Ø	双端SMA接口
最高电压	1000V DC
最大电流	3A
频率范围	AC to 6.5 GHz
温度范围	-200℃~300℃
极限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

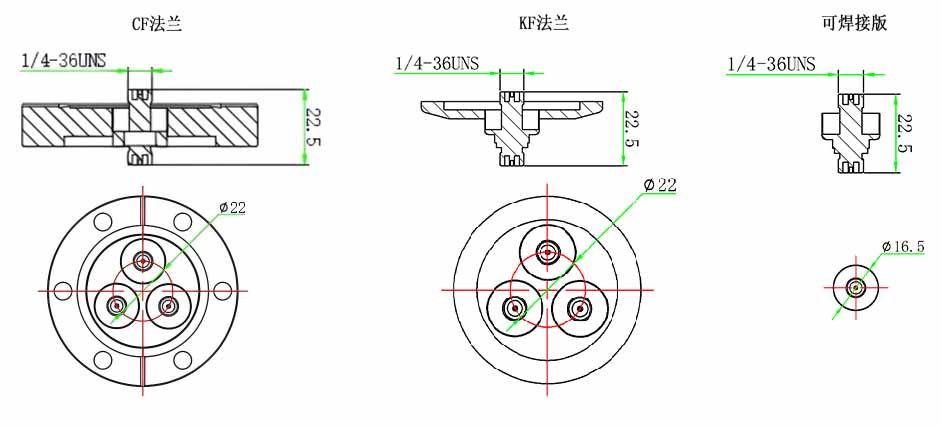

产品尺寸

SMADF50同轴馈通

CF法兰选型表
法兰	馈通数量	型号
CF16	1	MT140-SMADF50-C16
CF40	1	MT140-SMADF50-C40
CF40	2	MT140-SMADF50-C40-2
CF40	3	MT140-SMADF50-C40-3

KF法兰选型表
法兰	馈通数量	型号
KF16	1	MT140-SMADF50-K16
KF40	1	MT140-SMADF50-K40
KF40	2	MT140-SMADF50-K40-2
KF40	3	MT140-SMADF50-K40-3
备注：其他法兰及馈通组合请咨询客服

焊接版选型表
馈通数量	型号
1	MT140-SMADF50-WV

相关配件
真空端连接器	MT145-CON-SMA-VAC
真空线缆	MT165-PTFE50同轴线 MT165-KAP50同轴线 MT165-KAPM系列
真空端连接器+线缆	MT145-SMA-MX-PTFE50-500-VAC等
大气端连接器	MT145-CON-SMA-AIR
大气端连接器+线缆	MT145-SMA-MX-500-AIR等
