SMA同轴馈通采用螺纹连接，具有50Ω阻抗匹配，采用接地屏蔽方式，可选SMA50单端馈通或SMAD50双端馈通。单端馈通导体直径为1.8mm，双端馈通采用SMA接头，适用最高电压为1000VDC，最大电流为3A，最高频率可达6.5GHz，温度范围-200~300℃，极限真空<1E-10mbar。CF16法兰可兼容该馈通数量为1，CF40法兰最多可兼容该馈通数量为4，可根据需求定制法兰馈通，或选择可焊接版馈通。相关配件可选馈通两端的连接器及线缆。
产品特征
SMA馈通采用螺纹连接，具有50Ω阻抗匹配，最高频率可达6.5GHz。
CF16法兰上可焊接1个，CF40法兰上最多可焊接4个。
单端/双端SMA馈通。
可选配两端的连接器及线缆。
可根据需求定制法兰和馈通。
产品参数
规格参数 |
屏蔽类型 | 接地屏蔽 |
阻抗匹配 | 50Ω |
导体直径Ø | 单端：1.8 mm
双端：SMA接口 |
最高电压 | 1000V DC |
最大电流 | 3A |
频率范围 | AC to 6.5 GHz |
温度范围 | -200℃~300℃ |
极限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

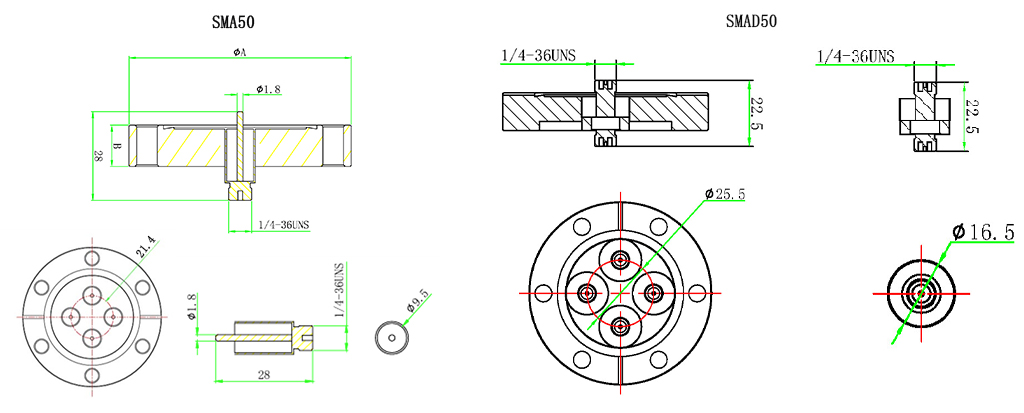

产品尺寸
CF法兰选型表 |
法兰 | 馈通数量 | 单端SMA50型号 | 双端SMAD50型号 |
CF16 | 1 | MT140-SMA50-C16 | MT140-SMAD50-C16 |
CF40 | 1 | MT140-SMA50-C40 | MT140-SMAD50-C40 |
CF40 | 2 | MT140-SMA50-C40-2 | MT140-SMAD50-C40-2 |
CF40 | 3 | MT140-SMA50-C40-3 | MT140-SMAD50-C40-3 |
CF40 | 4 | MT140-SMA50-C40-4 | MT140-SMAD50-C40-4 |
KF法兰选型表 |
法兰 | 馈通数量 | 单端SMA50型号 | 双端SMAD50型号 |
KF16 | 1 | MT140-SMA50-K16 | MT140-SMAD50-K16 |
KF40 | 1 | MT140-SMA50-K40 | MT140-SMAD50-K40 |
KF40 | 2 | MT140-SMA50-K40-2 | MT140-SMAD50-K40-2 |
KF40 | 3 | MT140-SMA50-K40-3 | MT140-SMAD50-K40-3 |
KF40 | 4 | MT140-SMA50-K40-4 | MT140-SMAD50-K40-4 |
备注：其他法兰及馈通组合请咨询客服 |
焊接版选型表 |
馈通数量 | 单端SMA50型号 | 双端SMAD50型号 |
1 | MT140-SMA50-WV | MT140-SMAD50-WV |
相关配件 |
| SMA50同轴馈通相关配件 | SMAD50同轴馈通相关配件 |
真空端连接器 | MT160-PISC-1.8
MT145-CON-SSMA-VAC | MT145-CON-SMA-VAC |
真空线缆 | MT165-PTFE50同轴线 MT165-KAP50同轴线 MT165-KAPM系列 |
真空端连接器+线缆 | MT145-SSMA-FX-PTFE50-500-VAC等 | MT145-SMA-MX-PTFE50-500-VAC等 |
大气端连接器 | MT145-CON-SMA-AIR |
大气端连接器+线缆 | MT145-SMA-MX-500-AIR等 |
