具有50Ω阻抗匹配的特殊型SHV馈通，可选采用接地屏蔽的SHV50单端馈通和SHVD50双端馈通或采用浮地屏蔽的SHVDF50双端馈通。其中单端馈通的导体直径为1.65mm，双端馈通采用SHV真空端接口。最高频率100MHz，最高电压5KV，最大电流5A，温度范围-200~300℃，极限真空<1E-10mbar。CF16法兰可兼容该馈通数量为1，CF40法兰最多可兼容单端馈通的数量为4，可根据需求定制法兰馈通，或选择可焊接版馈通。相关配件可选真空端或大气端的连接器及线缆。
产品特征
特殊的SHV馈通，阻抗为50Ω。
提供单端和双端的选择。
有接地屏蔽和浮地屏蔽可选。
可选配两端的连接器及线缆。
可根据需求定制法兰和馈通。
产品参数
规格参数 |
屏蔽类型 | SHV50：接地屏蔽
SHVD50：接地屏蔽
SHVDF50：浮地屏蔽 |
阻抗匹配 | 50Ω |
频率范围 | AC to 100MHz |
导体直径Ø | SHV50：1.65mm
SHVD50：SHV真空端接头
SHVDF50：SHV真空端接头 |
最高电压 | 6KV DC |
最大电流 | 5A |
温度范围 | -200℃~300℃ |
极限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

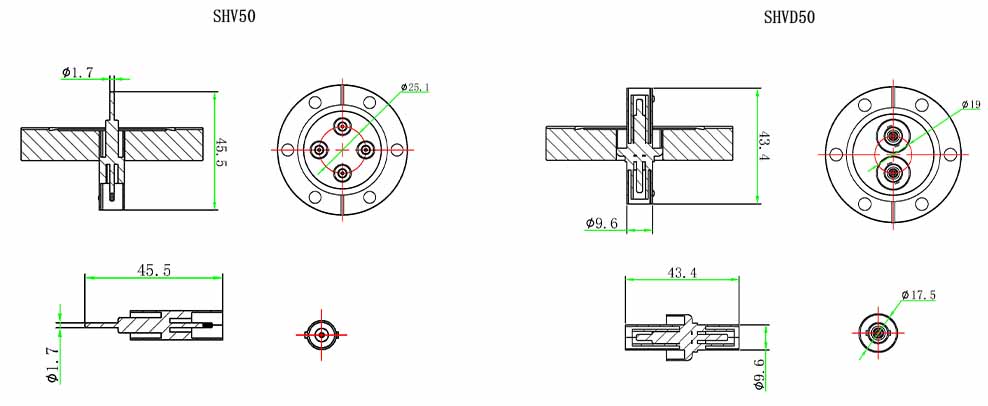

产品尺寸
CF法兰选型表 |
法兰 | 馈通数量 | SHV50型号 | SHVD50型号 | SHVDF50型号 |
CF16 | 1 | MT140-SHV50-C16 | MT140-SHVD50-C16 | MT140-SHVDF50-C16 |
CF40 | 1 | MT140-SHV50-C40 | MT140-SHVD50-C40 | MT140-SHVDF50-C40 |
CF40 | 2 | MT140-SHV50-C40-2 | MT140-SHVD50-C40-2 | MT140-SHVDF50-C40-2 |
CF40 | 3 | MT140-SHV50-C40-3 | MT140-SHVD50-C40-3 | MT140-SHVDF50-C40-3 |
CF40 | 4 | MT140-SHV50-C40-4 | / | / |
KF法兰选型表 |
法兰 | 馈通数量 | SHV50型号 | SHVD50型号 | SHVDF50型号 |
KF16 | 1 | MT140-SHV50-K16 | MT140-SHVD50-K16 | MT140-SHVDF50-K16 |
KF40 | 1 | MT140-SHV50-K40 | MT140-SHVD50-K40 | MT140-SHVDF50-K40 |
KF40 | 2 | MT140-SHV50-K40-2 | MT140-SHVD50-K40-2 | MT140-SHVDF50-K40-2 |
备注：其他法兰及馈通组合请咨询客服 |
焊接版选型表 |
馈通数量 | SHV50型号 | SHVD50型号 | SHVDF50型号 |
1 | MT140-SHV50-WV | MT140-SHVD50-WV | MT140-SHVDF50-WV |
相关配件 |
| SHV50同轴馈通相关配件 | SHVD50同轴馈通相关配件 | SHVDF50同轴馈通相关配件 |
真空端连接器 | MT160-PISC-1.8
MT145-CON-SSHV50-VAC | MT145-CON-SHV-VAC | MT145-CON-SHV-VAC |
真空线缆 | MT165-PTFE50同轴线 MT165-KAP50同轴线 MT165-KAPM系列 |
真空端连接器+线缆 | MT145-SSHV50-FX-PTFE50-500-VAC等 | MT145-SHV-FX-PTFE50-500-VAC等 | MT145-SHV-FX-PTFE50-500-VAC等 |
大气端连接器 | MT145-CON-SHV-AIR |
大气端连接器+线缆 | MT145-SHV-FX-500-AIR等 |
