BNC-NPT型同轴馈通

NPT系列馈通的真空端连接方式采用NPT螺纹，适用于需要可靠信号传输和牢固连接的应用场景。这里以BNC馈通为例，将真空端连接方式改为NPT螺纹，即BNC-NPT馈通，可选单端或双端馈通（其他同轴馈通也可以改装）。BNC-NPT馈通采用接地屏蔽方式，阻抗匹配不固定，导体直径2.4mm，最高电压500VDC，最大电流3A，温度范围-200~450℃，极限真空<1E-7mbar。BNC-NPT馈通可兼容最小NPT锁紧法兰尺寸为3/8"，最小BP螺母锁紧法兰尺寸为1/4"，可咨询定制其他法兰及馈通组合。相关配件可选真空端或大气端的连接器及线缆。

产品特征

NPT型馈通将真空连接方式修改为NPT螺纹，适用于需要可靠信号传输和牢固连接的场合。

本部分以BNC馈通为例，其他同轴馈通同样可以改装。

可选配两端的连接器及线缆。

可根据需求定制法兰和馈通。

产品参数

规格参数
屏蔽类型	接地屏蔽
阻抗匹配	不固定
导体直径Ø	2.4 mm
最高电压	500V DC
最大电流	3A
温度范围	-200℃~450℃
极限真空	<1×10^-7 mbar
漏率	<1×10^-12 Pa·m³/s He

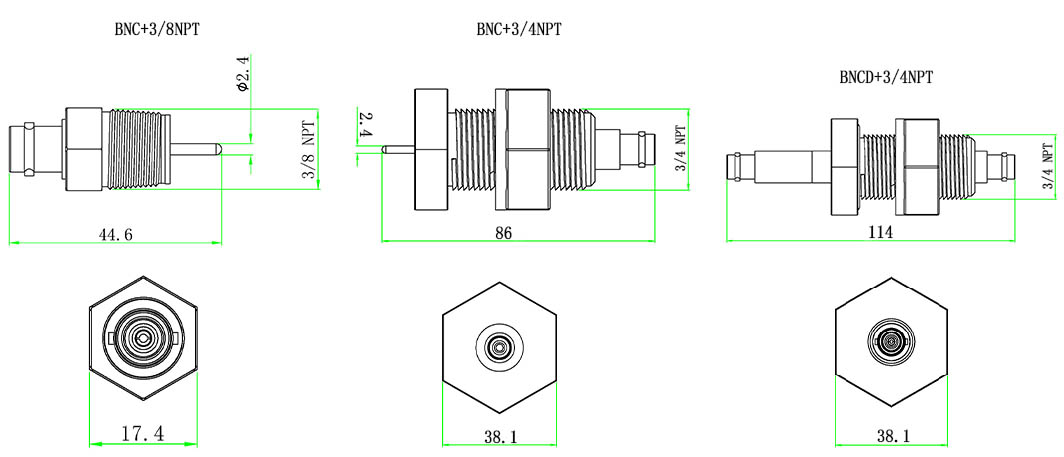

产品尺寸

NPT锁紧法兰选型表
法兰	馈通	馈通数量	型号
3/8” NPT锁紧法兰	BNC	1	MT140-BNC-3_8NPT
3/4” NPT锁紧法兰	BNC	1	MT140-BNC-3_4NPT
3/4” NPT锁紧法兰	BNCD	1	MT140-BNCD-3_4NPT

BP螺母锁紧法兰选型表
法兰	馈通	馈通数量	型号
1/4”BP螺母锁紧法兰	BNC	1	MT140-BNC-1_4BP
1/4”BP螺母锁紧法兰	BNCD	1	MT140-BNC-1_4BP
备注：其他法兰及馈通组合请咨询客服

BNC及BNCD同轴馈通相关配件
BNC真空端连接器	MT160-PPOC-2.4 MT160-CRFC-2.4 MT145-CON-SBNC-VAC
BNCD真空端连接器	MT145-CON-BNC-VAC
真空线缆	MT165-PTFE50，MT165-KAP50， MT165-KAPM系列
大气端连接器	MT145-CON-BNC-AIR
大气端连接器+线缆	MT145-BNC-MX-500-AIR等
