更高功率的单针馈通可提供多种导体直径，包括4.0mm、6.35mm、9.65mm和19mm等。馈通材质为不锈钢和陶瓷，导体可选镍、不锈钢、铜等多种材质。最高电压为5KV，最大电流为600A（直径19mm的铜电极最高电压为3KV）。以铜电极为例，直径4.0mm的最大电流为100A（最高电压5KV），直径6.35mm的最大电流为150A（最高电压5KV），直径9.65mm的最大电流250A（最高电压3KV）。由于馈通尺寸较小，适用于尺寸受限的应用场景，可咨询定制法兰馈通及其他导体材质，或选择可焊接版馈通。可选配馈通两端的连接器及线缆。
产品特征
高功率馈通。
多种材质可选：镍、铜、不锈钢，其他材质可咨询客服。
尺寸小，适用尺寸受限的应用场景。
可选配两端的连接器及线缆。
可根据需求定制法兰和馈通。
产品参数
规格参数 |
材质 | 不锈钢、陶瓷 |
导体材质 | 镍(Ni)、不锈钢(SS)、铜(Cu)等 |
导体直径Ø | 4.0/6.35/9.65/19 mm 等 |
最高电压 | 12KV |
最大电流 | 600A |
温度范围 | -200℃~450℃ |
极限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

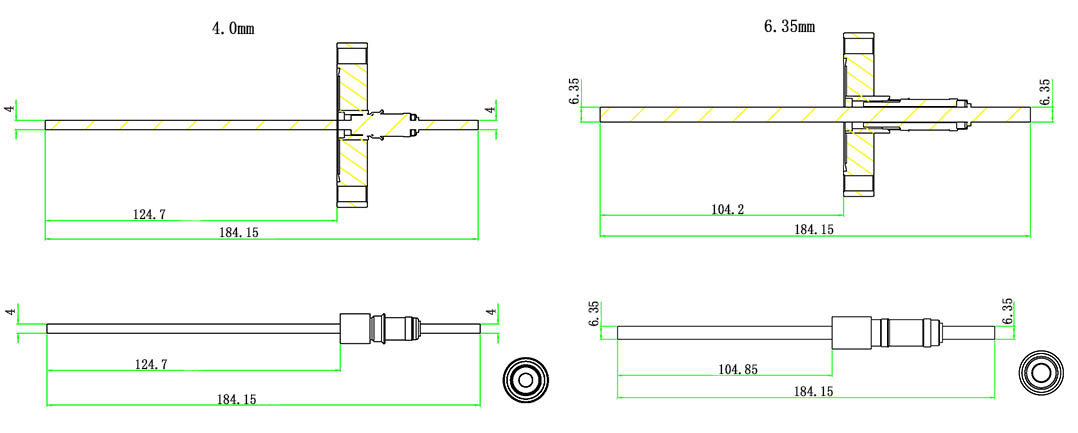

产品尺寸
CF/KF法兰选型表 |
针数 | 法兰 | 导体材质 | 导体直径(mm) | 电流(A) | 电压(KV) | 型号 |
1 | CF16 | 铜(Cu) | 4 | 100 | 5 | MT150-40CU5K-C16 |
2 | CF40 | 铜(Cu) | 4 | 100 | 5 | MT150-40CU5K-C40-2 |
1 | CF16 | 铜(Cu) | 6.35 | 180 | 12 | MT150-63CU12K-C16 |
4 | CF40 | 铜(Cu) | 6.35 | 180 | 12 | MT150-63CU12K-C40-4 |
1 | KF16 | 铜(Cu) | 6.35 | 180 | 12 | MT150-63CU12K-K16 |
4 | KF40 | 铜(Cu) | 6.35 | 180 | 12 | MT150-63CU12K-K40-4 |
1 | CF16 | 铜(Cu) | 9.65 | 300 | 8 | MT150-96CU8K-C16 |
1 | KF16 | 铜(Cu) | 9.65 | 300 | 8 | MT150-96CU8K-K16 |
1 | CF40 | 铜(Cu) | 19 | 800 | 8 | MT150-190CU8K-C40 |
1 | KF40 | 铜(Cu) | 19 | 800 | 8 | MT150-190CU8K-K40 |
备注：1. 4.0 mm直径的导体还可选用Ni做导体，最大电流为30A。
2. 6.35 mm直径的导体还可选用Ni和SS做导体，最大电流分别为75A和7A。
3. 其他法兰和导体材质的组合请咨询客服。 |
焊接版选型表 |
针数 | 导体材质 | 导体直径(mm) | 电流(A) | 电压(KV) | 焊接尺寸(mm) | 型号 |
1 | 铜(Cu) | 4 | 100 | 5 | 11 | MT150-40CU5K-WV |
1 | 镍(Ni) | 4 | 30 | 5 | 11 | MT150-40NI5K-WV |
1 | 铜(Cu) | 6.35 | 180 | 12 | 15.8 | MT150-63CU12K-WV |
1 | 镍(Ni) | 6.35 | 55 | 12 | 15.8 | MT150-63NI12K-WV |
1 | 不锈钢(SS) | 6.35 | 7 | 12 | 15.8 | MT150-63SS12K-WV |
1 | 铜(Cu) | 9.65 | 300 | 8 | 19 | MT150-96CU8K-WV |
1 | 铜(Cu) | 19 | 800 | 8 | 28.5 | MT150-190CU8K-WV |
相关配件 |
4.0mm直径馈通连接器 | MT160-PISC-4.0 |
6.35mm直径馈通连接器 | MT160-PISC-6.6 |
9.65mm直径馈通连接器 | MT160-CLAMP-9.6 |
19mm直径馈通连接器 | MT160-CLAMP-19 |
真空线缆 | MT165-KAPM系列 |
