高功率馈通可选1/2/4/8/12针（可定制），馈通材质为不锈钢和陶瓷，电极可选镍、铜等多种材质，电极直径2.4mm。最高电压为14KV，其中铜电极最大电流为50A，镍电极最大电流为15A。当电压为5KV时，铜电极最大电流为30A，镍电极为15A。温度范围-200~450℃，极限真空<1E-10mbar。由于馈通尺寸较小，适用于尺寸受限的应用场景，可咨询定制其他法兰馈通和电极材质组合，或选择可焊接版馈通。可选配馈通两端的连接器及线缆。
产品特征
高功率馈通。
多种材质可选：镍、铜，其他材质可咨询客服。
尺寸小，适用尺寸受限的应用场景。
可选配两端的连接器及线缆。
可根据需求定制法兰和馈通。
产品参数
规格参数 |
材质 | 不锈钢、陶瓷 |
导体材质 | 镍(Ni)、铜(Cu) |
导体直径Ø | 2.4mm |
最高电压 | 14KV DC |
最大电流 | 50A |
温度范围 | -200℃~450℃ |
极限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

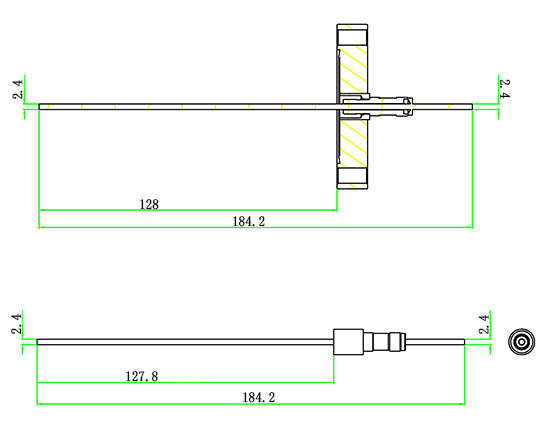

产品尺寸
5KV 30A高功率真空馈通+CF法兰选型表 |
针数 | 导体材质 | 导体直径(mm) | 电流(A) | 电压(KV) | CF16法兰对应型号 | CF40法兰对应型号 |
1 | 铜(Cu) | 2.4 | 30 | 5 | MT150-24CU5K-C16 | MT150-24CU5K-C40 |
2 | 铜(Cu) | 2.4 | 30 | 5 | MT150-24CU5K-2-C16 | MT150-24CU5K-2-C40 |
4 | 铜(Cu) | 2.4 | 30 | 5 | / | MT150-24CU5K-4-C40 |
8 | 铜(Cu) | 2.4 | 30 | 5 | / | MT150-24CU5K-8-C40 |
12 | 铜(Cu) | 2.4 | 30 | 5 | / | MT150-24CU5K-12-C40 |
1 | 镍(Ni) | 2.4 | 15 | 5 | MT150-24NI5K-C16 | MT150-24NI5K-C40 |
2 | 镍(Ni) | 2.4 | 15 | 5 | MT150-24NI5K-2-C16 | MT150-24NI5K-2-C40 |
4 | 镍(Ni) | 2.4 | 15 | 5 | / | MT150-24NI5K-4-C40 |
8 | 镍(Ni) | 2.4 | 15 | 5 | / | MT150-24NI5K-8-C40 |
12 | 镍(Ni) | 2.4 | 15 | 5 | / | MT150-24NI5K-12-C40 |
14KV 50A高功率真空馈通+CF法兰选型表 |
针数 | 导体材质 | 导体直径(mm) | 电流(A) | 电压(KV) | CF16法兰对应型号 | CF40法兰对应型号 |
1 | 铜(Cu) | 2.4 | 50 | 14 | MT150-24CU14K-C16 | MT150-24CU14K-C40 |
2 | 铜(Cu) | 2.4 | 50 | 14 | MT150-24CU14K-2-C16 | MT150-24CU14K-2-C40 |
4 | 铜(Cu) | 2.4 | 50 | 14 | / | MT150-24CU14K-4-C40 |
1 | 镍(Ni) | 2.4 | 15 | 14 | MT150-24NI14K-C16 | MT150-24NI14K-C40 |
2 | 镍(Ni) | 2.4 | 15 | 14 | MT150-24NI14K-2-C16 | MT150-24NI14K-2-C40 |
4 | 镍(Ni) | 2.4 | 15 | 14 | / | MT150-24NI14K-4-C40 |
备注：其他法兰和导体材质的组合请咨询客服。 |
焊接版选型表 |
针数 | 导体材质 | 导体直径(mm) | 电流(A) | 电压(KV) | 型号 |
1 | 铜(Cu) | 2.4 | 30 | 5 | MT150-24CU5K-WV |
1 | 镍(Ni) | 2.4 | 15 | 5 | MT150-24NI5K-WV |
1 | 铜(Cu) | 2.4 | 50 | 14 | MT150-24CU14K-WV |
1 | 镍(Ni) | 2.4 | 15 | 14 | MT150-24NI14K-WV |
相关配件 |
连接器 | MT160-PPOC-2.4
MT160-CRFC-2.4 |
真空线缆 | MT165-KAPM系列 |
