中功率馈通可选1/2/4针，馈通材质为不锈钢和陶瓷，电极可选镍、不锈钢及铜等多种材质，电极直径为1.3mm，最高电压为5KV。铜电极的最大电流为25A，镍电极为8A，不锈钢电极为1A。温度范围-200~450℃，极限真空<1E-10mbar。由于馈通尺寸较小，适用于尺寸受限的应用场景，可兼容的最小尺寸法兰为CF16，可根据需求定制其他法兰馈通和导体材质组合，或选择可焊接版馈通。可选配馈通两端的连接器及线缆。
产品特征
中功率馈通。
多种材质可选：镍、铜、不锈钢，其他材质可咨询客服。
尺寸小，适用尺寸受限的应用场景。
1/2/4单模块可选，最小兼容CF16。
可选配两端的连接器及线缆。
可根据需求定制法兰和馈通。
产品参数
规格参数 |
材质 | 不锈钢、陶瓷 |
导体材质 | 镍(NI)、不锈钢(SS)、铜(Cu)等 |
导体直径Ø | 1.3mm |
最高电压 | 5KV DC |
最大电流 | 25A |
温度范围 | -200℃~450℃ |
极限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

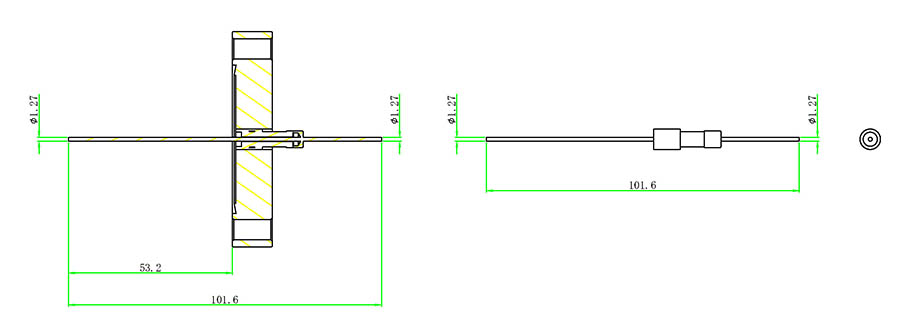

产品尺寸
CF/KF法兰选型表 |
针数 | 导体 材质 | 导体直径(mm) | 电流(A) | 电压 (KV) | 焊接尺寸(mm) | CF16法兰对应型号 | KF16法兰对应型号 |
1 | 铜(Cu) | 1.3 | 25 | 5 | 6.3 | MT150-13CU5K-C16 | MT150-13CU5K-K16 |
2 | 铜(Cu) | 1.3 | 25 | 5 | 19 | MT150-13CU5K-2-C16 | MT150-13CU5K-2-K16 |
4 | 铜(Cu) | 1.3 | 25 | 5 | 19 | MT150-13CU5K-4-C16 | MT150-13CU5K-4-K16 |
1 | 镍(Ni) | 1.3 | 8 | 5 | 6.3 | MT150-13NI5K-C16 | MT150-13NI5K-K16 |
2 | 镍(Ni) | 1.3 | 8 | 5 | 19 | MT150-13NI5K-2-C16 | MT150-13NI5K-2-K16 |
4 | 镍(Ni) | 1.3 | 8 | 5 | 19 | MT150-13NI5K-4-C16 | MT150-13NI5K-4-K16 |
1 | 不锈钢(SS) | 1.3 | 1 | 5 | 6.3 | MT150-13SS5K-C16 | MT150-13SS5K-K16 |
2 | 不锈钢(SS) | 1.3 | 1 | 5 | 19 | MT150-13SS5K-2-C16 | MT150-13SS5K-2-K16 |
4 | 不锈钢(SS) | 1.3 | 1 | 5 | 19 | MT150-13SS5K-4-C16 | MT150-13SS5K-4-K16 |
| 备注：其他法兰和导体材质的组合请咨询客服。 |
焊接版选型表 |
针数 | 导体材质 | 导体直径(mm) | 电流(A) | 电压(KV) | 焊接尺寸 (mm) | 型号 |
1 | 铜(Cu) | 1.3 | 25 | 5 | 6.3 | MT150-13CU5K-WV |
2 | 铜(Cu) | 1.3 | 25 | 5 | 19 | MT150-13CU5K-2-WV |
4 | 铜(Cu) | 1.3 | 25 | 5 | 19 | MT150-13CU5K-4-WV |
1 | 镍(Ni) | 1.3 | 8 | 5 | 6.3 | MT150-13NI5K-WV |
2 | 镍(Ni) | 1.3 | 8 | 5 | 19 | MT150-13NI5K-2-WV |
4 | 镍(Ni) | 1.3 | 8 | 5 | 19 | MT150-13NI5K-4-WV |
1 | 不锈钢(SS) | 1.3 | 1 | 5 | 6.3 | MT150-13SS5K-WV |
2 | 不锈钢(SS) | 1.3 | 1 | 5 | 19 | MT150-13SS5K-2-WV |
4 | 不锈钢(SS) | 1.3 | 1 | 5 | 19 | MT150-13SS5K-4-WV |
相关配件 |
连接器 | MT160-PPOC-1.3
MT160-CRFC-1.3
MT160-PCRC-1.3 |
真空线缆 | MT165-KAPM系列 |
