MS功率型真空馈通-导体直径2.4mm

MS型功率真空馈通适用于仪器应用场景中所需求的高密度信号输入，可兼容超高真空。电极直径为2.4mm的MS馈通可选2/3/4/5/7/8针，不同针数的馈通外形尺寸相同，兼容CF40法兰。馈通材质为不锈钢和陶瓷，电极材质可选铜或镍，最高电压为700VDC，铜电极最大电流为23A/针，镍电极最大电流为15A/针，温度范围-200~450℃，极限真空<1E-10mbar。该馈通包含大气端连接器，可选配真空端连接器及真空线缆。可根据需求定制法兰和馈通数量。

产品特征

仪器应用中需求的高密度信号输入。

超高真空兼容材质。

2-8针：2/3/4/5/7/8，所有引脚的外观尺寸相同。

CF40法兰。

包含大气端连接器，可选配真空端连接器。

可根据需求定制法兰和馈通数量。

产品参数

规格参数
材质	不锈钢、陶瓷
导体材质	Cu，Ni，Mo
导体直径Ø	2.4 mm
最高电压	700V DC
最大电流	Cu:23A max per pin Ni:16A max per pin Mo: 28A max per pin
温度范围	-200℃~450℃
极限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

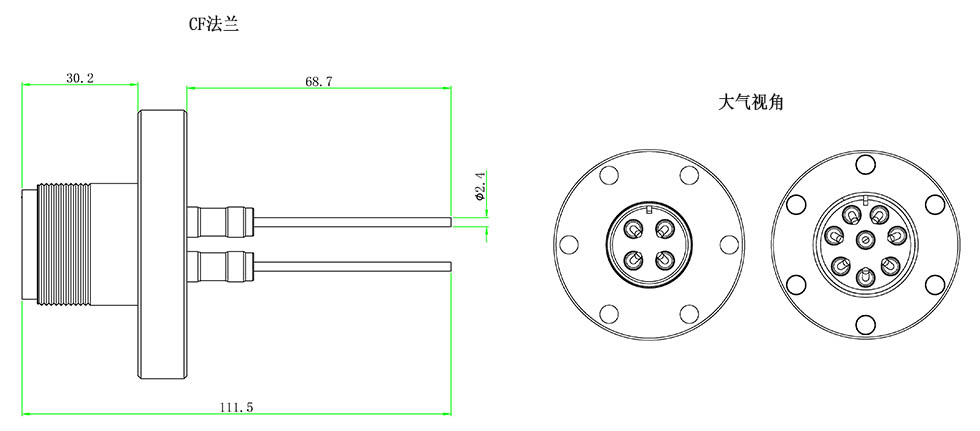

产品尺寸

MS功率型真空馈通

CF法兰【镍(Ni)导体】选型表
针数	法兰	导体材质	电流	型号
2	CF40	镍(Ni)	16A	MT152-MS24NI700-2-C40
3	CF40	镍(Ni)	16A	MT152-MS24NI700-3-C40
4	CF40	镍(Ni)	16A	MT152-MS24NI700-4-C40
5	CF40	镍(Ni)	16A	MT152-MS24NI700-5-C40
7	CF40	镍(Ni)	16A	MT152-MS24NI700-7-C40
8	CF40	镍(Ni)	16A	MT152-MS24NI700-8-C40
备注：其他法兰及馈通组合请咨询客服

CF法兰【铜(Cu)导体】选型表
针数	法兰	导体材质	电流	型号
2	CF40	铜(Cu)	23A	MT152-MS24CU700-2-C40
3	CF40	铜(Cu)	23A	MT152-MS24CU700-3-C40
4	CF40	铜(Cu)	23A	MT152-MS24CU700-4-C40
5	CF40	铜(Cu)	23A	MT152-MS24CU700-5-C40
7	CF40	铜(Cu)	23A	MT152-MS24CU700-7-C40
8	CF40	铜(Cu)	23A	MT152-MS24CU700-8-C40

可焊接版选型表
针数	导体材质	电流	型号
2	镍(Ni)	16A	MT152-MS24NI700-2-WV
4	镍(Ni)	16A	MT152-MS24NI700-4-WV
4	钼(Mo)	28A	MT152-MS24MO700-4-WV

相关配件
大气端连接器	MT152-CON-MS24-2/3/4/5/7/8-AIR系列
真空端连接器	MT160-PISC-2.4
真空端连接器	MT160-PPOC-2.4
真空线缆	MT165-KAPM系列
