MS功率型真空馈通-导体直径3.6mm

MS型功率真空馈通适用于仪器应用场景中所需求的高密度信号输入，可兼容超高真空。电极直径为3.6mm的MS馈通可选2针或4针，其馈通外形尺寸相同，兼容CF40法兰。馈通材质为不锈钢和陶瓷，电极材质可选钼或镍，最高电压为700VDC，钼电极最大电流为40A/针，镍电极最大电流为25A/针，温度范围-200~450℃，极限真空<1E-10mbar。该馈通包含大气端连接器，可选配真空端连接器及真空线缆。可根据需求定制法兰和馈通数量。

产品特征

仪器应用中需求的高密度信号输入。

超高真空兼容材质。

2-4针：2/4。

CF40法兰。

包含大气端连接器，可选配真空端连接器。

可根据需求定制法兰和馈通数量。

产品参数

规格参数
材质	不锈钢、陶瓷
导体材质	钼(Mo)，镍(Ni)
导体直径Ø	3.6 mm
最高电压	700V DC
最大电流	Mo:40A max per pin Ni:25A max per pin
温度范围	-200℃~450℃
极限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

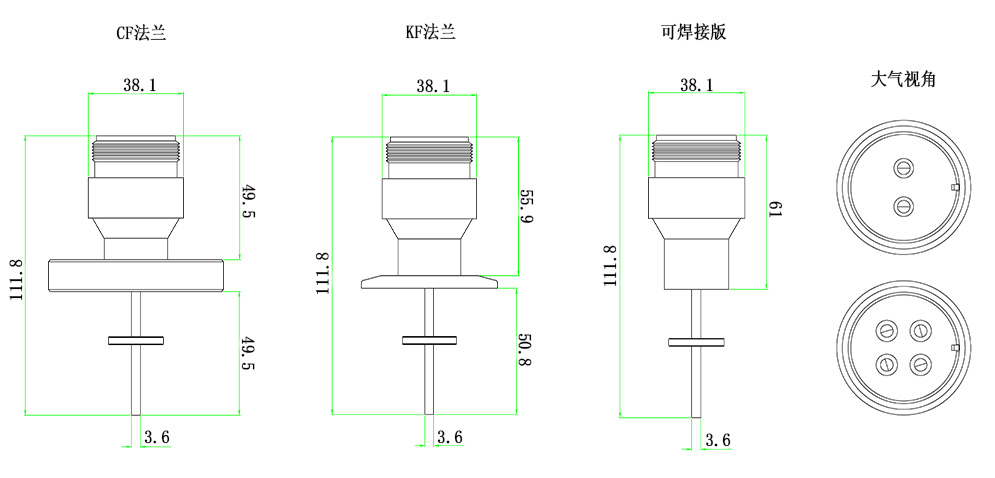

产品尺寸

MS功率型真空馈通

CF法兰【钼(Mo)导体】选型表
针数	法兰	导体材质	电流	型号
2	CF40	钼(Mo)	40A	MT152-MS36MO700-2-C40
4	CF40	钼(Mo)	40A	MT152-MS36MO700-4-C40
2	KF40	钼(Mo)	40A	MT152-MS36MO700-2-K40
4	KF40	钼(Mo)	40A	MT152-MS36MO700-4-K40
备注：其他法兰及馈通组合请咨询客服

CF法兰【镍(Ni)导体】选型表
针数	法兰	导体材质	电流	型号
2	CF40	镍(Ni)	25A	MT152-MS36NI700-2-C40
4	CF40	镍(Ni)	25A	MT152-MS36NI700-4-C40
2	KF40	镍(Ni)	25A	MT152-MS36NI700-2-K40
4	KF40	镍(Ni)	25A	MT152-MS36NI700-4-K40

可焊接版选型表
针数	导体材质	电流	型号
4	镍(Ni)	25A	MT152-MS36NI700-4-WV
2	钼(Mo)	40A	MT152-MS36MO700-2-WV
4	钼(Mo)	40A	MT152-MS36MO700-4-WV

相关配件
大气端连接器	MT152-CON-MS36-2/4-AIR系列
真空端连接器	MT160-PISC-2.4
真空端连接器	MT160-PPOC-2.4
真空线缆	MT165-KAPM系列
