R型/S型/T型热电偶馈通设计采用螺纹固定，适用电压为mV量级，适用电流为mA量级，热电偶馈通的绝缘体材质为氧化陶瓷，电极材质取决于相应的热电偶对材料（R型/S型/T型），温度范围-100~450℃，极限真空可达1E-10mbar。可选热电偶对数量为1/2/3/4/5，热电偶对数量为1/2/3的馈通推荐使用CF16法兰，热电偶对数量为4/5的馈通推荐使用CF40法兰，可咨询定制其他法兰及馈通组合，也可选择焊接版R型/S型/T型馈通。该馈通提供配套的大气端连接器，可选真空端相关配件。
产品特征
R/S/T型热偶设计兼容螺丝接头。
热电偶馈通的引脚由相应的热电偶对材料制成。
提供1/2/3/4/5热偶对。
提供大气端接头。
真空侧相关配件可选配。
产品参数
规格参数 |
电压 | mV量级 |
电流 | mA量级 |
绝缘体材质 | 氧化陶瓷 |
电极材质 | R/S/T型 |
温度范围 | -100℃~450℃ |
极限真空 | 1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

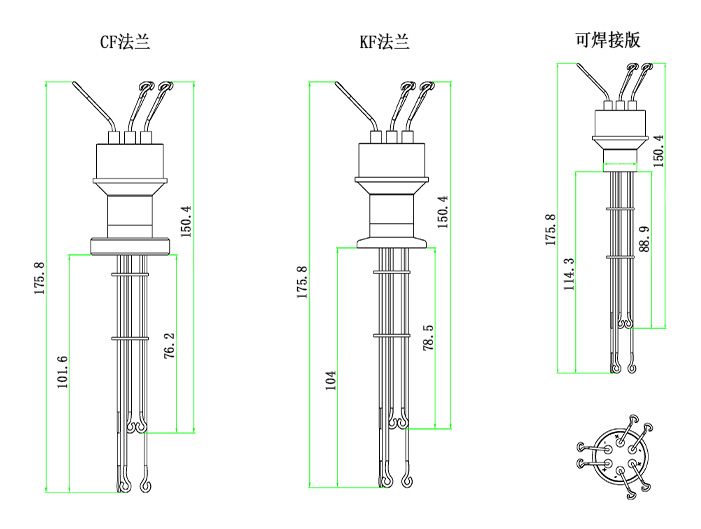

产品尺寸
CF法兰选型表 |
法兰 | 热电偶对数量 | R型热电偶型号 | S型热电偶型号 | T型热电偶型号 |
CF16 | 1 | MT155-TCR-C16 | MT155-TCS-1-C16 | MT155-TCT-1-C16 |
CF16 | 2 | MT155-TCR-2-C16 | MT155-TCS-2-C16 | MT155-TCT-2-C16 |
CF16 | 3 | MT155-TCR-3-C16 | MT155-TCS-3-C16 | MT155-TCT-3-C16 |
CF40 | 4 | MT155-TCR-4-C40 | MT155-TCS-4-C40 | MT155-TCT-4-C40 |
CF40 | 5 | MT155-TCR-5-C40 | MT155-TCS-5-C40 | MT155-TCT-5-C40 |
KF法兰选型表 |
法兰 | 热电偶对数量 | R型热电偶型号 | S型热电偶型号 | T型热电偶型号 |
KF16 | 1 | MT155-TCR-K16 | MT155-TCS-1-K16 | MT155-TCT-1-K16 |
KF16 | 2 | MT155-TCR-2-K16 | MT155-TCS-2-K16 | MT155-TCT-2-K16 |
KF16 | 3 | MT155-TCR-3-K16 | MT155-TCS-3-K16 | MT155-TCT-3-K16 |
KF40 | 4 | MT155-TCR-4-K40 | MT155-TCS-4-K40 | MT155-TCT-4-K40 |
KF40 | 5 | MT155-TCR-5-K40 | MT155-TCS-5-K40 | MT155-TCT-5-K40 |
备注：其他法兰及馈通组合请咨询客服 |
焊接版选型表 |
材质/热电偶类型 | 热电偶对数量 | 型号 |
R型 | 1/2/3/4/5 | MT155-TCR-WV, MT155-TCR-1/2/3/4/5-WV |
S型 | 1/2/3/4/5 | MT155-TCS-WV, MT155-TCS-1/2/3/4/5-WV |
T型 | 1/2/3/4/5 | MT155-TCT-WV, MT155-TCT-1/2/3/4/5-WV |
相关配件 |
| 真空线缆 | MT165-KAP-TR / MT165-KAP-TCS系列 |
