组合型真空馈通(K型热电偶+功率馈通)

包含K型热电偶馈通与功率馈通的组合型馈通，提供1个K型热偶对和2针功率电极。K型热电偶馈通电压为mV量级，电流为mA量级，热电偶绝缘体材质为氧化陶瓷，电极为K型热偶对材质。功率馈通电极材质可选镍或铜，直径可选1.3mm或2.4mm，分别对应不同的最大电流。该组合馈通推荐使用法兰CF16，或选择焊接版组合馈通，可咨询定制其他法兰及热偶馈通与功率馈通的不同组合。热偶馈通含大气端连接器，可选配热电偶馈通真空端相关配件及功率馈通相关配件。

产品特征

组合K型热偶和电流输入加热，混合型馈通。

热电偶馈通的引脚由相应的热电偶对材料制成。

提供1热电偶对+2针功率电极。

包含热电偶馈通大气端连接器。

热偶馈通真空端相关配件及功率馈通相关配件可选配。

多对热电偶和不同直径功率电极可以定制。

产品参数

规格参数
电压	mV量级
电流	mA量级
绝缘体材质	氧化陶瓷
电极材质	K型
温度范围	-100℃~450℃
极限真空	1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

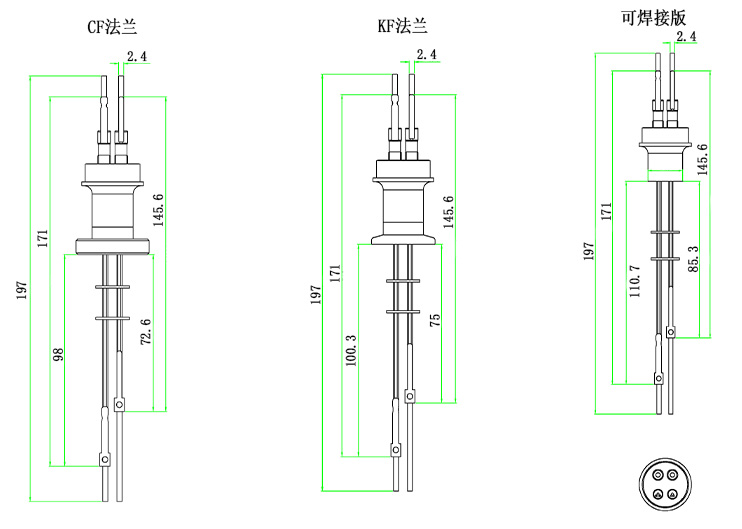

产品尺寸

组合型真空馈通

CF法兰选型表
法兰	热电偶类型	热电偶对数量	功率电极数量	直径(mm)	材质	电流(A)	组合型K型热电偶型号
CF16	K	1	2	1.3	镍	5	MT156-TCK-05N2-C16
CF16	K	1	2	1.3	铜	15	MT156-TCK-15C2-C16
CF16	K	1	2	2.4	镍	15	MT156-TCK-15N2-C16
CF16	K	1	2	2.4	铜	30	MT156-TCK-30C2-C16

KF法兰选型表
法兰	热电偶类型	热电偶对数量	功率电极数量	直径(mm)	材质	电流(A)	组合型K型热电偶型号
KF16	K	1	2	1.3	镍	5	MT156-TCK-05N2-K16
KF16	K	1	2	1.3	铜	15	MT156-TCK-15C2-K16
KF16	K	1	2	2.4	镍	15	MT156-TCK-15N2-K16
KF16	K	1	2	2.4	铜	30	MT156-TCK-30C2-K16
备注：其他法兰及热电偶、功率馈通的组合请咨询客服

相关配件
1.3mm功率馈通连接器	MT160-PPOC-1.3 MT160-CRFC-1.3 MT160-PCRC-1.3
2.4mm功率馈通连接器	MT160-PPOC-2.4 MT160-CRFC-2.4
功率馈通真空线缆	MT165-KAPM系列
K型热电偶真空线缆	MT165-KAP-TCK系列
